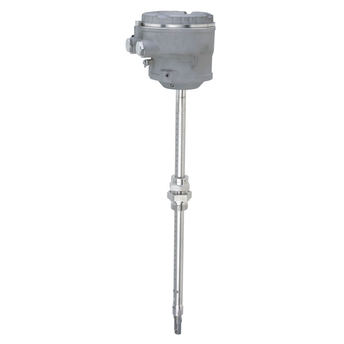

%20Insertion%20version%20-%20PP01.jpg "Produktbild: Proline t-mass I 500 – Einsteckausführung aus Edelstahl für Rohre/Schächte bis DN 1500 (60\")")
%20Insertion%20version%20-%20PP01.jpg "Produktbild: Proline t-mass I 500 – Einsteckausführung aus Edelstahl für Rohre/Schächte bis DN 1500 (60\")")
Spezifikation im Überblick
-
Max. Messabweichung
Gas: 1.0% o.r. (10...100% o.f.s.), 0.1% o.f.s. (1...10% o.f.s.)
-
Messbereich
20...733501 kg/h (44...1669340 lb/h)
-
Messstofftemperaturbereich
-40 °C...+180°C (-40°F...+356 °F)
-
Max. Prozessdruck
-0.5...20 bar_g (-7.25...290 psi_g)
-
Messstoffberührende Materialien
Werkstoffe für Einsteckrohr
Rostfreier Stahl, 1.4404 (316/316L)
Prozessanschlüsse, Prozessverschraubung
Rostfreier Stahl, 1.4404 (316/316L)
Messfühler
Unidirektional
Rostfreier Stahl, 1.4404 (316/316L)
Alloy C22, 2.4602 (UNS N06022);
Bidirektional
Rostfreier Stahl, 1.4404 (316/316L)
Rückflusserkennung
Rostfreier Stahl, 1.4404 (316/316L)
Klemmringe
PEEK
PVDF
1.4404 (316/316L)
Flachringdichtung
EPDM
FKM
Anwendungsgebiet
Die patentierte Aufnehmerbauform des t-mass I gewährleistet überragende Messstabilität in der thermischen Einsteck-Durchflussmessung. Er kompensiert in Echtzeit Änderungen der Prozessbedingungen: Temperatur, Druck, Strömungsrichtung und Gastyp. Der innovative Getrenntmessumformer von t-mass I 500 bietet maximale Installationsflexibilität und Bedienungssicherheit bei anspruchsvollen Umgebungsbedingungen. Heartbeat Technology garantiert Messzuverlässigkeit und konforme Verifizierung.
Das Messprinzip zeichnet sich durch hohe Messdynamik und direkte Masseflussmessung aus
Messung von Verbrauchs- und Prozessgasen und Gasgemischen in Rohrleitungen oder rechteckigen Kanälen
Geräteeigenschaften
Einsteckausführung für DN 80...1500 (3...60")
Bidirektionale Messung und hohe Messleistung
Patentierter driftfreier Messaufnehmer mit SIL 2

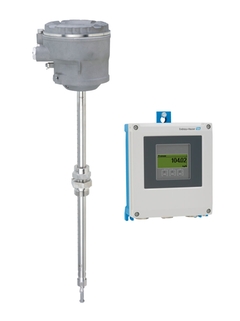

Getrenntausführung mit bis zu 4 Ein-/Ausgängen
Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
Standardkabel zwischen Messaufnehmer und -umformer
Vorteile
Flexible, bequeme Programmierung auf Basis von 21 Standardgasen oder daraus wählbaren Gasgemischen
Prozesskontrolle auf hohem Niveau – exzellente Messgenauigkeit und Wiederholbarkeit
Zuverlässige Überwachung – Erkennung von Prozessstörungen und Rückfluss
Flexibler Einbau – geeignet für großen Nennweitenbereich und Rohrleitungen oder rechteckige Kanäle
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse
Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität
Integrierte Verifizierung – Heartbeat Technology
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Das könnte Sie ebenfalls interessieren
.jpg "eBook Titelbild - Proline t-mass F/I 300/500")
Beliebteste Downloads
-
-
Technische Information (TI)
Proline t-mass I 500
Englische Version - 07/2021
Thermal mass flowmeter
EN DE 05/07/202117/09/2020Sprache:
Englisch
Version:
05/07/2021
Dateigröße:
5.5 MB
Dateiname:
TI01503DEN_0221.pdf
-
-
-
Einbauanleitung (EA)
Protective Cover connection compartment
Englische Version - 06/2021
Promag, Promass, Prosonic Flow, 300, 500, 500-digital, t-mass 300, 500-digital
EN DE 01/06/202301/06/202131/07/202002/08/201902/01/2019Sprache:
Englisch
Version:
01/06/2021
Dateigröße:
5.3 MB
Dateiname:
EA01146DA2_0621.pdf
-
119 Dokumente
-
-
Technische Information (TI)
Proline t-mass I 500
Thermisches Massedurchfluss-Messgerät
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
5.5 MB
Dateiname:
TI01503DDE_0221.pdf
-
-
-
Betriebsanleitung (BA)
Proline t-mass I 500 HART
Thermisches Massedurchfluss-Messgerät
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
7.4 MB
Dateiname:
BA01997DDE_0221.pdf
-
-
-
Betriebsanleitung (BA)
Proline t-mass I 500 Modbus RS485
Thermisches Massedurchfluss-Messgerät
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
6.7 MB
Dateiname:
BA01999DDE_0221.pdf
-
-
-
Geräteparameter (GP)
Proline t-mass 500 Modbus RS485
Thermisches Massedurchfluss-Messgerät
EN DE 01/07/202117/09/2020Sprache:
Deutsch
Version:
01/07/2021
Dateigröße:
2.3 MB
Dateiname:
GP01146DDE_0221.pdf
-
-
-
Geräteparameter (GP)
Proline t-mass 500 HART
Thermisches Massedurchfluss-Messgerät
EN DE 01/07/202117/09/2020Sprache:
Deutsch
Version:
01/07/2021
Dateigröße:
2.1 MB
Dateiname:
GP01145DDE_0221.pdf
-
-
-
Kurzanleitung (KA)
Proline t-mass I
Thermischer Massedurchfluss-Messaufnehmer
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
1 MB
Dateiname:
KA01443DDE_0221.pdf
-
-
-
Kurzanleitung (KA)
Proline 500 – digital HART
Messumformer mit Thermischem Massedurchfluss-Messaufnehmer
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
1.3 MB
Dateiname:
KA01446DDE_0221.pdf
-
-
-
Kurzanleitung (KA)
Proline 500 – digital Modbus RS485
Messumformer mit Thermischem Massedurchfluss-Messaufnehmer
EN DE 05/07/202117/09/2020Sprache:
Deutsch
Version:
05/07/2021
Dateigröße:
1.7 MB
Dateiname:
KA01447DDE_0221.pdf
-
-
-
Einbauanleitung (EA)
Pipe mounting set
Proline 400, 500-digital
EN DE 15/12/202131/07/202002/08/201901/02/2017Sprache:
Englisch
Version:
15/12/2021
Dateigröße:
503.9 KB
Dateiname:
EA01195DA2_0421-00.pdf
-
-
-
Einbauanleitung (EA)
Flow conditioner
t-mass I 300, 500-digital
EN DE 31/07/2020Sprache:
Englisch
Version:
31/07/2020
Dateigröße:
217.3 KB
Dateiname:
EA01282DA2_0120.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set Energ.vers.,100-230VAC/24VDC,Ex-frei
-
Hilfsenergie
ZeichnungsnummerBestellcode3171323009 -
-
Set Hauptelek. Extender, 500 dig., Ex
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323012 -
-
Set Hauptelek.Extender,500 dig., Ex-frei
-
Elektronik (Peripherie)
ZeichnungsnummerBestellcode4771323013 -
-
Set ISEM-Extender, 500 digital, Ex
-
Elektronik (Sensor)
ZeichnungsnummerBestellcode3671323015 -
-
ISEM Elektr.Mod., t-mass 300/500 Digital
-
Elektronik
ZeichnungsnummerBestellcode33XPD0052- -
-
Set T-DAT, 100/300/400/500/500 digital
-
Speicher
ZeichnungsnummerBestellcode3971185788 -
-
ISEM Elektr.Mod., t-mass 500 Digital
-
Elektronik
ZeichnungsnummerBestellcode33XPD0054- -
-
I/O-Modul, Steckplatz 1, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode34XPD0037- -
-
Set ISEM-Flachbandkabel, 500 digital
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode4671323006 -
-
I/O-Modul, Steckplatz 2/3/4, 300/500
-
I/O-Modul
ZeichnungsnummerBestellcode35XPD0038- -
-
Anzeigemodul, 300/500/DKX001
-
Display
ZeichnungsnummerBestellcode50XPD0031- -
-
Set Klemmen Variante A, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571323077 -
-
Set Klemmen Variante C, 500 dig.,Ex-frei
-
Klemmenmodul
ZeichnungsnummerBestellcode4571327820 -
-
Set Deckel, Alu, 400, 500 digital
-
Abdeckung
ZeichnungsnummerBestellcode2071384170 -
-
Set Deckel, Polycarbonat
-
Abdeckung
ZeichnungsnummerBestellcode2071408508 -
-
Set 10 Deckeldicht., Alu,400,500 digital
-
Dichtung
ZeichnungsnummerBestellcode7071278078 -
-
Set 10 Deckeldichtungen, Polycarbonat
-
Dichtung
ZeichnungsnummerBestellcode7071278077 -
-
Set Deckel, getrennt, Alu
-
Abdeckung
ZeichnungsnummerBestellcode2471228796 -
-
Set Deckel, getrennt, Alu, -50oC
-
Abdeckung
ZeichnungsnummerBestellcode2471323050 -
-
Set Gehäusedichtungen, getrennt, Alu
-
Dichtung
ZeichnungsnummerBestellcode7371323051 -
-
Set Gehäusedicht., getrennt, Alu, -50oC
-
Dichtung
ZeichnungsnummerBestellcode7371323052 -
-
Set Deckel, getrennt, Guss, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2471323063 -
-
Set Deckel, getrennt, Guss, -50oC, Ex
-
Abdeckung
ZeichnungsnummerBestellcode2471323064 -
-
Set Gehäusedichtungen, getrennt, Guss,Ex
-
Dichtung
ZeichnungsnummerBestellcode7371323065 -
-
Set Gehäusedicht.,getrennt,Guss,-50oC,Ex
-
Dichtung
ZeichnungsnummerBestellcode7371323066 -
-
Set Sicherungskralle, Schraube
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1371276494 -
-
Set Stecker M12, RJ45, L= 80mm
-
weitere Teile
Bestellcode71450719 -
-
Ersatz RFID TAG
-
weitere Teile
BestellcodeXPRFID- -
-
Set Anzeigeschutz,400,500 digital
ZeichnungsnummerBestellcode8271228792 -
Set Wetterschutzhaube, 400/800/500 dig.
ZeichnungsnummerBestellcode8771343504 -
Rohrmontageset, Messumf. 400/500 digital
Bestellcode71346427 -
Set Wireless Antenne Weitbereich
Bestellcode71351317 -
Messumformer t-mass 500, 6X5BXX
Bestellcode6X5BXX- -
Sensorkabelset, t-mass 500
BestellcodeDK6012- -
Ein- + Ausbauarm. Umgebungsdruck, t-mass
BestellcodeDK6ML- -
Ein- + Ausbauarmatur, Prozessdruck
BestellcodeDK6003- -
Strömungsgleichrichter 35-Loch, t-mass
BestellcodeDK6004-
