Spezifikation im Überblick
-
Prozesstemperatur
beliebig
-
Prozessdruck / max. Überlastdruck
beliebig
-
Prozessseitige Hauptmaterialien
nicht prozessberührend
Anwendungsgebiet

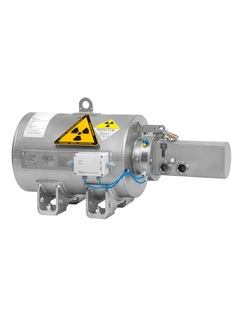

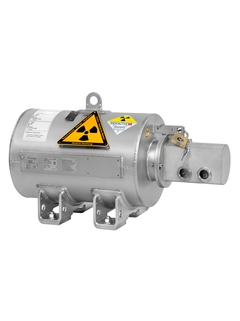

Der Strahlenschutzbehälter FQG66 dient zur Aufnahme des radioaktiven Strahlers mit höchster Aktivität bei der radiometrischen Grenzstanddetektion, kontinuierlichen Füllstandsmessung und Dichtemessung. Er lässt die Strahlung nur in einer Richtung fast ungedämpft austreten und zeigt in alle anderen Richtungen eine extrem starke Abschirmwirkung. Dies garantiert höchste Sicherheit für das Personal und eine zuverlässige Messung.
Umschließt den radioaktiven Strahler der zur radiometrischen Messung von Grenzstand, Füllstand oder Dichte dient. Arbeitet mit hoch sensiblen Stab-Szintillationsdetektoren bei geringster Strahlenbelastung für das Umfeld.
Wird eingesetzt wenn die abschirmende Wirkung von kleineren Strahlenschutzbehältern (FQG61/62) nicht ausreicht
Strahler: 137Cs 740 GBq (20.000 mCi), 60Co bis 185 GBq (5.000 mCi)
Prozesstemperatur: Keine Beschränkungen (nicht-invasiv, von außen)
Prozessdruck: Keine Beschränkungen (von außen)
Vorteile
Höchste Sicherheitseinstufung für den mitgelieferten Strahler (DIN 25426/ISO 2919, Klassifikation C 66646) sowie einfacher und sicherer Austausch des Strahlers
Extrem hohe Abschirmwirkung bei geringem Gewicht, dadurch in den meisten Fällen kein Kontrollbereich und Einbau in begehbaren Bereichen möglich

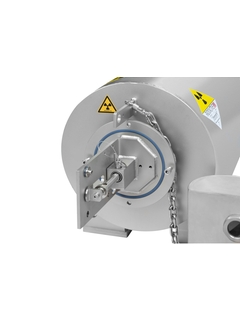

Zusätzliche Metallhülle mit O-Ring-Abdichtung zum Schutz des Strahlers gegen mechanische und chemische Einflüsse
Geringer Platzbedarf und einfache Montage sowie verschiedene Austrittswinkel zur optimalen Anpassung an die Anwendung
Vorhängeschloss zum Fixieren der EIN/AUS-Schaltstellung und zum Diebstahlschutz

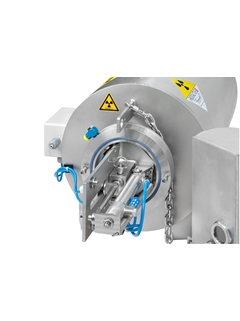

Leichtes Erkennen des Schaltzustandes durch Schaugläser an der Abdeckhaube oder durch Fernanzeige mit Initiatoren
