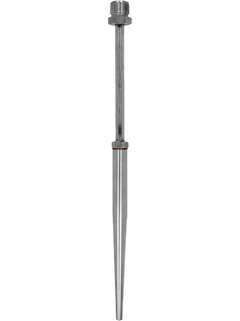

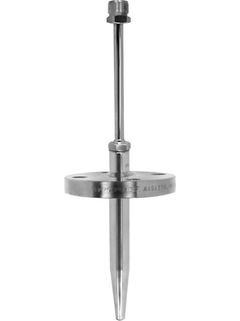

Doigt de gant foré dans la masse TW15

TW15
Doigt de gant foré dans la masse

Doigt de gant autonome foré dans la masse. Utilisé spécialement dans les applications générales ou à fortes contraintes.

TW15
Please Wait (spinning wheel)
Chargement des prix
Prix temporairement indisponibles
Price on request
from CHF ??.-
  • Principe de mesure

    Protecteur foré dans la masse

  • Caractéristiques / Applications

    Métrique
    DIN 43772 forme 4/4F
    Raccord process à bride ou à souder avec extension

  • Raccordement en tête

    Filetage :
    M24 x 1.5
    1/2" NPT

  • Longueur dʹimmersion standard max.

    250 mm (9,84")

  • Longueur dʹimmersion sur demande

    400 mm (15,75")

  • Raccord process

    A souder avec le manchon à souder TA115 (accessoire)
    A brider avec les brides de tailles suivantes :
    DN25 PN40 B1
    DN40 PN40 B1
    DN50 PN40 B1
    ASME 1" 150 RF
    ASME 1" 300 RF
    ASME 1 1/2" 150 RF

  • Diamètre du protecteur

    18 mm (0,71")
    24 mm (0,94")

  • Matériau en contact avec le produit

    1.4571 (316Ti)
    2.4819 (Alloy C276)
    1.7335 (13CrMo4-5)
    Titane
    Duplex SAF2205
    C22.8
    1.5415 (16Mo3)
    1.7380 (10CrMo 9 10)

  • Rugosité pièce en contact (Ra)

    < 0,8 μm (31.50 μin)
    < 1,6 μm (63.00 μin)

  • Forme de lʹextrémité

    Conique

  • Gamme de température

    -200...1.100 °C (-328...2.012 °F)

  • Pression process max. (statique)

    400 bar (5802 psi)

  • Pression process max. à 400°C

    400 bar (5802 psi)

Configurer ce produit pour télécharger ses schémas CAO spécifiques
