TT511
Vollmaterial-Schutzrohr Vanstone Design

Metrisches Schutzrohr für Anwendungen in der Öl & Gas Industrie

TT511

Vergleich

Variante Vanstone Schutzrohr TT511 — Shell Standard

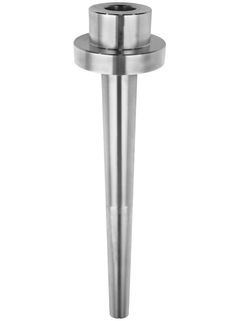

Produktbild Vanstone Schutzrohr TT511 global — Shell globaler Standard nach S.38.113 rev.D und S.38.114 rev.D

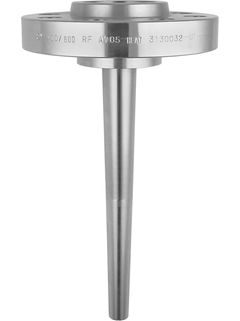

Shell globaler Standard mit Flansch

Spezifikation im Überblick

Max. Prozessdruck (statisch)

Abhängig vom Prozessanschluss bis Druckstufe 2500 lbs
Maximale Standard Eintauchlänge

500 mm (19,69")
Max. Eintauchlänge auf Anfrage

500 mm (19,69")

Alle Spezifikationen anzeigen

Anwendungsgebiet

Es ist als spezielles Schutzrohr für den Thermometereinbau konzipiert. Der Schutzrohrschaft und der Flansch als Prozessanschluss sind nicht miteinander verbunden. Zum Einbau wird der Kragen des Schutzrohres zwischen zwei Flansche geklemmt. Der schutzrohrseitige Flansch als Überwurfflansch wird auf das Schutzrohr aufgesteckt und mit dem prozessseitigen Anschlussstutzen verschraubt. Zur Befestigung mit dem fest installierten, prozessseitigen Stutzenflansch steht eine Vielzahl an unterschiedlichen Flansch-Ausführungen zur Verfügung. Das Schutzrohr wird aus massivem Rundmaterial gefertigt.

Das Schutzrohr wird bei Anwendungen mit hohen Prozessanforderungen, überwiegend in der Öl & Gas- sowie in der petrochemischen Industrie, eingesetzt. Der Prozessanschluss-Flansch ist nicht mit dem Schutzrohr verschweißt, sondern als Überwurfflansch konzipiert. Dieses spezielle Vanstone Schutzrohr-Design ermöglicht flexible Einsatzmöglichkeiten und ist für Widerstands- und Thermoelement-Thermometer geeignet.

Vorteile

Robustes Schutzrohr, aus Vollmaterial gefertigt.
Einhaltung unterschiedlicher, industriespezifischer Anforderungen. Flexible Auswahl der Eintauchlänge und Schutzrohrgeometrie entsprechend den Prozessanforderungen.
Entspricht den Shell Anforderungen: S.38.113 rev.D und S.38.114 rev.D
Sicherer Anlagenbetrieb durch exakte Schutzrohrberechnung.
Vanstone Design mit hervorragendem Preis-Leistungsverhältnis:
Wiederverwendung des Flansches bei Schutzrohr-Austausch, flexible Auswahl des Flanschwerkstoffes sowie Reduzierung der Lagerhaltung und Ersatzteile.

Extended Auswahl

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Loading alternative products

Erfolgsstorys

Höchste Dampfqualität in Abhitzekesselanlagen

Durch die Integration von iTHERM TwistWell mit ausgeklügeltem spiralförmigem Design in Abhitzekesselanlagen können Betreiber eine hervorragende Dampfqualität erzielen und wirbelinduzierte Vibrationen erheblich reduzieren.
Die ganze Geschichte
Ermittlung des Temperaturprofiles in LNG Lagertanks

Leckageerkennung und Überwachung der Vorabkühlung mit iTHERM MultiSens TMS01 Mehrpunkt-Temperatursensor
Die ganze Geschichte
Temperaturüberwachung für Hochtemperaturreaktoren

Wie die Temperaturüberwachung im Hochtemperaturreaktor zu mehr Sicherheit und Umweltschutz beiträgt.
Die ganze Geschichte
Hochtemperaturmessung im Claus-Ofen

Die Innentemperatur der Reaktoren während der Schwefelreaktion muss kontinuierlich und genau überwacht werden, um Anlagenstillstände zu vermeiden und den Energieverbrauch zu optimieren.
Die ganze Geschichte
Iplom verbessert die Katalysator-Lebensdauer, Prozesssicherheit und Effizienz

Iplom SpA wollte seinen Raffinationsprozess optimieren, um die Lebensdauer der Katalysatoren zu verlängern und die Sicherheit einer Hydrodesulfurierungsanwendung (HDS) durch eine präzise 3D-Temperaturprofilerstellung zu verbessern.
Die ganze Geschichte

Messprinzip

Schutzrohr gebohrt
Merkmal / Anwendung

metrische Version
Vanstone Design
mit Überwurfflansch
Kopfanschluss

Innengewinde
1/2" NPT
ohne Anschluss
Maximale Standard Eintauchlänge

500 mm (19,69")
Max. Eintauchlänge auf Anfrage

500 mm (19,69")
Prozessanschluss

Überwurfflansch
1 1/2" 150
1 1/2" 300
1 1/2" 400
1 1/2" 600
1 1/2" 900
1 1/2" 1500
2" 150
2" 300
2" 400
2" 600
2" 900
2" 1500
2" 2500
DN25 PN40
DN25 PN100
DN50 PN40
DN50 PN63
DN50 PN100
DN80 PN40
Wurzeldurchmesser Schutzrohr

30 mm (1,18")
20 mm (0,79")
Medium berührender Werkstoff

1.4401 (316)
1.4571 (316Ti)
Alloy400
Alloy625
A182 F51
A182 F55
Oberflächengüte

<= 1,6 µm (63.00µin)
<= 0,8 µm (31.50 µin) oder aufgeraut Ra=6 (0.24µm)
Form der Spitze

konisch oder verjüngt
Temperaturbereich

-200…700°C (-328…1.292 °F)
Max. Prozessdruck (statisch)

Abhängig vom Prozessanschluss bis Druckstufe 2500 lbs
Max. Prozessdruck bei 400 °C

abhängig vom Prozessanschluss
