Analoger Leitfähigkeitssensor

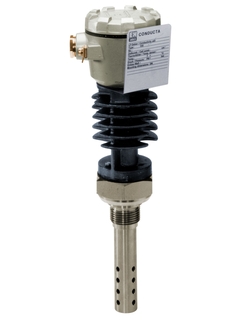

Condumax CLS13
Mit Hilfe des konduktiven oder induktiven Messprinzips kann die Leitfähigkeit einer Flüssigkeit gemessen werden. Dieses Video zeigt, worum es dabei geht und wie diese Messprinzipien funktionieren.
Konduktiver Leitfähigkeitssensor für Hochtemperaturanwendungen in der Kraftwerks- und Energieindustrie
Condumax CLS13 ist ein robuster Leitfähigkeitssensor für Wasser-/Dampfkreisläufe in Kraftwerken Er ist optimiert für geringe Leitfähigkeiten (auch bei sehr hohen Temperaturen und Drücken), um Ihre Prozesse vor Ablagerungen und Korrosion zu schützen. Zudem ist er einfach zu warten und in Betrieb zu nehmen (großer Anschlussklemmenraum) und somit der ideale Sensor für harte Umgebungen.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Messbereich
k= 0,01 : 0-20,0 µS/cmk= 0,1 : 0-200,0 µS/cm
-
Prozesstemperatur
max. 250 °C (482 °F)
-
Prozessdruck
max. 40 bar (580 psi)
-
Zusatzkomponenten
-
Vorteile
Zuverlässige und genaue Messwerte bei geringen Leitfähigkeiten
Optimiert für hohe Drücke und Temperaturen von bis zu 250°C (482°F)
Leicht zu reinigen dank rostfreiem Stahlkörper und entfernbarer Außenelektrode
Robustes Design für hohe Haltbarkeit
...
-
Anwendungsgebiet
Condumax CLS13 misst die Leitfähigkeit in Wasser-/Dampfkreisläufen der Kraftwerks- und Energieindustrie:
Kondensatüberwachung
Kesselspeisewasserüberwachung
Kesselabschlämmüberwachung
Der Sensor kann in allen Anwendungen mit geringer Leitfähigkeit mit...
Dokumente / Handbücher / Software
-
Technische Information Leitfähigkeitssensor für
Hochtemperatur-Anwendungen
ConduMax W CLS 13
Zwei-Elektroden-Sensoren
"mit Zellkonstante k = 0,01 cm–1 oder k = 0,1 cm"
"–1"Technische Information (TI) -
Condumax CLS12/CLS13
Betriebsanleitung
Leitfähigkeitssensoren für Hochtemperatur-Anwendungen
Betriebsanleitung (BA) -
Ex Safety Instructions CLS XXG
Sensors for conductive Conductivity Measurement
Ex-Sicherheitshinweise (XA) -
Ex Safety Instructions CLS XX
Sicherheitshinweise für explosionsgefährdete Bereiche.
Safety instructions for hazardous areas.
Conseils de sécurité pour zones explosibles.Ex-Sicherheitshinweise (XA) -
Pomiar jakości wody- ECiZ_09_2011
Urządzenia kontrolno-pomiarowe umożliwiające ciągłe i bezpieczne
użytkowanie obiektu oraz zabezpieczają instalację technologiczną przed
ewentualnymi uszkodzeniami.Publikationen (PU)04/12Polnisch -
Systemy pomiarowe w energetyce- ECiZ_10_2010
Pomiary przewodności elektrolitycznej oraz stężenia tlenu śladowego w
branży energetycznej.Publikationen (PU)04/12Polnisch -
Conductivity measurement in industrial processes
Selection and engineering guide for different industries and
applicationsKompetenzbroschüre (CP)12/19Englisch -
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
AnwendungenKompetenzbroschüre (CP)12/19Deutsch -
Measurement of electrical conductivity
(.mp4 format, 116 MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.Animation01/14Polnisch -
Measurement of electrical conductivity
(.mp4 format, 70,7MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.Animation01/14Französisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-
Erklärungsnummer: EC_00317_02.16EU ErklärungDeutsch , Englisch , Französisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-
Erklärungsnummer: EC_00317_01.16EU ErklärungDeutsch , Englisch , Französisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-
Erklärungsnummer: EC_00317_03.16EU ErklärungDeutsch , Englisch , Französisch -
SmarTec S, SmarTec, Sensor, Memosens, Liquisys Conductivity, Liquiline, InduMax P, InduMax H, ConduMax W, ConduMax H, Chloromax, ANALOG
Produktwurzel: CLM253-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS19-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS54-, CLS54D-, CLS82D-, CYM290-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-, CCS55D-, CCS51D-, CCS51-, CCS50D-, CCS50-, CCS241-, CCS240-, CCS142D-, CCS141-, CCS140-, CCS120D-, CCS120-
Region/Land: Russia (Declaration of Conformity)
Zulassungsnummer: EAEC RU D-DE.AD07.B.01363/19MiscellaneousRussisch -
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, Memosens, SmarTec, SmarTec S
Produktwurzel: CLS82D-, CLS54D-, CLS54-, CLS50D-, CLS50-, CLS30-, CLS21D-, CLS21-, CLS19-, CLS16D-, CLS16-, CLS15D-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-
Zulassungsnummer: EAEC RU D-DE.AD.07.B.01362/19MiscellaneousRussisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-
Region/Land: Europa (ATEX)
Zulassungsstelle: TÜVEx AusrüstungEnglisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-, OLS21-
Region/Land: China
Zulassungsstelle: NEPSIEx AusrüstungChinesisch -
TopHit, Sensor, OrbiSint, OrbiPore, OrbiPac, Memocheck, InduMax P, InduMax H, ConduMax W, ConduMax H, CeraLiquid, CeraGel
Produktwurzel: CYP03D-, CTS1-, CPS92-, CPS91-, CPS72-, CPS71-, CPS491-, CPS471-, CPS441-, CPS42-, CPS41-, CPS13-, CPS12-, CPS11-, CPF82-, CPF81-, CLS54-, CLS50-, CLS21-, CLS16-, CLS15-, CLS13-, CLS12-
Region/Land: Kanada
Zulassungsstelle: CSAEx AusrüstungEnglisch -
ConduMax H, ConduMax W
Produktwurzel: CLS12-, CLS13-, CLS15-, CLS16-, CLS21-
Region/Land: Brasilien
Zulassungsstelle: TÜV
Zündschutzart: Ex ia IIC T3 Ga, Ex ia IIC T4 Ga, Ex ia IIC T6 GaEx AusrüstungPortugiesisch -
InduMax P, Liquiline M, Memosens
Produktwurzel: CPS41-, CPS41D-, CPS42-, CPS42D-, CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-, CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-, CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, OPS171D-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, CPS171D-, CPS16D-, CPS13-, CPS12D-, CPS12-, CPS11D-, CPS11-, CPF82D-, CPF82-, CPF81D-, CPF81-, COS51D-, COS22D-
Region/Land: USA
Zulassungsstelle: FMEx AusrüstungEnglisch -
ConduMax W
Produktwurzel: CLS13-
Region/Land: Kanada (CRN)
Zulassungsstelle: TSSAPressure EquipmentEnglisch -
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, SmarTec S
Produktwurzel: CLS54-, CLS52-, CLS50-, CLS30-, CLS21-, CLS19-, CLS16-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223-, CLD134-, CLD132-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: DE.C.31.004.A_66843MetrologyRussisch -
SmarTec, Memosens, InduMax P, OxyMax W, OxyMax H, OrbiPac, Liquiline M, InduMax H, ConduMax W, ConduMax H
Produktwurzel: CPS96D-, CM42-, CLS50D-, COS22D-, CLS82D-, CLS54D-, COS51D-, CLS54-, CLS52-, CPS76D-, CPS16D-, CPF82D-, CPF82-, CPF81D-, CPF81-, CLS50-, CLS30-, CLS16D-, CLS21D-, CLS21-, CLS15D-, CLS15-, CLS13-, CLS12-, CLD18-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: OC.C.31.004.A NO 55929/1MetrologyRussisch
Zubehör / Ersatzteile
-
-
Bestellnummer 50008946
-
Bestellnummer 50012511
ISOLIERHUELSE LF-MESSZELLE KE
-
Bestellnummer 50012825
-
Bestellnummer 50013937
-
Bestellnummer 50014375
O-RING ID 15.54 W 2.62 AD 20.78 KALRE
Alte Material-Nummer: 115902
-
Bestellnummer 50014377
O-RING ID 7.59 W 2.62 AD 12.83 KALREZ
Alte Material-Nummer: 115903
-
Bestellnummer 50081902
Kalibrierlösung CLY11-A, 74,0 uS/cm
500 ml; Bezugstemperatur: 25oC Präzisionslösung bez. auf SRM von NIST, mit Temp.-Tabelle. Zur qualifizierten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO.
-
Bestellnummer 50081903
Kalibrierlösung CLY11-B, 149,6 uS/cm
500 ml; Bezugstemperatur: 25oC Präzisionslösung bez. auf SRM von NIST, mit Temp.-Tabelle. Zur qualifizierten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO.
-
Bestellnummer 50081904
Kalibrierlösung CLY11-C,1,406 mS/cm
500 ml; Bezugstemperatur: 25oC Präzisionslösung bez. auf SRM von NIST, mit Temp.-Tabelle. Zur qualifizierten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO.
-
Bestellnummer 50081905
Kalibrierlösung CLY11-D, 12,64 mS/cm
500 ml; Bezugstemperatur: 25oC Präzisionslösung bez. auf SRM von NIST, mit Temp.-Tabelle. Zur qualifizierten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO.
-
Bestellnummer 50081906
Kalibrierlösung CLY11-E, 107,00 mS/cm
500 ml; Bezugstemperatur: 25oC Präzisionslösung bez. auf SRM von NIST, mit Temp.-Tabelle. Zur qualifizierten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO.
-
Bestellnummer 50089330
ELEKTRODEN-BGR CLS12/13 K=0,1
-
Bestellnummer 50089331
Elektroden-BGR CLS12/13 K=0,01
-
Bestellnummer 51512270
-
