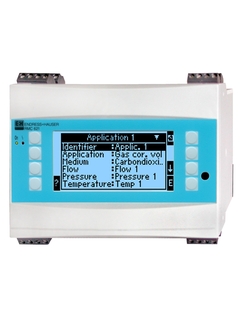

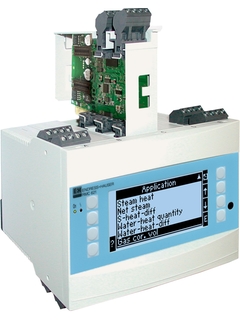

RMC621
Durchfluss- und Energiemanager
Universeller Durchfluss- und Energierechner für Gase, Flüssigkeiten und Wasserdampf
Der Durchfluss- und Energiemanager RMC621 berechnet aus den Eingangsgrößen Durchfluss, Druck, Temperatur und Dichte das Normvolumen, sowie Masse- und Energiedurchfluss von Erdgas, technischen Gasen, Flüssigkeiten und Wasserdampf. Die Berechnung der Energiewerte erfolgt nach internationalen Standards (IAPWS-IF 97, NX-19, SGERG88 und AGA8), Zustandsgleichungen (SRK) oder spezifischen Tabellen. Bei Differenzdruckmessungen werden die Koeffizienten zur Durchflusskompensation berechnet.
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Eingang
2...8x PFM
2...8x I
2...8x Impuls (aktiv)
2...6x RTD
2...8x Impuls (passiv) -
Ausgang
3...9x Messumformerspeisung
-
Anzeige
LC-Punkt-Matrix-Anzeige 160 x 80 Punkte
-
Berechnungen
Masse/Wärmemenge
Wärmemengendifferenz
bei Gasen: Normvolumen, Brennwert, Masse
-
Schnellauswahl
Individuelle Konfiguration
-
Vorteile
Berechnung der Medien Gas, Flüssigkeiten, Dampf und Wasser
Simultane Berechnung von bis zu 3 Messapplikationen, auch bei Verwendung unterschiedlicher Messstoffe
Hochgenaue Prozessberechnungen (Dichte, Enthalpie, Kompressibilität) auf Grundlage von...
-
Anwendungsgebiet
Energiemanagement
Heizung und Kühlung
Anlagenbau
Chemische Industrie
Life Sciences
Lebensmittel
Öl & Gas
Dokumente / Handbücher / Software
-
RMC621
Technische Information
Universeller Durchfluss- und Energierechner für Gase, Flüssigkeiten und
WasserdampfTechnische Information (TI) -
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Zusatzbetriebsanleitung/Addition Manuals Ethernet-Anbindung
Memo-/Eco-GraphBetriebsanleitung (BA) -
Zusatzbetriebsanleitung RMx621
Energiemanager und Application Manager RMx621 mit ModBus Schnittstelle
V3.03.00.
Anbindung Energiemanager/Application Manager an ModBus-IDA-SystemBetriebsanleitung (BA) -
Betriebsanleitung ReadWin 2000
Betriebsanleitung ReadWin 2000
Betriebsanleitung (BA) -
Betriebsanleitung Durchfluss- und Energiemanager RMC621
Universeller Durchfluss- und Energierechner für
Gase, Flüssigkeiten und WasserdampfBetriebsanleitung (BA) -
Supplement to Operating Instructions RMC621
Ergänzung zur Betriebsanleitung Energiemanager RMC621 / Supplement to
Operating Instructions Energy Manager RMC621Betriebsanleitung (BA) -
RMx621 / FML621
PROFINET-Modul ("PROFINET-Koppler") ab V3.03.01
Betriebsanleitung (BA) -
RMx621
Betriebsanleitung
Zusatzanleitung M-Bus Schnittstelle V3.08.00: Anbindung Energiemanager
an M-Bus System (Zweidrahtbus nach DIN EN 1434-3)Betriebsanleitung (BA) -
RMx621 / FML621
DP-Slave-Modul ("PROFIBUS-Koppler") ab V2.01.00
Betriebsanleitung (BA) -
RMC621, RMS621
Kurzanleitung
RMC621: Universeller Durchfluss- und Energierechner für Gase,
Flüssigkeiten und Wasserdampf
RMS621: Dampf- und Wärmemengenrechnerzur industriellen
Energiebilanzierung von Dampf und WasserKurzanleitung (KA)11/17Englisch -
Flow and Energy Manager, Density controller
ATEX II (1)GD
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Control Drawing CSA RMC621, RMM621, FML621
Flow and Energy manager RMC621, Application Manager RMM621 and Density
Calculator FML621
Installation Notes for hazardous locationsZertifikat FM/CSA (ZD) -
Control Drawing FM RMC621, RMM621, FML621
Flow and Energy Manager RMC621, Application Manager RMM621 and Density
Calculator FML621
Installation Notes for Hazardous LocationsZertifikat FM/CSA (ZD) -
Sistem Bileşenleri ve Kayıt Cihazları
Sisteminiz için tamamlayıcı çözümler
Arbeitsgebiete (FA)10/14Türkisch -
Системные компоненты и Регистраторы
Обзор продукции
Arbeitsgebiete (FA)06/13Russisch -
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Arbeitsgebiete (FA)05/20Spanisch -
System Components and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationArbeitsgebiete (FA)04/18Polnisch -
System Components
e Data Managers
Componenti di sistema e data manager
Soluzioni per il completamento del punto di misuraArbeitsgebiete (FA)04/18Italienisch -
Komponenty Systemów kontrolno-pomiarowych
Wskaźniki panelowe i obiektowe, zasilacze, bariery,
przetworniki sygnałów procesowych, ograniczniki przepięć
oraz przemysłowe liczniki ciepła i przepływu.Arbeitsgebiete (FA)03/10Polnisch -
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paperless recorders and associated
software packages for process automationArbeitsgebiete (FA)02/20Englisch -
Systemprodukte und Datenmanager
Lösungen zur Komplettierung der Messstelle
Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
Applikationsmanager, Datenmanager, Bildschirmschreiber und
Softwarepakete für die ProzessautomatisierungArbeitsgebiete (FA)02/20Deutsch -
Produits système et data managers
Solutions associées
Arbeitsgebiete (FA)01/19fr -
Energy Manager RMS621 / RMC621
Steam and heat computer for energy caluclations of steam and water
Innovationen (IN)06/08Englisch -
Energy manager RMC621
1 Energy manager for calculating standard volume and energy in steam,
gases and liquidsAusschreibungstext09/05Englisch -
GSD Single, GSD_EH_DP_CO_EnergyManager_0x153F_V1_DPLIB, 14.04.2014 (Components, EnergyManager, 0x15
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.03.00Language neutral -
contactors / transmitters
Produktwurzel: RMC621-
Erklärungsnummer: HE_00447_01.17
Hersteller Spezifikation: RoHSHerstellererklärungEnglisch -
contactors / transmitters
Produktwurzel: FML621-, RMC621-, RMM621-
Erklärungsnummer: EC_00167_01.16EU ErklärungDeutsch , Englisch , fr -
Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit
Produktwurzel: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
Erklärungsnummer: EC_00569_01.17EU ErklärungDeutsch , Englisch , fr -
contactors / transmitters
Produktwurzel: RMC621-, RMS621-
Erklärungsnummer: EC_00327_01.16EU ErklärungDeutsch , Englisch , fr -
contactors / transmitters
Produktwurzel: RMC621-, RMS621-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC N RU D-DE.AG56.B.06834/20MiscellaneousRussisch -
contactors / transmitters
Produktwurzel: RMC621-, RMS621-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC N RU D-DE.AG56.B.06831/20MiscellaneousRussisch -
contactors / transmitters
Produktwurzel: RMC621-, RMM621-, FML621-
Region/Land: USA, Kanada
Zulassungsstelle: CSA
Kategorie: I,II,III/ABCDEFG
Zündschutzart: [Ex ia] IICEx AusrüstungEnglisch -
Controller, contactors / transmitters
Produktwurzel: FML621-, RMC621-, RMM621-
Region/Land: International (IECEx)
Zulassungsstelle: PTB
Zündschutzart: [Ex ia] IICEx AusrüstungEnglisch -
contactors / transmitters
Produktwurzel: RMM621-, RMC621-, FML621-
Region/Land: Europa (ATEX)
Zulassungsstelle: PTB
Kategorie: II(1)GD
Zündschutzart: [Ex ia] IICEx AusrüstungDeutsch , Englisch -
contactors / transmitters
Produktwurzel: RMM621-, RMC621-, FML621-
Region/Land: USA
Zulassungsstelle: FM
Kategorie: I,II,III/1,2/ABCDEFG
Zündschutzart: ANI, AISEx AusrüstungEnglisch -
contactors / transmitters
Produktwurzel: RMC621-, RMM621-, RMS621-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: DE.C.32.004.A_31290MetrologyRussisch
Zubehör / Ersatzteile
-
-
Nr 1 Bestellnummer RMC621X-HA
Frontabdeckung für Version ohne Display
-
Nr 1 Bestellnummer RMC621X-HB
Frontabdeckung für Version mit Display
-
-
-
Nr 2 Bestellnummer RMC621X-HC
Gehäuse kpl. ohne Front, inkl. 3x Blindeinschub
-
-
-
Nr 3 Bestellnummer RMC621X-BA
Busplatine
-
-
-
Nr 4 Bestellnummer RMC621X-NA
Netzteil 90-253VAC
-
Nr 4 Bestellnummer RMC621X-NB
Netzteil 18-36VDC/20-28VAC
-
Nr 4 Bestellnummer RMC621X-NC
Netzteil 90-253VAC, Ex-Version, Ex ia, IS FM, IS CSA
-
Nr 4 Bestellnummer RMC621X-ND
Netzteil 18-36VDC/20-28VAC, Ex-Version, Ex ia, IS FM, IS CSA
-
-
-
Nr 5 Bestellnummer RMC621X-DA
Display kpl. non Ex
-
Nr 5 Bestellnummer RMC621X-DB
Frontplatine,Version ohne Display,non Ex
-
Nr 5 Bestellnummer RMC621X-DC
Display + Frontabdeckung, non Ex
-
Nr 5 Bestellnummer RMC621X-DE
Display kpl. Ex, Ex ia, IS FM, IS CSA
-
Nr 5 Bestellnummer RMC621X-DF
Frontplatine, Versione ohne Display, Ex, Ex ia, IS FM, IS CSA
-
Nr 5 Bestellnummer RMC621X-DG
Display + Frontabdeckung, Ex, Ex ia, IS FM, IS CSA
-
-
-
Nr 6 Bestellnummer RMC621A-TA
Erweiterungskarte Temperatur (Pt100/Pt500/Pt1000) kpl. inkl. Klemmen + Befestigungsrahmen
-
Nr 6 Bestellnummer RMC621A-TB
Erweiterungskarte Temp. ATEX zugelassen (Pt100/500/1000)kpl.inkl.Klemmen
-
-
-
Nr 7 Bestellnummer RMC621A-UA
Erweiterungskarte Universal PFM/Impuls/Analog/MUS) kpl. inkl. Klemmen + Befestigungsrahmen
-
Nr 7 Bestellnummer RMC621A-UB
Erweiterungskarte Univ. ATEX zugelassen (PFM/Impuls/Analog/MUS)kpl.inkl.Klemmen
-
-
-
Nr 8 Bestellnummer 51000780
Klemme steckbar Netz 4-polig
-
-
-
Nr 9 Bestellnummer 51004062
-
-
-
Nr 10 Bestellnummer 51004063
Klemme steckb. 4pol SMSTB2,5 82/81/10/11
Analogklemme 1 (PFM/Impuls/Analog/MUS)
-
-
-
Nr 11 Bestellnummer 51004064
Klemme steckb.4pol SMSTB2,5 83/81/110/11
Analogklemme 2 (PFM/Impuls/Analog/MUS)
-
-
-
Nr 14 Bestellnummer 51004065
-
-
-
Nr 15+18 Bestellnummer 51004066
Klemme steckb. 4pol.SMSTB2,5 134..131
Ausgangsklemme (Analog/Impuls)
-
-
-
Nr 12 Bestellnummer 51004067
Klemme steckbar 4pol SMSTB2,5 1/5/6/2
Temperaturklemme 1 (Pt100/Pt500/Pt1000)
-
-
-
Nr 13 Bestellnummer 51004068
Klemme steckbar 4pol.SMSTB2,5 3/7/8/4
Temperaturklemme 2 (Pt100/Pt500/Pt1000)
-
-
-
Nr 19 Bestellnummer 51004907
-
-
-
Nr 20 Bestellnummer 51004908
-
-
-
Nr 22 Bestellnummer 51004909
Klemme RMx/FML621, Eingang 2, 4-20mA
PFM, Impuls, MUS = Messumformerspeisung, grau
-
-
-
Nr 21 Bestellnummer 51004910
Klemme RMx/FML621, Eingang 1, 4-20mA
PFM, Impuls, MUS = Messumformerspeisung, grau
-
-
-
Nr 17 Bestellnummer 51004911
Klemme RMx/FML621 Dig./Open Collector
-
-
-
Nr 16 Bestellnummer 51004912
Klemme steckbar RMx/FML621 Relais
-
-
-
Nr 22 Bestellnummer 51005953
Klemme Ex RMx/FML621, Input 2, 4-20mA
PFM, Impuls, MUS = Messumformerspeisung, blau
-
-
-
Nr 11 Bestellnummer 51005954
Klemme Ex 4pol. SMSTB2,5 83/81/110/11
Analogklemme 2 (PFM/Impuls/Analog/MUS)
-
-
-
Nr 12 Bestellnummer 51005955
Klemme Ex steckb.4pol. SMSTB2,5 1/5/6/2
Temperaturklemme 1 (Pt100/Pt500/Pt1000)
-
-
-
Nr 13 Bestellnummer 51005956
Klemme Ex steckb.4pol.SMSTB2,5 3/7/8/4
Temperaturklemme 2 (Pt100/Pt500/Pt1000)
-
-
-
Nr 10 Bestellnummer 51005957
Klemme Ex 4pol SMSTB2,5 82/81/10/11
Analogklemme 1 (PFM/Impuls/Analog/MUS)
-
-
-
Nr 19 Bestellnummer 51005958
-
-
-
Nr 21 Bestellnummer 51005959
Klemme Ex RMx/FML621, Eingang 1, 4-20mA
PFM, Impuls, MUS = Messumformerspeisung, blau
-
-
-
Nr 20 Bestellnummer 51005960
-
-
-
Bestellnummer 71402350
Set, 10x Fixierschieber Gehäuse
für RMA42x/RMx621/RTA421/RN221N/TMT12x
-
Bestellnummer RMC621A-P1
PROFIBUS DP Slave-Modul für Hutschiene
-
Bestellnummer RMC621A-P2
PROFINET Device für Hutschiene
-
Bestellnummer 52010132
Gehäuse Feld, R4 182x180x165, 5x M20, PC
Schutzgehäuse Minitec. Kunststoffgehäuse mit Klarsichtdeckel. Schutzart IP66. 4x22,5mm / 2x45mm. Verwendung: FTL825.
-
-
-
Nr 23 Bestellnummer RMC621C-
CPU Board RMC621
-
-
-
Nr 24 Bestellnummer RMC621S-
S-DAT Modules RMC621
-
-
-
Bestellnummer RXU10-
Accessories RXU10
-
Bestellnummer DIENST-
Service
-
-
Vorgänger
