Spezifikation im Überblick
-
Genauigkeit
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
Anwendungsgebiet
Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen, branchenübergreifend. Der konfigurierbare Transmitter überträgt gewandelte Signale von Widerstandsthermometern und Thermoelementen sowie von Widerstands- und Spannungssignalen über die HART® Kommunikation. Es kann als eigensicheres Betriebsmittel in der Zone 1 explosionsgefährdeter Bereiche installiert werden. Schnelle und einfache Bedienung, Visualisierung und Wartung mittels PC und Konfigurationssoftware.

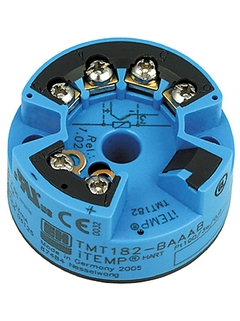

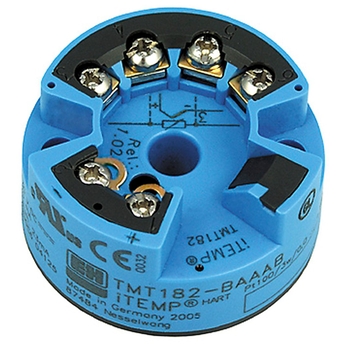

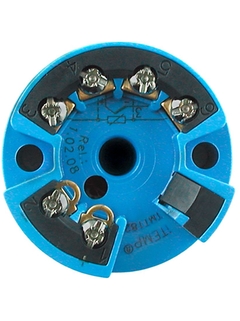

Temperaturkopftransmitter mit HART® -Protokoll zur Umwandlung verschiedener Eingangssignale in ein analoges, skalierbares 4...20 mA Ausgangssignal
Eingang: Widerstandsthermometer (RTD), Thermoelemente (TC), Widerstandsgeber (Ω), Spannungsgeber (mV)
HART® -Protokoll zur Gerätebedienung vor Ort oder von der Warte aus mit Handbediengerät (DXR275, DXR375) oder PC (z.B. ReadWin 2000 oder FieldCare)
Vorteile
Bedienung vor Ort oder von der Warte aus mit Handheld oder PC
Hohe Genauigkeit im gesamten Umgebungstemperaturbereich
Ausfallinformation bei Fühlerbruch oder Fühlerkurzschluss, konform nach NAMUR NE 43
EMV nach NAMUR NE 21, CE
Ex-Zertifizierung: ATEX Ex ia und Staub-Ex Zone 22 unter Einhaltung der EN 50281-1; FM IS; CSA IS
Galvanische Trennung
Schiffbauzulassung
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl

-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
Messprinzip
Kopftransmitter
-
Eingang
1 x RTD, TC, Ohm, mV
-
Ausgang
1 x analog 4...20 mA
-
Hilfsenergie
11,5...35 V DC (Standard-Version)
11,5...30 V DC (Ex-Version) -
Kommunikation
HART-Protokoll
-
Installation
Anschlusskopf Form B
-
Genauigkeit
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F -
Galvanische Trennung
ja
-
Zertifikate
UL Ex IS
UL Ex NI
Schiffbauzulassung
GOST Ex i
FM IS,NI,Class I,Div.1+2,Group ABCD
CSA IS,NI,Class I,Div.1+2,Group ABCD
ATEX II1G Ex ia IIC T4/T5/T6
ATEX II3G Ex nA IIC T4/T5/T6
ATEX II3D
ATEX II1G Ex ia IIC T6, II3D
ATEX II3G Ex nA IIC T6, II3D
FM+CSA IS,NI,Class I,Div.1+2,Group ABCD
CSA General Purpose
IECEx Ex ia IIC T6/T5/T4
ATEX IECEx II1G Ex ia IIC T6 Ga
NEPSI Ex ia IIC T4-T6
NEPSI Ex nA II T4-T6
EAC Ex ia
GL (German Lloyd)
