Spezifikation im Überblick
-
Max. Messabweichung
Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec -
Messbereich
0.5 m³/h...263000 m³/h (2,5 gal/min...1665 Mgal/min)
-
Messstofftemperaturbereich
Messrohrauskleidung Hartgummi: 0...+80 °C (+32...+176 °F)
Messrohrauskleidung Polyurethan: –20...+50 °C (–4...+122 °F) -
Max. Prozessdruck
PN 40, Class 300, 20K
-
Messstoffberührende Materialien
Messrohrauskleidung: Polyurethan; Hartgummi; PTFE
Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantal
Anwendungsgebiet

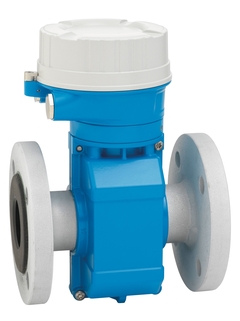

Das erstklassige Gerät für Wasser- und Abwassermessung Promag W 500 wurde entwickelt für zuverlässigen Einsatz in Ex-Bereichen und unter rauen Bedingungen. Sein innovativer Getrenntmessumformer bietet maximale Installationsflexibilität und Bedienungssicherheit in anspruchsvollen Umgebungsbedingungen. Heartbeat Technology garantiert Messzuverlässigkeit und konforme Verifizierung.
Das bidirektionale Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität
Bestimmt für die Messung von industriellem oder kommunalem Wasser und Abwasser
Geräteeigenschaften
Internationale Trinkwasserzulassungen
Schutzart IP68 (Type 6P enclosure)

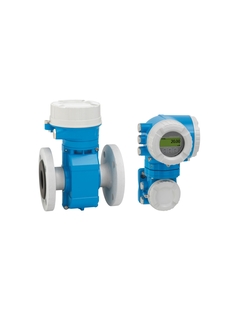

Getrenntausführung mit bis zu 4 Ein-/Ausgängen
Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
Standardkabel zwischen Messaufnehmer und -umformer
Vorteile
Zuverlässige Messung bei konstanter Genauigkeit mit 0 x DN Einlaufstrecke ohne Druckverlust
Flexibles Engineering – Messaufnehmer mit Festflanschen oder Losflanschen
Anwendungseignung – Korrosionsschutz nach EN ISO 12944 für vergrabenen Einbau oder unter Wasser
Verbesserte Anlagenverfügbarkeit – Messaufnehmer konform mit industriespezifischen Anforderungen
Voller Zugriff auf Prozess- und Diagnoseinformationen – zahlreiche, frei kombinierbare I/Os und Feldbusse
Reduzierte Komplexität und Varianz – frei konfigurierbare I/O-Funktionalität
Verifizierung ohne Ausbau – Heartbeat Technology
