Hydrostatische Füllstandmessung

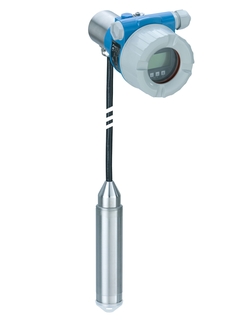

Deltapilot FMB53

Deltapilot FMB53 ©Endress+Hauser

Messprinzip Druck

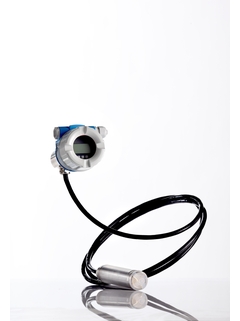

Deltapilot FMB53 ©Endress+Hauser

Drucktransmitter mit Contite-Messzelle zur hydrostatischen Füllstandmessung in Flüssigkeiten und pastösen Messstoffen

Der Deltapilot FMB53 ist ein Drucktransmitter als Seilversion mit Abspannklemme. Das Gerät ist mit kondensatfester Contite-Messzelle ausgestattet und wird typischerweise in Umweltanwendungen eingesetzt. Er eignet sich für die Füllstandmessung in Flüssigkeiten und pastösen Messstoffen in offenen und geschlossenen Behältern. Schaumbildung hat keinen merklichen Einfluss auf die Messung. Das Gerät wurde für den Gebrauch in SIL2 Sicherheitsanwendungen entwickelt.

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Hermetisch gekapselte Contite-Messzelle: Kondensatfest, hohe Referenzgenauigkeit von ±0,2 % oder optional ±0,1 % und minimale Temperatureinflüsse

    • Modulares Konzept für einfachen Austausch von Display und Elektronik

    • Nahtlose und unabhängige...

  • Anwendungsgebiet

    Für Füllstandmessung.

    • Prozessanschlüsse: Abspannklemme

    • Prozesstemperatur: Mit PE-Kabel: -10 bis +70 °C, mit FEP-Kabel: -10 bis +80 °C

    • Messbereiche: 0,1 bis 10 bar

    • Genauigkeit: ±0,2 %, ±0,1 % (Option)

    • Internationale Explosionsschutzzertifikate,...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Hydrostatisch

  • Merkmal / Anwendung

    Relativdruckmessumformer zur Druck oder hydrostatischen Füllstandmessung mit frontbündiger metallischer CONTITE Messzelle:
    - hermetisch dicht verschweisst
    - absolut kondensatfest
    - klimafest
    - langzeitstabil
    - kleinste Temperatureinflüsse

    Seilausführung mit Abspannklemme

  • Spezialitäten

    Modularität für Differenzdruck-, Prozessdrucktransmitter (austauschbare Anzeige; universelle Elektronik)
    hermetisch dicht-geschweißte Contite-Messzelle (kondensat-dicht und klimafest)

  • Versorgung / Kommunikation

    4...20mA HART:
    10,5...45V DC
    Ex ia: 10,5...30V DC
    PROFIBUS PA /
    FOUNDATION Fieldbus:
    9...32V DC (Nicht Ex)

  • Genauigkeit

    Standard 0,2%
    Optional 0,1%

  • Langzeitstabilität

    0,05% of URL/Jahr

  • Umgebungstemperatur

    -40°C...85°C

  • Prozesstemperatur

    PE Kabel: -10°C…70°C
    FEP Kabel: -10°C…80°C

  • Prozessdruck absolut / max. Überlastdruck

    40 bar

  • Druck Messbereich

    100mbar...10bar

  • Prozessseitige Hauptmaterialien

    Alloy C
    316L
    Kabel (PE/FEP)
    optional AuPt-Beschichtung
    optional AuRh-Beschichtung

  • Prozessanschluss

    Abspannklemme

  • Max. Messdistanz

    100m H2O

  • Kommunikation

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN10204-3.1

    NACE MRO175

  • Schiffbauzulassungen

    GL/ ABS/ LR/ BV/ DNV

  • Trinkwasserzulassungen

    KTW/ NSF/ ACS

  • Geräteoptionen

    Gerätevoreinstellungen
    Überspannungsschutz

  • Anwendungsgrenzen

    Bei Drucküberlagerung evtl. Differenzdruckmessung mit zwei Drucktransmittern einsetzen. Verhältnis Kopfdruck : Hydrostatikdruck beachten

  • Messprinzip

    Hydrostatisch

  • Merkmal

    Relativdruckmessumformer zur Druck oderhydrostatischen Füllstandmessung mit frontbündiger metallischer CONTITE Messzelle:
    - hermetisch dicht verschweisst
    - absolut kondensatfest
    - klimafest
    - langzeitstabil
    - kleinste Temperatureinflüsse

    Seilausführung mit Abspannklemme

  • Versorgungsspannung

    4...20 mA HART

    10,5...45 VDC (Nicht Ex):

    Ex ia: 10,5...30 VDC

    PROFIBUS PA:

    9...32 VDC (Nicht Ex)

    FOUNDATION Fieldbus:

    9...32 VDC (Nicht Ex)

  • Referenz Genauigkeit

    Standard 0,2%
    Optional 0,1%

  • Langzeitstabilität

    0,05% of URL/Jahr

  • Prozesstemperatur

    PE Kabel: -10°C…70°C
    FEP Kabel: -10°C…80°C

  • Umgebungstemperatur

    -40°C...85°C

  • Messzelle

    100 mbar...10 bar

  • Kleinste kalibrierbare Messspanne

    10 mbar

  • Unterdruckbeständigkeit

    0 mbar abs.

  • Max. Turn down

    100:1

  • Max. Überlastdruck

    40 bar

  • Prozessanschluss

    Abspannklemme

  • Werkstoff Prozessmembran

    316L, AlloyC,

    Gold-Rhodium

    PE, FEP

  • Werkstoff Dichtung

    Viton, EPDM, Kalrez, keine

  • Füllöl

    Inertes Öl,

    Synthetiköl

  • Werkstoff Gehäuse

    316L, Druckguss- Aluminium

  • Kommunikation

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Sicherheitszulassungen

    SIL

  • Konstruktionszulassungen

    EN10204-3.1

    NACE MR0175

  • Schiffbauzulassungen

    GL/ ABS/ LR/ BV/ DNV

  • Trinkwasserzulassungen

    KTW/ NSF/ ACS

  • Spezialitäten

    Modularität für Differenzdruck-, Prozessdrucktransmitter (austauschbare Anzeige; universelle Elektronik),
    hermetisch dicht-geschweißte Contite-Messzelle (kondensat-dicht und klimafest)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • 19
    • Nr 19 Bestellnummer 71111056

      Gehäusefilter VA, EPDM,F15/F31/T14, 1St.

      Bestehend aus: Belüftungsschraube 304. Druckausgleichsfilter. O-Ring EPDM, Abdeckkappe. Verwendung: Gehäuse T14, FMD71/FMD72/FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/PMP75. Gehäuse F31, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55. Gehäuse F15 ohne B1,BB,BD,BF,GA,ID,I1, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55.

    • Nr 19 Bestellnummer 71219639

      Gehäusefilter VA, VMQ, F15, T17, 1 Stück

      Bestehend aus: Belüftungsschraube 304. Druckausgleichsfilter. O-Ring VMQ, Abdeckkappe. Verwendung: Gehäuse T17, FMB70, FMD76/FMD77/FMD78, PMC71, PMD70/PMD75, PMP71/ PMP75. Gehäuse F15 bei B1,BB,BD,BF,GA,ID,I1, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55.

  • 20
    • Nr 20 Bestellnummer 52027000

      Deckel F15 316L, Dichtung

      Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

    • Nr 20 Bestellnummer 52027002

      Deckel F15 316L, Schauglas, Dichtung

      Schauglas: Glas. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15, Edelstahl.

    • Nr 20 Bestellnummer 52028207

      Deckel F15, Schauglas PC, 316L, Dichtung

      Schauglas: Polycarbonat PC. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15 Edelstahl, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55, nicht für EEx ia (eigensicher).

    • Nr 20 Bestellnummer 52028267

      Deckel F15 316L,Kralle,Schauglas,Dicht.

      Schauglas: Glas. Deckelkralle. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Staub-Ex Ausführung, Gehäuse F15 Edelstahl, FMB50/FMB51/FMB52/FMB53. PMC51, PMP51/PMP55.

    • Nr 20 Bestellnummer 52028268

      Deckel F15 316L, Kralle, Dichtung

      Deckelkralle. Dichtung 67,5x2,9x1,5, VMQ/PTFE. Verwendung: Gehäuse F15 Edelstahl, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55.

    • Nr 20 Bestellnummer 71092705

      Deckel F30/31/34 Alu, Dichtung

      Werkstoff: Aluminium. O-Ring: EPDM. Nicht für Ex d/XP. Verwendung: FMB50/FMB51/FMB52/FMB53, FTC260/FTC262, PMC51, PMD55, PMP51/PMP55.

    • Nr 20 Bestellnummer 71092707

      Deckel F30/31/34 Alu, Schauglas,Dichtung

      Werkstoff: Aluminium. Schauglas: Mineralglas. O-Ring: EPDM. Nicht für Ex d/XP. Verwendung: FTC260/FTC262, PMC51, PMP51/PMP55, PMD55, FMB50/FMB51/FMB52/FMB53.

  • 21
    • Nr 21 Bestellnummer 52020429

      Dichtung EPDM, F30/31/34, T14/15, 5St.

      Bestehend aus: 5x O-Ring 75,87x2,62, EPDM, PTFE, FDA. Verwendung: Gehäuse F30/F31/F34,T14/T15.

    • Nr 21 Bestellnummer 52028179

      Dichtung 67,5x2,9x1,5 VMQ/PTFE, 5 Stück

      Profildichtung Deckel. Verwendung: Gehäuse F15 Edelstahl.

  • 15
    • Nr 15 Bestellnummer 52002449

      Kabelverschr. M20 PA, O-Ring VMQ

      Bestehend aus: Kabelverschraubung M20, Kunststoff. O-Ring 18,72 x 2,62 VMQ. Verwendung: Gehäuse F15, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55.

    • Nr 15 Bestellnummer 52005984

      Stecker 3p M12/M20, Dichtring

      Bestehend aus: Steckerbuchse, Dichtung. Verwendung: FMB50/51/52/53, PMC51, PMD55, PMP51/55.

    • Nr 15 Bestellnummer 52020762

      Stecker 2/7-polig, HAN7D, Dichtung

      Bestehend aus: Hartingsteckersatz. Verwendung: FMB50/FMB51/FMB52/FMB53, FMB70, FMD76/FMD77/FMD78, PMC51, PMC71, PMD55, PMD70/PMD75, PMP51/PMP55, PMP71/PMP75.

    • Nr 15 Bestellnummer 71092709

      Kabelverschr. M20 PA, O-Ring EPDM/PTFE

      Bestehend aus: Kabelverschraubung M20, Kunststoff. O-Ring 17,0x2,0 EPDM + PTFE/FDA. Verwendung: Gehäuse F30/31, FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

    • Nr 15 Bestellnummer 71092711

      Kabelverschraubung M20 Metall, Dichtung

      Bestehend aus: Kabelverschraubung M20, Metall. O-Ring 17,0x2,0 EPDM + PTFE/FDA. Verwendung: Gehäuse F15/F31, FMB50/FMB51/FMB52/FMB53, PMC51, PMP51/PMP55, Gehäuse F30 PMD55.

    • Nr 15 Bestellnummer 71092712

      Kabeleinführung G1/2, Dichtung, Adapter

      Bestehend aus: 4kt-Ring 18,72x2,51 NBR 70. Adapter M20 > G1/2. Nicht für Ex d. Verwendung: FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

    • Nr 15 Bestellnummer 71120017

      Stecker Ventil, F30/F31, Dichtung NBR

      Bestehend aus: Stecker, Dichtung, Schraube. Verwendung: FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

    • Bestellnummer 71290825

      Erdungsklemme T14/T15/T17, F30/F31

      Bestehend aus: Federring, Schraube, Erdungsbügel, Klemmbügel. Verwendung: Gehäuse T14/T15/T17, FMB70, FMD71/FMD72/ FMD77/FMD78, PMC71, PMP71/PMP75, PMD70/PMD75. Gehäuse F30/F31, FMB50/FMB51/FMB52/ FMB53, PMC51, PMD55, PMP51/PMP55.

  • 40
    • Nr 40 Bestellnummer 71091670

      Anzeigemodul VU340, Cbar/Dbar/Dpilot M

      Digitalanzeige, 3 Taster, geschnappte Halterung. Verwendung: FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

  • 30
  • 41
    • Nr 41 Bestellnummer 71094113

      Halter Anzeigemodul Dbar/Cbar/Dpilot M

      Verwendung: Anzeigemodul VU340, FMB50/FMB51/FMB52/FMB53, PMC51, PMD55, PMP51/PMP55.

  • 53
    • Nr 53 Bestellnummer 71102216

      Montagesatz Cerabar,Deltapilot,Levelflex

      Werkstoff: 316L. Verwendung: Wand-/Rohrmontage (2"), FMB50/FMB51/FMB52/FMB53, FMB70, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, PMC51, PMC71, PMP51/PMP55, PMP71/PMP75.

    • Bestellnummer 71220481

      Membranschutzkappe FMB51/52/53, 5 Stück

      Verwendung: FMB51/FMB52/FMB53.

    • Bestellnummer 71067434

      Änderungstypenschild, Ex-frei

      Unbeschriftet. Zum Eintragen der neuen Bestellstruktur nach Umbau am Ex-freien Gerät. Verwendung: FMB50/FMB51/FMB52, FMR230/FMR231, FMR240/FMR244/FMR245, FMR250,FMR530/FMR532,FTL50/FTL50H/FTL51/ FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/ FTL85, NMR81, PMC51, PMC71, PMP51/PMP55.

    • Bestellnummer 52006263

      M12-Buchse, Kabelseite

      M12-Steckerbuchse, Kabelseite. Selbstkonfektionierbarer Anschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43.

    • Bestellnummer 52010285

      M12-Buchse, 90deg, 5m Kabel

      M12-Steckerbuchse, Kabelseite. 5m Kabel PVC,Cu Sn/Ni Schraubverschluss. Verwendung: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.

    • Bestellnummer 71114212

      M12-Buchse, 90deg, Kabelseite

      Selbstkonfektionierbarer Anschluss. Verwendung: M12-Steckerbuchse, Kabelseite.

    • Bestellnummer 71125862

      Kürzungssatz Tragkabel FMB53

      Kürzungssatz für Kabel Verwendung: FMB53.

    • Bestellnummer XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
