RN22 Speisetrenner, Messumformerspeisung, Analogsignaldoppler

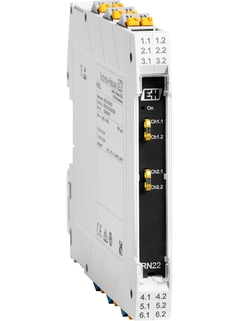

RN22 eigensicherer Speisetrenner, Spannungsversorgung und Signaldoppler für explosionsgefährdete Bereiche ©Endress+Hauser

RN22 Speisetrenner, Messumformerspeisung, Analogsignaldoppler

Interfaces der RN Series mit Speisetrenner RN22 ©Endress+Hauser

Interfaces der RN Series mit Speisetrenner RN22

Interfacegeräte der RN Series und Speisetrenner RN22 in einem Schaltschrank ©Endress+Hauser

Wartung von Interfacegeräten der RN Series mit einem RN22 in einem Schaltschrank

Eigensicheres, kompaktes 24 VDC Interfacemodul für den Einsatz in explosionsgefährdeten Bereichen, SIL-Systemen

Der 1- oder 2-kanalige Speisetrenner RN22 speist analoge Gerätekreise und Schutzeinrichtungen bis SIL 2 (SC 3). Das eigensichere, HART® transparente Interface stellt eine zuverlässige Verbindung zwischen den Feldgeräten und der Steuerung her. Sie wird an 2/4-Leiter-Geräte in explosionsgefährdeten Bereichen angeschlossen und bietet einen zweiten galvanisch isolierten Signalausgang nach NAMUR NE 175. Dadurch steht ein zweiter Kanal zur Prozessoptimierung bereit, ohne dass das ursprüngliche Automatisierungssystem davon beeinflusst wird.

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Eingang

      0/4…20 mA / HART
      speisend/nicht speisend

    • Ausgang

      0/4…20 mA / HART
      Aktiv/Passiv

    • Spannungsversorgung

      24 V DC

please wait Loading alternative products

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Eigensicheres Interface, geeignet für den Einsatz in Schutzeinrichtungen bis SIL 2 (SC 3) nach IEC 61508

    • Einfache und schnelle Verdrahtung durch Schraub- oder steckbare Anschlussklemmen, optional Versorgung über Tragschienen-Busverbinder

    • Einfacher Zugriff...

  • Anwendungsgebiet

    • Ein- oder zweikanaliger Speisetrenner, Messumformerspeisung oder Signaldoppler

    • Übertragung und galvanische Trennung von analogen 0/4 ... 20 mA Signalen

    • Eigensicher für den Betrieb in explosionsgefährdeten Bereichen (Zone 2)

    • Bidirektionale HART®-...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Speisetrenner

  • Messprinzip

    Speisetrennverstärker

  • Funktion

    1-kanalig

    2-kanalig

    Signaldoppler

  • Messumformerspeisung

    17,5 V ±1 V bei 20 mA

    Leerlaufspannung: 24,5 V ±5 %

  • Spannungsversorgung

    24 V DC

  • Eingang

    0/4…20 mA / HART

    speisend/nicht speisend

  • Ausgang

    0/4…20 mA / HART

    Aktiv/Passiv

  • Zertifikate

    ATEX

    IECEx

    DNV

    Ex-freier Bereich + EAC Kennzeichnung

  • SIL

    SIL 2 SC 3

  • Betrieb

    HART
