Spezifikation im Überblick
-
Prozesstemperatur
Berührungslose Installation: beliebig
Einbau:
-40°C...+70°C
Mit Hochtemperaturadapter:
bis +450°C -
Prozessdruck / max. Überlastdruck
Berührungslose Installation: beliebig
Einbau:
0,5 bar...6,8 bar abs.
Mit Hochdruckadapter:
bis +21 bar abs. -
Min. Mediumsdichte
Schüttgewicht: > 10 g/l
Anwendungsgebiet

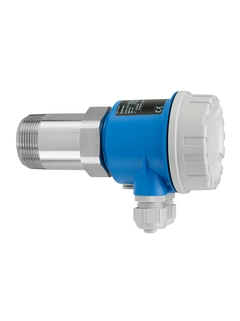

Die Mikrowellenschranke Soliwave FQR56 nutzt ein berührungslos detektierendes Verfahren. Sie kann in Behältern, Rohrleitungen, Schächten oder an Freifallschächten montiert werden. Bei nicht metallischen Behältermaterialien ist eine Messung von außen möglich. Geeignet als Füllstandgrenzschalter für Schüttgüter aller Art oder für Stückgut zu Kontroll- und Zählzwecken. Der FQR56 wird zusammen mit dem Empfänger FDR56 verwendet.
Typische Schüttgüter sind: Holzspäne, Holzmehl, Gips, Zement, Asche, Papier- oder Kartonschnitzel, Kies, Sand, trockene Pulver allgemein, Säcke, Kisten.
Prozessanschlüsse: Gewinde
Umgebungstemperatur: -40 bis +70 °C
Messbereich: Max. 100 m
Internationale Explosionsschutzzertifikate
Vorteile
Sehr zuverlässige Messung durch frontbündige Montage (berührungslose Installation möglich) und Signalisierung der Signalstärke am Empfänger
Mechanische Robustheit sichert Kosteneinsparungen über den gesamten Lebenszyklus: kein Verschleiß, prozessberührende Keramik-Sensormembran (optional), lange Lebensdauer, wartungsfrei
Um 360° drehbares Elektronikgehäuse, damit optimale Ausrichtbarkeit nach dem Einbau
Direkter Anschluss der Versorgungsspannung (Sender und Empfänger separat oder zusammen)
Mechanisch kompatibel zur Mikrowellenschranke FQR50/FDR50, vorhandene Prozessanschlüsse können weiterhin genutzt werden; ebenso kann das Zubehör wie u.a. Adapterflansche, Montageschellen und Schaugläser weiterhin verwendet werden
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
