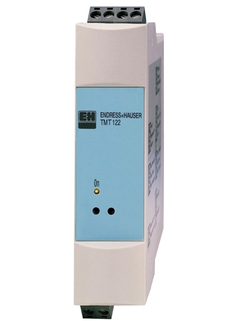

iTEMP TMT122
Hutschienen-Temperaturtransmitter
Umformung des Sensorsignals in ein stabiles und standardisiertes Ausgangssignal für alle Branchen.
Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen, branchenübergreifend. Der konfigurierbare Transmitter überträgt gewandelte Signale von Widerstandsthermometern und Thermoelementen sowie von Widerstands- und Spannungssignalen über die HART® Kommunikation. Schnelle und einfache Bedienung, Visualisierung und Wartung mittels PC und Konfigurationssoftware. Hutschienenmontage nach IEC 60715 (Gehäusebreite: 22,5 mm).
- F
- L
- E
- X
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
Spezifikation im Überblick
-
Genauigkeit
(Pt100, -50...200 °C) <= 0,2 K
(Pt100, -58...392 °F) <= 0,4 °F
-
Loading alternative products
Zusatzkomponenten
-
Vorteile
Universell programmierbar mit HART® -Protokoll
Hohe Genauigkeit im gesamten Umgebungstemperaturbereich
Ausfallinformation bei Fühlerbruch oder Fühlerkurzschluss, konform nach NAMUR NE 43
EMV nach NAMUR NE 21, CE
Ex-Zulassungen: ATEX Ex ia, FM IS, CSA IS
...
-
Anwendungsgebiet
Temperaturtransmitter mit HART® -Protokoll zur Umwandlung verschiedener Eingangssignale in ein analoges, skalierbares 4 bis 20 mA Ausgangssignal
Eingang: Widerstandsthermometer (RTD), Thermoelemente (TC), Widerstandsgeber (Ω), Spannungsgeber (mV)
HART...
Dokumente / Handbücher / Software
-
iTEMP HART® DIN rail TMT122
Universeller Temperaturtransmitter für Widerstandsthermometer,
Thermoelemente, Widerstands- und
Spannungsgeber, einstellbar über HART® -ProtokollTechnische Information (TI) -
Betriebsanleitung ReadWin 2000
Betriebsanleitung ReadWin 2000
Betriebsanleitung (BA) -
Operating manual iTEMP HART Communication
iTEMP HART Communication TMT 182/TMT 122
Betriebsanleitung (BA) -
ReadWin® Quick Setup
Operating Manual
ReadWin® Quick Setup Temperature
PC SoftwareBetriebsanleitung (BA) -
Brief operating instructions iTEMP® HART® DIN rail TMT122
DIN rail temperature transmitter for RTD, TC, resistance and voltage
"sensors; Communication via HART®-protocol"Kurzanleitung (KA)12/12Deutsch , Englisch , Französisch -
iTEMP TMT122
ATEX: II2(1)G Ex ia IIC T4...T6 Gb
Safety Instructions
ATEX: II2(1)G Ex ia IIC T4...T6 Gb
Ex-Sicherheitshinweise (XA) -
Safety instructions ATEX II3G, iTEMP TMT122
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
iTEMP TMT121/127/128, TMT112, TMT122
ATEX:
II 3G: Ex nA IIC T6... T4 Gc
Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.Ex-Sicherheitshinweise (XA) -
Control Drawing CSA iTEMP TMT122
DIN rail temperature transmitter iTEMP TMT122
Installation Notes for hazardous locationsZertifikat FM/CSA (ZD) -
Control Drawing FM iTEMP TMT122
DIN rail temperature transmitter iTEMP TMT122
Installation Notes for hazardous locations (FM approval)Zertifikat FM/CSA (ZD) -
iTEMP HART® TMT122
Temperaturtransmitter mit HART Kommunikation
Handbuch zur Funktionalen Sicherheit (SIL)Sonderdokumentation (SD) -
iTEMP TMT112/TMT122
Herstellerinformation für Anwender betreffend Hardwareänderung (NE53)
Elektronische Bauteile wurden geändert, die eine DeviceRel (xx.yy.zz)
Änderung an der
yy-Stelle notwendig macht. Die Hardwareversion wurde an der letzten
Stelle erhöht.
Die Varianten TMT122/112-xBxxx; TMT122/112-xCxxx; TMT122/112-xDxxx;
TMT122/112-xExxx; TMT122/112-xFxxx haben keine SIL Konformität.Herstellerinformation (MI) -
Mesure de température
Capteurs et transmetteurs pour les industries de process
Arbeitsgebiete (FA)12/19Französisch -
温度测量
过程工业用温度传感器和温度变送器
Arbeitsgebiete (FA)12/14Chinesisch -
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznychArbeitsgebiete (FA)10/14Polnisch -
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.Arbeitsgebiete (FA)06/13Russisch -
Misura della temperatura
Termometri e trasmettitori
per l'industria di processoArbeitsgebiete (FA)04/18Italienisch -
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Arbeitsgebiete (FA)04/18Spanisch -
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)03/13Englisch -
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler
Arbeitsgebiete (FA)03/13Türkisch -
Temperature measurement
Thermometers and transmitters for the process industry
Arbeitsgebiete (FA)02/20Englisch -
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Arbeitsgebiete (FA)02/20Deutsch -
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли
Kompetenzbroschüre (CP)08/11Russisch -
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленностиKompetenzbroschüre (CP)04/10Russisch -
EDD Single, PDM_HART_TE_iTEMP_TMT112_0x00C9_0x02_0x03, 24.10.2017 (Temperature, iTEMP, 0x00C9)
HART,
PDM Version: 6.0 SP5, 8.2.1, 9.1Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, iTemp_TMT122_V1_1, 26.10.2020 (Temperature, iTEMP, 0x00C9)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Produktwurzel: TST310-, TSC310-, TPC100-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Erklärungsnummer: HE_00237_04.15
Hersteller Spezifikation: Explosion protection, EMCHerstellererklärungRussisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Erklärungsnummer: HE_00455_01.17
Hersteller Spezifikation: RoHSHerstellererklärungEnglisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Erklärungsnummer: EC_00323_01.16EU ErklärungDeutsch , Englisch , Französisch -
DIN Rail Transmitter
Produktwurzel: TMT112-, TMT121-, TMT122-, TMT127-, TMT128-
Erklärungsnummer: EC_00162_02.16EU ErklärungDeutsch , Englisch , Französisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Erklärungsnummer: EC_00092_03.15EU ErklärungDeutsch , Englisch , Französisch -
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
Produktwurzel: TMT127-, TMT128-, TMT142-, TMT162-, TMT180-, TMT180L-, TMT181-, TMT181L-, TMT182-, TMT182L-, TMT187-, TMT188-, TMT80-, TMT82-, TMT84-, TMT85-, OTMT127-, OTMT128-, OTMT187-, OTMT188-, OTMT80-, OTMT82-, OTMT84-, OTMT85-, TID10-, TMT111L-, TMT112-, TMT112L-, TMT121-, TMT121L-, TMT122-, TMT125-
Erklärungsnummer: EC_00567_01.17EU ErklärungDeutsch , Englisch , Französisch -
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process TC direct in contact
Produktwurzel: TMT188-, TMT71-, TMT72-, TMT80-, TMT82-, TMT84-, TMT85-, TPC100-, TPC300-, TS111-, TS211-, TST310-, TST602-, TMT187-, TMT182-, TMT181-, TMT180-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, TET300-, TSC310-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC N RU D-DE.AB53.B.01191/20MiscellaneousRussisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: Europa (ATEX)
Zulassungsstelle: PTB
Kategorie: II 2(1) G
Zündschutzart: Ex ia [ia Ga] IIC T6 GbEx AusrüstungDeutsch , Englisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex nA IIC T6...T4 GcEx AusrüstungChinesisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: International (IECEx)
Zulassungsstelle: PTB
Zündschutzart: Ex ia IICEx AusrüstungEnglisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: USA
Zulassungsstelle: CSA
Kategorie: I/1,2/A,B,C,D/
Zündschutzart: IS, NIEx AusrüstungEnglisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: USA
Zulassungsstelle: FM
Kategorie: I/1,2/ABCD
Zündschutzart: NI, IS, AExEx AusrüstungEnglisch -
ACCESSORIES, DIN Rail Transmitter, Field transmitter, head transmitters
Produktwurzel: TMT85-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-, TID10-
Zündschutzart: [Ex ia Ga] IIC T6...T4 Gb, Ex d IIC T6...T4 Ga, Ex d IIC T6...T4 Ga/Gb, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIIC T6...T4 Dc, Ex tb IIIC Txxx°C GbEx AusrüstungRussisch -
DIN Rail Transmitter
Produktwurzel: TMT122-
Region/Land: China
Zulassungsstelle: NEPSI
Zündschutzart: Ex ia IIC T6...T4 Ga/GbEx AusrüstungChinesisch -
DIN Rail Transmitter, head transmitters, Field transmitter
Produktwurzel: TMT85-, TMT162-, TMT82-, TMT84-, TMT80-, TMT188-, TMT187-, TMT182-, TMT181-, TMT180-, TMT142-, TMT128-, TMT127-, TMT121-, TMT112-, TMT122-, TMT111-
Region/Land: Russland
Zulassungsstelle: Rosstandart
Zulassungsnummer: OC.C.32.004.A NO 74639MetrologyRussisch -
DIN Rail Transmitter
Produktwurzel: TMT121-, TMT122-, TMT127-, TMT128-
Region/Land: International
Zulassungsstelle: DNVGLMarineEnglisch -
RTD-thermometer, head transmitters, DIN Rail Transmitter, process displays, Memo-Graph, Field transmitter, Ecograph, contactors / transmitters
Produktwurzel: TMT85-, TMT162-, TMT142-, RIA14-, RIA16-, RIA45-, RIA46-, RMA42-, RSG35-, RSG45-, TMR31-, TMR35-, TMT84-, TMT82-, TMT188-, TMT187-, TMT182-, TMT181-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT180-, TMT111-, TTR35-, TTR31-, RSG40-
Region/Land: Kanada, USA
Zulassungsstelle: ULOrdinary Location Product SafetyEnglisch
Zubehör / Ersatzteile
-
-
Bestellnummer 51006248
Klemme steckbar 4pol SMSTB2,5 bedr. 6543
-
Bestellnummer 51006249
Klemme steckbar 4pol SMSTB2,5 bedr. 6543
-
Bestellnummer 51006250
Klemme steckbar 2pol. RM5 bedr. -/+
-
Bestellnummer 51006251
Klemme steckbar 2pol. RM5 bedr. -/+
-
Bestellnummer 71402350
Set, 10x Fixierschieber Gehäuse
für RMA42x/RMx621/RTA421/RN221N/TMT12x
-
Bestellnummer FXA195-
Commubox FXA195
Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.
-
Bestellnummer READWIN-
Readwin 2000 Bedien- + Auslesesoftware
-
Bestellnummer
Das Gerät ist nicht reparierbar
-
-
