iTHERM TM401
Modulares Widerstandsthermometer - Basistechnologie

Produktbild hygienisches RTD Thermometer TM401 ©Endress+Hauser

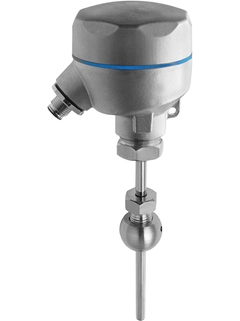

Produktbild hygienisches RTD Thermometer TM401 mit kugelförmigem Einschweißadapter ©Endress+Hauser
  • Produktbild hygienisches RTD Thermometer TM401
  • Produktbild hygienisches RTD Thermometer TM401 mit kugelförmigem Einschweißadapter

Einsatz in hygienischen und aseptischen Anwendungen der Lebensmittel- und Life Sciences Industrie

Dieses iTHERM Thermometer wurde speziell entwickelt, um kostengünstig Anforderungen aus der Lebensmittel- und Life Sciences Industrie zu erfüllen. Es bietet eine Reihe an Auswahlmöglichkeiten innerhalb eines klar gegliederten Standardproduktes. Ergebnis: Zeit- und Kosteneinsparung durch einfache und schnelle Produktauswahl. Im Bereich Basistechnologie mit fest eingebautem Messeinsatz bietet das Gerät alle gängigen, hygienischen Prozessanschlüsse sowie internationale Zertifikate - zum besten Preis-/Leistungsverhältnis.

  • Preisangaben nach Anmeldung und Konfiguration

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

TM401
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • Bestes Preis-/Leistungsverhältnis und schnelle Lieferzeit

    • Benutzerfreundlichkeit und Sicherheit von der Produktauswahl bis zur Wartung

    • Internationale Zertifizierung: Hygienerichtlinien nach 3-A®, EHEDG, ASME BPE, FDA, TSE Tierfettfrei

    • Große Auswahl an...

  • Anwendungsgebiet

    • Speziell entwickelt für den Einsatz in hygienischen und aseptischen Anwendungen der Lebensmittel- und Life Sciences Industrie

    • Messbereich: –50...+200 °C (–58...+392 °F)

    • Druckbereich bis zu 50 bar (725 psi)

    • Schutzklasse bis IP69K

    • In nicht...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    metrische Version

    hygienische Applikationen

    aseptische Applikationen

    hygienische Prozessanschlüsse

    mit Halsrohr

  • Anschlusskopf

    TA30A - Aluminium - Klappdeckel

    TA30R - Edelstahl gestrahlt - Schraubdeckel

    TA30R - Edelstahl handpoliert - Schraubdeckel

    TA30S - Polypropylene - Schraubdeckel

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

  • Messeinsatz

    ohne austauschbaren Messeinsatz

  • Außendurchmesser Schutzrohr / Messeinsatz

    6,0 mm (0,24")

    8,0 mm (0,31")

  • Max. Eintauchlänge auf Anfrage

    bis 400 mm (15,75")

  • Werkstoff Schutzrohr

    316L

  • Prozessanschluss

    Klemmverschraubung

    Triclamp

    Microclamp

    Clamp-Anschlüsse nach ISO2852

    Ingold

    G3/4" Liquiphant

    G1" Liquiphant

    Varivent

    SMS 1147

    Rohrverschraubungen nach DIN 11851

  • Form der Spitze

    gerade

    reduziert

  • Oberflächengenauigkeit Ra

    0,76 μm (30 μin)

    0,38 μm (15 μin)

  • Arbeitsbereich

    PT100:

    -50 °C … 200 °C

    (-58 °F … 392 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 40 bar (580 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

  • Ansprechzeit

    abhängig vom Aufbau

  • Aufnahme Kopftransmitter

    ja (4 ... 20 mA, HART)

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71182602

      Ersatzteilkit Dichtung TA30A / TA30D

      5x O-Ring 3,69x1,78 5x 0-Ring 74,7x2,75

    • Bestellnummer 71182606

      Ersatzteilkit Dichtung TA30R

      5x O-Ring 57x2,5 5x O-Ring 64,3x1,8 blau

    • Bestellnummer 71367427

      Ersatzteilkit Ring D21/di 10xgrün,10 St.

      Verpackungsheit: 10 Stück

    • Bestellnummer 71383294

      Ersatzteilkit Dichtung Da21/10x2EPDM 10S

      10 Stück

    • Bestellnummer 60022519

      Verschlussschraube G1/2 1.4435

    • Bestellnummer 71215757

      Ersatzteilkit Druckschraube TK40 G1/4 d6

    • Bestellnummer 52018765

      Einschweissadapter G3/4, d=50, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, 11371. Verwendung: TMR35.

    • Bestellnummer 52028295

      Einschweissadapter G3/4, d=29, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Für Rohrmontage. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material Dichtung: Silikon O-Ring. FDA, EHEDG konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Bestellnummer 52021717

      O-Ring 14,9x2,7 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 75. Verwendung: Einschweissadapter G3/4, 316L, (71258355) Behältermontage, (71258357) Rohrmontage, frontb., FTL31/FTL33, FTW23/FTW33, QMW43, Einschweissadapter G3/4, 316L, 3.1, (52018765) Behältermontage, (52028295) Rohrmontage, frontb., FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Bestellnummer 52001052

      Einschweissadapter G3/4, d=55, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FTL50/FTL50H, FTL80. Verwendung: TMR35.

    • Bestellnummer 52011897

      Einschweissadapter G3/4, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FTL50/FTL50H, FTL80. Verwendung: TMR35.

    • Bestellnummer 52014473

      O-Ring 21,89x2,62 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G3/4, 316L (52001052) frontb., 316L, 3.1 (52011897) frontb., FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Bestellnummer 52001051

      Einschweissadapter G1, d=60, 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Bestellnummer 52011896

      Einschweissadapter G1, d=60, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Verwendung: TM401/TM411, TMR35.

    • Bestellnummer 71093129

      Einschweissadapter G1, d=53, 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon O-Ring. FDA, EHEDG, 3-A konform. Verwendung: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35.

    • Bestellnummer 52014472

      O-Ring 28,17x3,53 VMQ, FDA, 5 St.

      Werkstoff: Silikon VMQ 70. Verwendung: Einschweissadapter G1, 316L, (52001051) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Einschweissadapter G1, 316L, 3.1, (52011896) frontb., FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Schiebemuffe FTM21.

    • Bestellnummer 52001221

      Einschweissadapter G1, ausrb., 316L

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Liquiphant ist ausrichtbar. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL330H/330L.

    • Bestellnummer 52011898

      Einschweissadapter G1, ausrb., 316L, 3.1

      Frontbündige Abdichtung Prozessanschluss. Werkstoff: 316L. Liquiphant ist ausrichtbar. Abnahmeprüfzeugnis EN10204-3.1 Material. Dichtung: Silikon Profildichtung. FDA, EHEDG, 3-A konform. Verwendung: FTL20/FTL20H, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTL330H/FTL330L.

    • Bestellnummer 52014424

      Profildichtung 29x36x3,7, FDA, 5 St.

      Werkstoff: Silikon VMQ. Verwendung: Prozessanschluss G1 frontb., Einschweissadapter G1, 316L, ausrichtbar (52001221), Einschweissadapter G1, 316L, 3.1, ausrichtbar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Einschweissadapter RD52, 316L, ausrichtbar, (52001047), 316L, 3.1, ausrichtbar, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H.

    • Bestellnummer 71405560

      Schweißadapter M12x1.5 1.4435/316L

    • Bestellnummer 71424800

      Einschweissmuffe für G1/2 Dichtsystem

      für Verbindung mit G1/2" Innengewinde. Werkstoff 316L/1.4435. 2x Leckagebohrung.

    • Bestellnummer XPT0002-DC

      Stecker M12 PA, M20, 316, IP67, NEMA6, -40...+105oC

    • Bestellnummer XPT0004-

      Ersatzteilkit Deckel Anschlusskopf TA30R

      Deckel Anschlusskopf

  • A
    • Nr A Bestellnummer TA30A-

      Anschlusskopf TA30A

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: niedrig, klappbar, opt. Fenster. Material: Aluminium. Pulverbeschichtung: Polyester. Farbe: Grundkörper blau, Deckel grau. Umgebungstemp.: -50..150 oC (Gehäuse). Schutzart: IP66/68, NEMA 4X (Gehäuse).

    • Nr A Bestellnummer TA30R-

      Anschlusskopf TA30R

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter + optionale Anzeige. Deckel: geschraubt, optionales Fenster. Material: Edelstahl 316L. Farbe: Stahl (ohne Beschichtung). Umgebungstemperatur: -50...85/130 oC (Anzeige/Standard). Schutzart: IP66/68, NEMA4X; IP69K (Gehäuse). :: einfache Verdrahtung durch beste Zugänglichkeit. :: kompakte Bauform und geringes Gewicht.

    • Nr A Bestellnummer TA30S-

      Anschlusskopf TA30S

      Aufnahme für Anschlussklemmenblock oder Kopftransmitter. Deckel: geschraubt. Material: Polypropylen. Farbe: weiß. Umgebungstemperatur: -30...+130oC. Schutzart: IP65, NEMA4X (Gehäuse). :: einfache Verdrahtung durch gute Zugänglichkeit. :: kompakte Bauform, geringes Gewicht.

    • Bestellnummer TK40-

      iTHERM TK40 Klemmverschraubung

      Klemmverschraubung zum Einschweissen mit hygienischem Design. Für Anwendungen in der Getränke- und Nahrungsmittel- sowie in der pharmazeutischen Industrie.

    • Bestellnummer XPT0001-

      Ersatzteilkit Dichtung für TK40 XPT0001

      Lieferumfang 5 Stück pro Kit

    • Bestellnummer FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

    • Bestellnummer READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Bestellnummer TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

  • B
    • Nr B Bestellnummer TMT180-

      iTEMP TMT180, Kopftransmitter Pt100

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD. 2-Leiter 4-20mA. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr B Bestellnummer TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr B Bestellnummer TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Nr B Bestellnummer TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.
