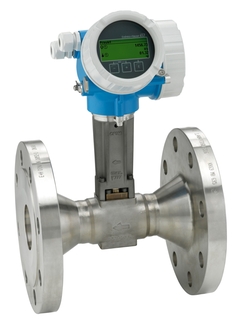

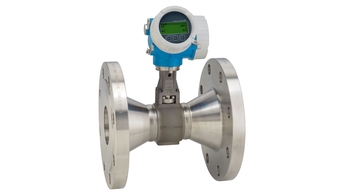

std_productprofile_product_usp_8143. std_productprofile_product_usp2_38906_1511797358. Speziell für Anwendungen mit sehr geringem oder reduziertem Durchfluss.
Messaufnehmer‐Features
Kosten- und Zeiteinsparung – kein Eingriff in die Rohrleitung nötig für Nennweitenreduzierung. Hohe Verfügbarkeit – bewährte Beständigkeit gegen Vibrationen, Temperaturschocks und Wasserschläge. std_productprofile_product_benefits_8115. std_successorproducts_product_differentiating_tech_features_8153_1511797724. Nennweiten (Anschlussrohr) bis DN 250 (10"). std_successorproducts_product_differentiating_tech_features_8155_1511885807.
Messumformer-Features
Komfortable Geräteverdrahtung – separater Anschlussraum. Sichere Bedienung – kein Öffnen des Geräts dank Anzeige mit Touch Control und Hintergrundbeleuchtung. Integrierte Verifizierung – Heartbeat Technology. Anzeigemodul mit Datenübertragungsfunktion. Robustes Zweikammergehäuse. Anlagensicherheit: weltweite Zulassungen (SIL, Ex).
Flüssigkeit: 0,26...545 m³/h (0,15...321 ft³/min) messstoffabhängig: Wasser mit 1 bar a, 20 °C (14,5 psi a, 68° F) Dampf, Gas: 3,6...7262 m³/h (2,12...4274 ft³/min) messstoffabhängig: Dampf mit 180 °C, 10 bar a (356 °F, 145 psi a); Luft mit 25 °C, 4,4 bar a (77 °F, 63,8 psi a)
Max. Prozessdruck
PN 40, Class 300, 20K
Messstofftemperaturbereich
Standard: –40...+260 °C (–40...+500 °F) Hoch‐/Niedertemperatur (Option): –200...+400 °C (–328...+752 °F) Hoch‐/Niedertemperatur (auf Anfrage): –200...+450 °C (–328...+842 °F)
Umgebungstemperaturbereich
Kompaktausführung: –40...+80 °C (–40...+176 °F) Getrenntausführung: –40...+85 °C (–40...+185 °F)
Kompaktausführung: IP66/67, Type 4X enclosure Messaufnehmer‐Getrenntausführung: IP66/67, Type 4X enclosure Messumformer‐Getrenntausführung: IP66/67, Type 4X enclosure
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen) Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich Abgesetzte Anzeige erhältlich
Ausgänge
4‐20 mA HART (passiv) 4‐20 mA (passiv) Impuls‐/Frequenz‐/Schaltausgang (passiv)
Eingänge
4‐20 mA (passiv)
Digitale Kommunikation
HART, PROFIBUS PA, FOUNDATION Fieldbus
Energieversorgung
DC 12...35 V (4‐20 mA HART mit/ohne Impuls‐/Frequenz‐/Schaltausgang) DC 12...30 V (4‐20 mA HART, 4‐20 mA) DC 12...35 V (4‐20 mA HART, Impuls‐/Frequenz‐/Schaltausgang, 4‐20 mA Eingang) DC 9...32 V (PROFIBUS PA, Impuls‐/Frequenz‐/Schaltausgang)
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Druckzulassungen und -zertifikate
PED, CRN, AD 2000
Materialzertifikate
3.1‐Material NACE MR0175/MR0103, PMI (auf Anfrage); Schweißtest gemäß ISO 15614‐1, ähnlich zu ASME IX (auf Anfrage)
Produkt‐Headline
std_productprofile_product_usp_8143. std_productprofile_product_usp2_38906_1511797358. Speziell für Anwendungen mit sehr geringem oder reduziertem Durchfluss.
Messaufnehmer‐Features
Kosten- und Zeiteinsparung – kein Eingriff in die Rohrleitung nötig für Nennweitenreduzierung. Hohe Verfügbarkeit – bewährte Beständigkeit gegen Vibrationen, Temperaturschocks und Wasserschläge. std_productprofile_product_benefits_8115. std_successorproducts_product_differentiating_tech_features_8153_1511797724. Nennweiten (Anschlussrohr) bis DN 250 (10"). std_successorproducts_product_differentiating_tech_features_8155_1511885807.
Messumformer-Features
Komfortable Geräteverdrahtung – separater Anschlussraum. Sichere Bedienung – kein Öffnen des Geräts dank Anzeige mit Touch Control und Hintergrundbeleuchtung. Integrierte Verifizierung – Heartbeat Technology. Anzeigemodul mit Datenübertragungsfunktion. Robustes Zweikammergehäuse. Anlagensicherheit: weltweite Zulassungen (SIL, Ex).
Flüssigkeit: 0,26...545 m³/h (0,15...321 ft³/min) messstoffabhängig: Wasser mit 1 bar a, 20 °C (14,5 psi a, 68° F) Dampf, Gas: 3,6...7262 m³/h (2,12...4274 ft³/min) messstoffabhängig: Dampf mit 180 °C, 10 bar a (356 °F, 145 psi a); Luft mit 25 °C, 4,4 bar a (77 °F, 63,8 psi a)
Max. Prozessdruck
PN 40, Class 300, 20K
Messstofftemperaturbereich
Standard: –40...+260 °C (–40...+500 °F) Hoch‐/Niedertemperatur (Option): –200...+400 °C (–328...+752 °F) Hoch‐/Niedertemperatur (auf Anfrage): –200...+450 °C (–328...+842 °F)
Umgebungstemperaturbereich
Kompaktausführung: –40...+80 °C (–40...+176 °F) Getrenntausführung: –40...+85 °C (–40...+185 °F)
Kompaktausführung: IP66/67, Type 4X enclosure Messaufnehmer‐Getrenntausführung: IP66/67, Type 4X enclosure Messumformer‐Getrenntausführung: IP66/67, Type 4X enclosure
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen) Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich Abgesetzte Anzeige erhältlich
Ausgänge
4‐20 mA HART (passiv) 4‐20 mA (passiv) Impuls‐/Frequenz‐/Schaltausgang (passiv)
Eingänge
4‐20 mA (passiv)
Digitale Kommunikation
HART, PROFIBUS PA, FOUNDATION Fieldbus
Energieversorgung
DC 12...35 V (4‐20 mA HART mit/ohne Impuls‐/Frequenz‐/Schaltausgang) DC 12...30 V (4‐20 mA HART, 4‐20 mA) DC 12...35 V (4‐20 mA HART, Impuls‐/Frequenz‐/Schaltausgang, 4‐20 mA Eingang) DC 9...32 V (PROFIBUS PA, Impuls‐/Frequenz‐/Schaltausgang)
Kalibrierung durchgeführt auf akkreditierten Kalibrieranlagen (gemäß ISO/IEC 17025)
Druckzulassungen und -zertifikate
PED, CRN, AD 2000
Materialzertifikate
3.1‐Material NACE MR0175/MR0103, PMI (auf Anfrage); Schweißtest gemäß ISO 15614‐1, in Anlehnung an ASME IX (auf Anfrage)
Produkt‐Headline
std_productprofile_product_usp_8143. std_productprofile_product_usp2_38906_1511797358. Speziell für Anwendungen mit sehr geringem oder reduziertem Durchfluss.
Messaufnehmer‐Features
Kosten- und Zeiteinsparung – kein Eingriff in die Rohrleitung nötig für Nennweitenreduzierung. Hohe Verfügbarkeit – bewährte Beständigkeit gegen Vibrationen, Temperaturschocks und Wasserschläge. std_productprofile_product_benefits_8115. std_successorproducts_product_differentiating_tech_features_8153_1511797724. Nennweiten (Anschlussrohr) bis DN 250 (10"). std_successorproducts_product_differentiating_tech_features_8155_1511885807.
Messumformer-Features
Komfortable Geräteverdrahtung – separater Anschlussraum. Sichere Bedienung – kein Öffnen des Geräts dank Anzeige mit Touch Control und Hintergrundbeleuchtung. Integrierte Verifizierung – Heartbeat Technology. Anzeigemodul mit Datenübertragungsfunktion. Robustes Zweikammergehäuse. Anlagensicherheit: weltweite Zulassungen (SIL, Ex).
Flüssigkeit: 0,26...545 m³/h (0,15...321 ft³/min) messstoffabhängig: Wasser mit 1 bar a, 20 °C (14,5 psi a, 68° F) Dampf, Gas: 3,6...7262 m³/h (2,12...4274 ft³/min) messstoffabhängig: Dampf mit 180 °C, 10 bar a (356 °F, 145 psi a); Luft mit 25 °C, 4,4 bar a (77 °F, 63,8 psi a)
Max. Prozessdruck
PN 40, Class 300, 20K
Messstofftemperaturbereich
Standard: –40...+260 °C (–40...+500 °F) Hoch‐/Niedertemperatur (Option): –200...+400 °C (–328...+752 °F) Hoch‐/Niedertemperatur (auf Anfrage): –200...+450 °C (–328...+842 °F)
Umgebungstemperaturbereich
Kompaktausführung: –40...+80 °C (–40...+176 °F) Getrenntausführung: –40...+85 °C (–40...+185 °F)
Kompaktausführung: IP66/67, Type 4X enclosure Messaufnehmer‐Getrenntausführung: IP66/67, Type 4X enclosure Messumformer‐Getrenntausführung: IP66/67, Type 4X enclosure
Anzeige/Bedienung
4‐zeilige, beleuchtete Anzeige mit Touch Control (Bedienung von außen) Konfiguration via Vor‐Ort‐Anzeige und Bedientools möglich Abgesetzte Anzeige erhältlich
Ausgänge
4‐20 mA HART (passiv) 4‐20 mA (passiv) Impuls‐/Frequenz‐/Schaltausgang (passiv)
Eingänge
4‐20 mA (passiv)
Digitale Kommunikation
HART, PROFIBUS PA, FOUNDATION Fieldbus
Energieversorgung
DC 12...35 V (4‐20 mA HART mit/ohne Impuls‐/Frequenz‐/Schaltausgang) DC 12...30 V (4‐20 mA HART, 4‐20 mA) DC 12...35 V (4‐20 mA HART, Impuls‐/Frequenz‐/Schaltausgang, 4‐20 mA Eingang) DC 9...32 V (PROFIBUS PA, Impuls‐/Frequenz‐/Schaltausgang)
