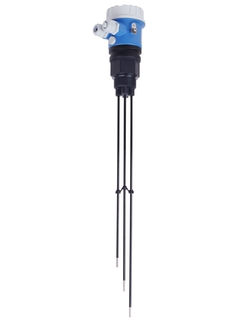

Konduktive Grenzstanddetektion
Liquipoint FTW31
Stabsonde zur Mehrpunktdetektion von bis zu 5 Schaltpunkten
Der Liquipoint FTW31 bietet einfache und sichere Grenzstanddetektion in leitfähigen Flüssigkeiten. Das Messgerät erlaubt vielfältige Anwendungen dank Mehrpunktdetektion (bis zu 5 Sonden).
Zusatzkomponenten
-
Vorteile
Preiswerte Sonde für leitfähige Flüssigkeiten, erlaubt mit einer Sonde bis zu fünf Grenzstände zu detektieren
Kein Abgleich erforderlich
Standardeinstellung für die häufigsten leitfähigen Flüssigkeiten
Keine bewegten Teile im Tank - hohe Lebensdauer und...
-
Anwendungsgebiet
Für leitfähige Flüssigkeiten (ab 10 μS/cm) zur Grenzstanderfassung wie z. B. Überfüllsicherung, Trockenlaufschutz, Zweipunktregelung von Pumpen oder Mehrpunktdetektion.
Prozessanschlüsse: Gewinde
Sensorlänge: 0,1 bis 4 m
Temperatur: -40 bis +100 °C
...
Dokumente / Handbücher / Software
-
Einschweißadapter, Prozessadapter und Flansche
Füllstand- und Druckmesstechnik
Technische Information (TI) -
Liquipoint T FTW31, FTW32
Technische Information
Grenzschalter zur Mehrpunktdetektion in leitfähigen
FlüssigkeitenTechnische Information (TI) -
Liquipoint T FTW31, FTW32
Operating Instructions
Point level switch for multiple point detection in conductive
liquidsKurzanleitung (KA)07/10Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Liquipoint T FTW31, FTW32
Operating Information
Point level switch for multiple point detection in conductive liquids
Kurzanleitung (KA)04/13Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch -
Safety Instructions
Liquipoint T FTW31, FTW32
II 2 G Ex ia/ib IIC T5...T6 Gb
II 2 G Ex ia/ib IIB T5...T6 Gb
TÜV 03 ATEX 2069Ex-Sicherheitshinweise (XA) -
Liquipoint T
FTW31, FTW32
Approval No.: EG 03 004-a
ATEX II 3 G
Protection:
EEx nA [L] IIC T6
EEx nC [L] IIC T6Ex-Sicherheitshinweise (XA) -
Leckagesonden mit Messumformer
Liquipoint FTW31, FTW32
WHG
Allgemeine bauaufsichtliche Zulassung
Z-65.40-360 (DIBt)Zertifikat (ZE) -
Mesure de niveau
Aperçu des produits pour des applications dans des liquides et des
solides en vracArbeitsgebiete (FA)03/19fr -
Füllstandmesstechnik
Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern
Arbeitsgebiete (FA)03/17Deutsch -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Level measurement
Product overview for applications in liquids and bulk solids
Arbeitsgebiete (FA)03/17Englisch -
Catálogo Medición y Detección de nivel
Gama de productos para aplicaciones con líquidos y sólidos
Arbeitsgebiete (FA)03/17Spanisch -
Catálogo soluciones esenciales
Alta calidad a precios competitivos
Kompetenzbroschüre (CP)01/17Spanisch -
E-direct Produktcatalogus 2018-2019
High quality, low price
Endress+Hauser Kataloge (EC)10/18Niederländisch -
E-direct Produktkatalog 2019/2020
Hohe Qualität zum kleinen Preis!
Endress+Hauser Kataloge (EC)09/19Deutsch -
Catalogue Produits E-direct 2019/2020 Français
La qualité Endress+Hauser à petit prix !
Endress+Hauser Kataloge (EC)09/19fr -
Liquipoint T FTW31 / FTW32 NICHT EX
Grenzstandmessung Konduktiv ( Stab oder Seilvariante ) NICHT EX-BEREICH
Füllstandaufnehmer ausgeführt als PP-teilisolierte 2, 3 oder 5 Sonde zur
konduktiven
Grenzstanddetektion. Kompakt wie auch getrennt instrumentierbar (keine 5
Stäbe/Seile
als Kompakt-Ausführung möglich)Ausschreibungstext11/16Deutsch -
Liquipoint T FTW31
Füllstandaufnehmer ausgeführt als PP-teilisolierte 2, 3 oder 5 Stabsonde
zur konduktiven Grenzstanddetektion. Kompakt wie auch getrennt
instrumentierbar (keine 5 Stäbe kompakt Ausführung möglich)Ausschreibungstext11/09Deutsch -
Liquipoint T FTW31
1 Level sensor designed as PP-partially insulated 2, 3 or 5-rod probe
for conductive level limit detection.Ausschreibungstext09/05Englisch -
Liquipoint T FTW31 / FTW32 EX
Grenzstandmessung Konduktiv ( Stab oder Seilvariante ) EX-BEREICH
Füllstandaufnehmer ausgeführt als PP-teilisolierte 2, 3 oder 5 Sonde zur
konduktiven
Grenzstanddetektion. Kompakt wie auch getrennt instrumentierbar (keine 5
Stäbe/Seile
als Kompakt-Ausführungmöglich)Ausschreibungstext06/16Deutsch -
Liquipoint T
Produktwurzel: FTW31-
Erklärungsnummer: HE_00822_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Liquipoint T
Produktwurzel: FTW31-
Erklärungsnummer: HE_00825_01.17
Hersteller Spezifikation: RoHSHerstellererklärungChinesisch -
Liquipoint T
Produktwurzel: FTW31-, FTW32-
Erklärungsnummer: EC_00733_01.19EU ErklärungDeutsch , Englisch , fr -
Liquipoint T
Produktwurzel: FTW31-, FTW32-
EU ErklärungDeutsch , Englisch , fr -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Produktwurzel: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05528MiscellaneousRussisch -
SYSTEM, Prosonic S, Prosonic M, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Einstabsonde, Dreistabsonde, Doppelstabsonde
Produktwurzel: FMR60-, FMR62-, FMU40-, FMU41-, FMU42-, FMU43-, FMU44-, FTI51-, FTI52-, FTL31-, FTL33-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL85-, FTW23-, FTW31-, FTW32-, FTW33-, NMR81-, NMR84-, FMR540-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU93-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR532-, FMR54-
Region/Land: Russia (TR CU), Russia (Declaration of Conformity)
Zulassungsstelle: EAC
Zulassungsnummer: EAEC_N_C-DE.MU62.B.0006019MiscellaneousRussisch -
Liquicap M, Liquicap T, Liquipoint T, Pumpenschutz
Produktwurzel: FMI21-, FMI51-, FMI52-, FTI51-, FTI52-, FTW31-, FTW32-, FTW360-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC № RU D-DE.AL32.B.07215MiscellaneousRussisch -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Produktwurzel: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-
Region/Land: Russia (Declaration of Conformity), Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: RU D-DE.MO10.B.05531MiscellaneousRussisch -
Liquipoint, Liquipoint T
Produktwurzel: FTW23-, FTW31-, FTW32-, FTW33-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TC BY_112 11.01. TP020 003 137MiscellaneousRussisch -
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquicap M, Liquicap T, Liquipoint, Liquipoint T, Pumpenschutz
Produktwurzel: FTW360-, FTW33-, FTW32-, FTW31-, FTW23-, FTI52-, FTI51-, FMI52-, FMI51-, FMI21-, 11961Z-, 11375Z-, 11371-, 11363Z-, 11362Z-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zulassungsnummer: TС RU D-DE.MU62.B.02537MiscellaneousRussisch -
Liquipoint T
Produktwurzel: FTW32-, FTW31-
Region/Land: Europa (ATEX)
Zulassungsstelle: TÜV
Kategorie: II 2 G
Zündschutzart: Ex ia IIC T6 GbEx AusrüstungDeutsch , Englisch -
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquipoint T
Produktwurzel: 11362Z-, 11363Z-, 11375Z-, 11961Z-, FTW31-, FTW32-
Region/Land: Russia (TR CU)
Zulassungsstelle: EAC
Zündschutzart: Ex iaEx AusrüstungRussisch -
Doppelstabsonde, Dreistabsonde, Einstabsonde, Liquipoint T, Multicap, Nivotester, Seilsonde, Stabsonde
Produktwurzel: FTW570Z-, FTW520Z-, FTW470Z-, FTW325-, FTW32-, FTW31-, EW11Z-, DC26-, DC16-, 21561ZF-, 21360ZF-, 11961Z-, 11375Z-, 11363Z-, 11362Z-, 11356ZF-
Region/Land: Deutschland
Zulassungsstelle: DIBt
Zulassungsnummer: DIBTZ-65-13-101Overfill PreventionDeutsch -
Liquipoint T
Produktwurzel: FTW31-, FTW32-
Region/Land: Deutschland
Zulassungsstelle: DIBt
Zulassungsnummer: DIBTZ-65-40-360Overfill PreventionDeutsch , Englisch -
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
Produktwurzel: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20-
Zulassungsstelle: TÜVPressure EquipmentDeutsch , Englisch
Zubehör / Ersatzteile
-
-
Order code
Gerät ist nicht reparierbar.
-
Order code 52017268
Deckel F24, PBT (FTW31/32), Dichtung
Verwendung: Ausführung ohne Elektronik.
-
Order code 52025606
Deckel F16 grau, PBTP, Dichtung
Dichtung EPDM. Verwendung: Gehäuse F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.
-
Order code 52004137
O-Ring 71,0x3,55 EPDM, 5 Stück
Verwendung: Deckel, Gehäuse F16, Polyester.
-
Order code 52017271
Elektronik FEW52
Verwendung: Grenzschalter, Konduktiv, FTW31/FTW32. Ausgang PNP 10,8-45VDC.
-
Order code 52017272
Elektronik FEW54
Verwendung: Grenzschalter, Konduktiv, FTW31/FTW32. Ausgang Relais 20-253VAC, 20-55VDC.
-
Order code 52017273
Elektronik FEW58
Verwendung: Grenzschalter, Konduktiv, FTW31/FTW32. Ausgang NAMUR.
-
Order code 52026734
-
Order code 52017270
Abstandshalter FTW31-Stäbe, 4 Stück
-
Order code 71127760
Wetterschutzhaube F16 Gehäuse
Verwendung: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.
-
-
-
Nr 57 Order code 52014047
Dichtring G1-1/2, 48x55, FA, 5 St.
Prozessdichtung DIN7603-A. Verwendung: Prozessanschluss, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schiebemuffe G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.
-
-
-
Order code 52014146
Befestigungsmutter G1-1/2
Sechskant, SW60. Verwendung: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10, FMR20.
-
-
Vorgänger
