Spezifikation im Überblick
-
Genauigkeit
+/- 6 mm
-
Prozesstemperatur
-60...+400 °C
-
Prozessdruck / max. Überlastdruck
Vakuum...160 bar
-
Max. Messdistanz
Standard: 20 m
Planarantenne im Schwallrohr: 38 m -
Prozessseitige Hauptmaterialien
316L
Anwendungsgebiet
Der Micropilot FMR54 ist für den Einsatz in Hochdruck- und Hochtemperatur-Anwendungen geeignet - mit der speziell entwickelten Planarantenne insbesondere für Schwallrohranwendungen. Der FMR54 Freifeldradar ist für die kontinuierliche, berührungslose Füllstandsmessung von Flüssigkeiten, Pasten und Schlämmen geeignet. Die Messung ist unabhängig von wechselnden Medien, Temperaturänderungen, Gasüberlagerungen und Dämpfen.

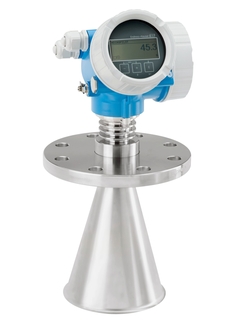

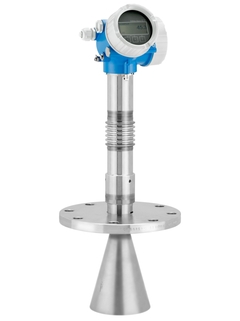

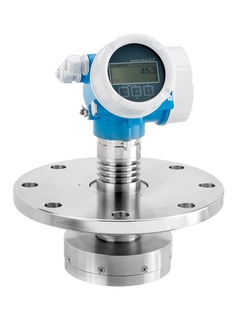

Hornantenne oder Planarantenne die speziell für Schwallrohranwendungen geeignet ist.
Prozessanschluss: Flansch
Temperatur: -196 bis +400 °C
Druck: -1 bis +160 bar
Maximaler Messbereich: 20 m
Messgenauigkeit: ± 6 mm
C-Band: 6 GHz
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, 5-Punkt-Linearitätsprotokoll
Vorteile
Hardware und Software entwickelt nach IEC 61508 bis SIL3 (in homogener Redundanz)
HistoROM Datenmanagement-Konzept für schnelle und einfache Inbetriebnahme, Wartung und Diagnose
Höchste Zuverlässigkeit dank neuer Multi-Echo Tracking Auswertung, selbst bei störenden Einbauten im Behälter
Zuverlässige berührungslose Messung selbst bei sich ändernden Medien und Prozessbedingungen
Heartbeat Technology für einen kosten-effektiven und sicheren Anlagenbetrieb während des gesamten Lebenszyklus
Einfache Integration in Leit- oder Asset-Management Systeme und intuitives, menügeführtes Bedienkonzept (vor Ort oder über das Leitsystem)
Weltweit einfachste Wiederholungsprüfung für SIL und WHG spart Zeit und Kosten
