Ultraschallmesstechnik
Laufzeitmessverfahren ToF

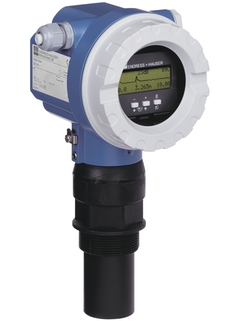

Prosonic FMU41

Prosonic FMU41 ©Endress+Hauser

Laufzeitmessverfahren Messprinzip

Kosteneffizientes Messgerät für anspruchsvolle Füllstandsmessungen in Flüssigkeiten und Schüttgütern bis 8 m

Der Prosonic FMU41 Sensor ist zur berührungslosen Füllstandsmessung in Flüssigkeiten, Pasten, grobkörnigen Schüttgütern und zur Durchflussmessung in offenen Gerinnen und Messwehren geeignet. Der Zwei-Draht oder Vier-Draht Kompakttransmitter kann in Lagertanks, Rührwerksbehältern, auf Halden und Förderbändern eingesetzt werden. Die Hüllkurve kann zur einfachen Diagnose vor Ort am Display ausgegeben werden. Linearisierungsfunktion (bis zu 32 Punkte) zur Ausgabe des Messwertes in beliebigen Längen-, Volumen- oder Durchflusseinheiten.

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Zuverlässiges, berührungsloses Messverfahren

    • Einfache menügeführte Vor-Ort-Bedienung über vierzeiliges Klartext-Display; 7 Sprachen wählbar

    • Hüllkurvendarstellung auf dem Vor-Ort-Display zur einfachen Diagnose

    • Hermetisch versiegelter und gekapselter Sensor

    • ...

  • Anwendungsgebiet

    Zwei-Draht oder Vier-Draht Messgerät zur berührungslosen Füllstands- und Durchflussmessung.

    • Prozessanschluss: Gewinde

    • Temperatur: -40 bis +80 °C

    • Druck: +0,7 bis +3 bar

    • Maximaler Messbereich: Flüssigkeiten 8 m, Schüttgüter 3,5 m

    • Blockdistanz:...

Details

  • Messprinzip

    Ultraschall

  • Produkt‐Headline

    kompakter Ultraschallsensor
    kostengünstige Lösung, auch für offene Gerinne

  • Max. Messabweichung

    niedrige Messgenauigkeit

  • Messbereich

    Messabstand 0,4...8m

  • Max. Prozessdruck

    atm.

  • Messstofftemperaturbereich

    -40...+80°C

  • Schutzart

    IP68

  • Ausgänge

    4...20mA(Hart),PA,FF

  • Eingänge

    2-Draht 16-36V DC
    4-Draht 16-36V DC
    90-253V AC 50/60Hz

  • Digitale Kommunikation

    PROFIBUS PA
    FOUNDATION Fieldbus

  • Zulassungen für explosionsgefährdeten Bereich

    ATEX
    FM
    CSA

  • Messprinzip

    Ultraschall

  • Merkmal / Anwendung

    Kompakter Füllstand-Ultraschallsensor

  • Versorgung / Kommunikation

    2/4-Draht (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Genauigkeit

    +/- 2 mm oder +/- 0,2% vom eingestellten Messbereich

  • Umgebungstemperatur

    -40 °C ... 80 °C

  • Prozesstemperatur

    -40 °C ... 80 °C

  • Prozessdruck absolut / max. Überlastdruck

    0,7 bar ... 3 bar abs

  • Prozessseitige Hauptmaterialien

    PVDF

  • Prozessanschluss

    G / NPT 2"

  • Blockdistanz

    0,35 m

  • Anwendung

    Anwendung

  • Max. Messdistanz

    Max. Messdistanz

  • Kommunikation

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Anwendungsgrenzen

    Anwendungsgrenzen

  • Messprinzip

    Ultraschall

  • Merkmal / Anwendung

    Kompakter Füllstand-Ultraschallsensor

  • Versorgung / Kommunikation

    2/4-Draht (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Genauigkeit

    +/- 2 mm oder +/- 0,2% vom eingestellten Messbereich 1)

  • Umgebungstemperatur

    -40 °C ... 80 °C

  • Prozesstemperatur

    -40 °C ... 80 °C

  • Prozessdruck absolut / max. Überlastdruck

    0,7 bar ... 3 bar abs

  • Prozessseitige Hauptmaterialien

    PVDF

  • Prozessanschluss

    G / NPT 2"

  • Blockdistanz

    0,35 m

  • Max. Messdistanz

    3,5 m

  • Kommunikation

    4 ... 20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Zertifikate / Abnahmen

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Anwendungsgrenzen

    Beachte Diagramm zur Reichweitenabschätzung

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 52006628

      Stecker, Geräte M20-M12 "PA" (WDM)150

      4-poliger Metallstecker zur Montage an Messgerät zur Anbindung an die Anschlussbox (WDM) oder Kabelbuchse (WDM). Kabellänge: 150mm. Nicht geeignet für PROMAG und PROMASS.

  • 12
    • Nr 12 Bestellnummer 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Bestellnummer 52010526

      Dichtungssatz FMU4x

      Bestehend aus: 1x O-Ring 113,9x3,53 EPDM. 1x O-Ring 72,0x3,0 EPDM. 1x O-Ring 49,21x3,53 EPDM. 1x Dichtung 47x58x2 EPDM. 1x Dichtung 59x68x2,5 EPDM. 2x O-Ring 17,0x2,0 EPDM. Verwendung: FMU40/FMU41/FMU42/ FMU43/FMU44.

  • 20
    • Nr 20 Bestellnummer 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 20 Bestellnummer 52005936

      Deckel F12/T12 Alu,Sichtscheibe,Dichtung

      Werkstoff: Aluminium. Verwendung: VU331, Gehäuse F12/T12, Micropilot M/S, Prosonic M, Levelflex M.

  • 11
    • Nr 11 Bestellnummer 52005643

      Abdeckhaube Gehäuse T12

      Kabelraum, Elektronik-seitig. Verwendung: Micropilot M/S, Prosonic M, Levelflex M.

    • Nr 11 Bestellnummer 52006026

      Deckel Anschlussraum F12/F23

      Abdeckhaube Anschlussraum. Verwendung: Micropilot M, Prosonic M, Levelflex M.

    • Nr 11 Bestellnummer 52019062

      Deckel Anschlussraum F12/F23, FHX40

      Abdeckhaube Anschlussraum. Verwendung: Separate Anzeige, Micropilot M, Prosonic M, Levelflex M.

  • 25
    • Nr 25 Bestellnummer 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 35
    • Nr 35 Bestellnummer 52006197

      Klemmenmodul 4-polig, HART, 2-Draht

      Verbindungskabel. Verwendung: Gehäuse F12/F23, Micropilot M, Levelflex M, Prosonic M.

    • Nr 35 Bestellnummer 52012156

      Klemmenmodul 4-polig, PA, FF

      PROFIBUS PA, FOUNDATION Fieldbus. Verwendung: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Bestellnummer 52013302

      Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12

      Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Bestellnummer 52013303

      Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12

      2-Draht,PROFIBUS PA/FOUNDATION Fieldbus. Ex d Limiter. Verwendung: Gehäuse T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Bestellnummer 52013304

      Netzteil 10,5-32VDC (Gehäuse F12)

      Verwendung: Elektronik 4-Draht, Levelflex M, Prosonic M.

    • Nr 35 Bestellnummer 52013305

      Netzteil 90-250VAC (F12), nur Ex

      Verwendung: Elektronik 4 Draht, Levelflex M (Nicht-Ex und Ex), Prosonic M (Nur Ex).

    • Nr 35 Bestellnummer 52015585

      Netzteil CSA, 10,5-32VDC (Gehäuse F12)

      Verwendung: Elektronik 4-Draht, Levelflex M, Prosonic M.

    • Nr 35 Bestellnummer 52015586

      Netzteil CSA, 90-250VAC (Gehäuse F12)

      Verwendung: Elektronik 4-Draht, Levelflex M, Prosonic M.

    • Nr 35 Bestellnummer 52018949

      Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP

      4-polig, 2-Draht. OVP = Überspannungsschutz. Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Bestellnummer 52018950

      Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP

      2-polig, 2-Draht. PROFIBUS PA, FOUNDATION Fieldbus. OVP = Überspannungsschutz. Verwendung: Gehäuse T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Bestellnummer 71396869

      Netzteil 90-250VAC (F12) V2, Non-Ex

      Netzteil, HART, Version 2. Nur für "Ex-freier Bereich". Verwendung: FMU40/FMU41/FMU42/FMU43/FMU44.

  • 30
    • Nr 30 Bestellnummer 71025600

      Elektronik FMU4x, Ex, 2-Draht, HART,V4.0

      4-20mA, Version 4.0. Verwendung: FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 30 Bestellnummer 71025602

      Elektronik FMU4x, Ex, 4-Draht, HART,V4.0

      4-20mA, Version 4.0. Verwendung: FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 30 Bestellnummer 71344233

      Elektronik FMU4x, Ex, PA, V4.0_2

      PROFIBUS PA, Version 4.02. Verwendung: FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 30 Bestellnummer 71462298

      Elektronik FMU4x, Ex, FF, V4.02.2

      FOUNDATION Fieldbus, Version 4.02.2. Verwendung: FMU40/FMU41/FMU42/FMU43/FMU44.

  • 40
    • Nr 40 Bestellnummer 52026443

      Anzeige-/Bedienmodul VU331, Version 2

      Klartextanzeige, 4-zeilig. Verwendung: FMR530/532/533, FMR540, FMU40/41/42/43/44.

    • Bestellnummer FHX40-

      Display FHX40

      Remote display + local operation. 4-line LC-display. :: Menu driven plain text operation. :: Easy setup. :: User language selectable. :: Envelope curve display on site. Usage: FMG60, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 50
  • 58
    • Bestellnummer

      Einschraubflansch FAX50 mit sep. Bestellstruktur bestellen.

    • Bestellnummer 52018204

      Adaptionskit Gehäuse F12, 2-Draht, FHX40

      Umbau auf abgesetzte Anzeige. Gehäuse F12, 2-Draht Elektronik. Nur Ex-freier Bereich. FHX40 separat bestellen. Verwendung: Micropilot II/M, Prosonic M, Levelflex M.

    • Bestellnummer 52018205

      Adaptionskit Gehäuse F12, 4-Draht, FHX40

      Umbau auf abgesetzte Anzeige. Gehäuse F12, 4-Draht Elektronik. Nur Ex-freier Bereich. FHX40 separat bestellen. Verwendung: Levelflex M, Prosonic M.

    • Bestellnummer 52016334

      Kabel FHX40, 20m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Bestellnummer 71020502

      Kabel FHX40, 5m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Bestellnummer 71020503

      Kabel FHX40, 10m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Bestellnummer 71020504

      Kabel FHX40, 30m

      Verbindungskabel, doppelt geschirmt. Verwendung: FHX40.

    • Bestellnummer 71007843

      ToF Adapter FXA291

      Verwendung: Anschluss Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, an Commubox FXA291.

    • Bestellnummer 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

    • Bestellnummer 71000221

      Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      Verbindung Servicetool RS232 (52013675)/ ToF Adapter FXA291 (71007843). Verwendung: FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Bestellnummer 52013874

      Montagebügel FHX40 1" / 2" Rohr

      Verwendung: FHX40.

    • Bestellnummer 942669-0001

      Installat_bracket 250x400x120 G2

      Material: 316Ti. Usage: Prosonic T/M, FMR10, FMR20.

    • Bestellnummer 52014136

      Ausleger 500mm, VA, 2"-Sensor

      Montage 2"-Sensor. Werkstoff: 316Ti. Verwendung: Ständer/Wandhalterung, FMR10, FMR20.

    • Bestellnummer 52014137

      Ausleger 1000mm, ST, 2"-Sensor

      Montage 2"-Sensor. Werkstoff: Stahl verzinkt. Verwendung: Ständer/Wandhalterung, FMR10, FMR20.

    • Bestellnummer 919792-0001

      Wall bracket for sensor support, SS

      Material: 316Ti. Usage: FMR10, FMR20.
