Overzicht specificaties
Process temperature
-40°C...+80°C
Process pressure / max. overpressure limit
-1 ... 6 bar(-14.5 ... 90 psi)
Toepassingsgebied

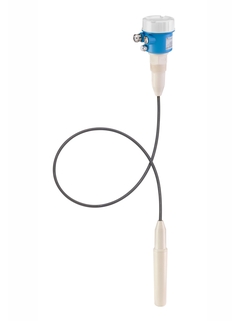

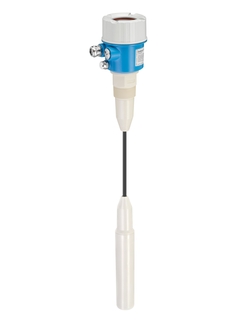

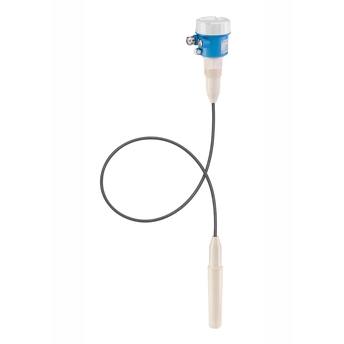

De Minicap FTC262 is een eenvoudige en kostenefficiënte kabelsonde voor niveaudetectie in stortgoederen, met name geschikt voor toepassingen met agressieve media en zware aangroei. Deze is ontworpen voor niveaudetectie van lichte stortgoederen, zoals graanproducten, meel, melkpoeder, diervoeder, cement, kalk of gips.
Voor niveaudetectie van lichte stortgoederen, met een korrelgrootte tot max. 30 mm en een diëlektrische constante εr ≥ 1,6.
Procesaansluiting: schroefdraad
Temperatuur: -40 tot +80 °C (-40 tot +176 °F)
Druk: -1 tot +6 bar (-14,5 tot +90 psi)
Sensorlengte: 500 mm (20") tot 6000 mm (236")
Internationale certificaten voor explosieveiligheid, overvulbeveiliging WHG
Voordelen
Eenvoudige montage en inbedrijfstelling zonder kalibratie
Mechanische veiligheid, kostenefficiëntie en lange levensduur omdat er geen slijtageonderdelen zijn
Hoge operationele veiligheid en betrouwbaarheid dankzij de actieve aangroeicompensatie
Geoptimaliseerde opslag door het eenvoudig ter plaatse inkorten van de kabelsonde
Fundamental selectie
Eenvoudige producten
Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
©Endress+Hauser
Eenvoudige producten
Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
Standaardproducten
Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
High-end producten
Functioneel en uiterst doelmatig
Technische topkwaliteit
Eenvoud
Technische topkwaliteit
Eenvoud
FLEX selectie
Technische topkwaliteit
Eenvoud
Fundamental selectie
Voldoe aan uw basismeetvoorwaarden
Technische topkwaliteit
Eenvoud
Lean selectie
Beheers eenvoudig uw belangrijkste processen
Technische topkwaliteit
Eenvoud
Extended selectie
Optimaliseer uw processen met innovatieve technologieën
Technische topkwaliteit
Eenvoud
Xpert selectie
Beheers uw meest uitdagende applicaties
Technische topkwaliteit
Eenvoud
Loading alternative products
Succesverhalen
Niveaumeting in silo's op bouwterreinen
Ontdek hoe Profibaustoffe Austria GmbH de bewaking van het bulkmateriaal in silo's heeft geautomatiseerd om nieuwe vullingen op een "just-in-time"-basis te kunnen leveren.
Lees het hele verhaal
Tijd bespaard, veiligheid verhoogd
Medewerkers van Returkraft moeten regelmatig aan alle eisen van de SIL-meetpunten in de installatie voldoen en dit documenteren.
Lees het hele verhaal
Characteristic / Application
No calibration on start-up
Specialities
Rope shortening parts to be supplied by the customer
Supply / Communication
10,8 ... 45V DC, DC-PNP 3-wire
Ambient temperature
-40°C...+70 °C(-40°F...+158°F)
Process temperature
-40°C...+80°C
Process pressure / max. overpressure limit
-1 ... 6 bar(-14.5 ... 90 psi)
Main wetted parts
PPS = Polyphenylene sulphide
Sensor length
min. 500 mm (20"), max 6000 mm (236")
Communication
PNP transistor output
Certificates / Approvals
ATEX , IEC Ex, FM, CSA, NEPSI, UK Ex
Application limits
Solids, grain size max. 30 mm (1.2"),
Meest gedownload
Technical Information
Minicap FTC260, FTC262
Point level switch with buildup compensation
No calibration necessary
EN
NL
DE HU PL PT RU SK ZH
02/05/2019
08/04/2016
26/11/2014
14/10/2014
08/10/2012
Taal:
Engels
Versie:
02/05/2019
Bestandsgrootte:
513 KB
Bestandsnaam:
TI00287FEN_1719.pdf
Minicap FTC262
Nederlandse versie - 03/2021
ATEX:
II 1/2 D Ex ia/tb [ia Da] IIIC T<sub>200</sub> 108°C T91°C
Da/Db
IECEx:
Ex ia/tb [ia Da] IIIC T<sub>200</sub> 108°C T91°CDa/Db
EN
NL
BG CS DA DE EL ES ET FI FR HR HU IT LV PL PT RO SK SL SV
22/03/2021
02/09/2020
13/04/2016
07/01/2015
16/09/2014
Taal:
Nederlands
Versie:
22/03/2021
Bestandsgrootte:
403.7 KB
Bestandsnaam:
XA00092FNL_1721.pdf
39 documenten
Technical Information
Minicap FTC260, FTC262
Point level switch with buildup compensation
EN
NL
Duits Hongaars Pools Portugees Russisch Slovaaks Chinees
02/05/2019
08/04/2016
26/11/2014
14/10/2014
08/10/2012
Taal:
Engels
Versie:
02/05/2019
Bestandsgrootte:
513 KB
Bestandsnaam:
TI00287FEN_1719.pdf
Operating Instructions Cable gland.
Cable gland.
EN
NL
Duits French
01/03/2000
Taal:
Engels
Versie:
01/03/2000
Bestandsgrootte:
37 KB
Bestandsnaam:
KA158PA3.PDF
Minicap FTC262
Operating Instructions
Point level switch with buildup compensation
EN
NL
Tsjechisch Duits Grieks Spaans French Hongaars Italiaans Japans Lithuanian Pools Roemeens Russisch Slovaaks Chinees
02/05/2019
14/10/2014
28/05/2004
01/11/2001
Taal:
Engels
Versie:
02/05/2019
Bestandsgrootte:
400.4 KB
Bestandsnaam:
KA00155FA6_1419.pdf
EN
NL
Bulgaars Tsjechisch Deens Duits Grieks Spaans Ests Fins French Kroatisch Hongaars Indonesisch Italiaans Japans Koreaans Lithuanian Latvian Noors Pools Portugees Roemeens Russisch Slovaaks Sloveens Zweeds Thais Turks Chinees
29/05/2024
Taal:
Nederlands
Versie:
29/05/2024
Bestandsgrootte:
383.5 KB
Bestandsnaam:
KA01715FNL_0124-00.pdf
Bedienungsanleitung/ Operating Instuctions
Minicap FTC 262
Seilkürzung
EN
NL
Duits Spaans French Italiaans Lithuanian Pools Chinees
14/10/2014
01/04/2000
Taal:
Engels
Versie:
14/10/2014
Bestandsgrootte:
705.1 KB
Bestandsnaam:
KA00157FA6_1314.pdf
Kurzanleitung/ Short Operating Instuction
Minicap FTC 262
Sicherheitsschaltung/ Fail-safe mode.
Sicherheitsschaltung.
EN
NL
Duits Spaans French Italiaans Pools
20/08/2015
01/04/2000
Taal:
Engels
Versie:
20/08/2015
Bestandsgrootte:
46.1 KB
Bestandsnaam:
KA00156FA6_13.15.pdf
Ex ia/tb [ia Da] IIIC T<sub>200</sub> 108°C T91°C Da/Db
EN
NL
Portugees
23/05/2023
Taal:
Engels
Versie:
23/05/2023
Bestandsgrootte:
399.2 KB
Bestandsnaam:
XA02866FEN_0122-00.pdf
II 1/2 D Ex ia/tb [ia Da] IIIC T<sub>200</sub> 108°C T91°C
Taal:
Engels
Versie:
12/07/2021
Bestandsgrootte:
399.7 KB
Bestandsnaam:
XA02551FEN_0121-00.pdf
Ex ia/tb [ia Da] IIIC T<sub>200</sub> 108°C T91°C Da/Db
EN
NL
Chinees
14/07/2022
19/07/2021
01/11/2016
27/03/2015
29/10/2014
Taal:
Engels
Versie:
14/07/2022
Bestandsgrootte:
504.3 KB
Bestandsnaam:
XA01347FEN_0522-00.pdf
ATEX:
EN
NL
Bulgaars Tsjechisch Deens Duits Grieks Spaans Ests Fins French Kroatisch Hongaars Italiaans Latvian Pools Portugees Roemeens Slovaaks Sloveens Zweeds
22/03/2021
02/09/2020
13/04/2016
07/01/2015
16/09/2014
Taal:
Nederlands
Versie:
22/03/2021
Bestandsgrootte:
403.7 KB
Bestandsnaam:
XA00092FNL_1721.pdf
Zoek reservedelen op nummer in tekening
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Tekeningnummer
Bestelcode
20
543201-0000
Cover F14 PE, transparent PA
Tekeningnummer
Bestelcode
20
943201-1001
Deksel F30/31 Alu, pakking
Tekeningnummer
Bestelcode
20
71092705
Cover F30/31 Alu, sight glass, gasket
Tekeningnummer
Bestelcode
20
71092707
Dichtingsset EPDM, deksel T14, 5 stuks
Tekeningnummer
Bestelcode
20
52020429
FTC 262 INSERT RELAIS UITVOERING
Tekeningnummer
Bestelcode
30
52005634
Electronics FTC262-10.8...45V DC(PNP)Ex
Tekeningnummer
Bestelcode
30
52005636
