Trillings-
niveauschakelaar

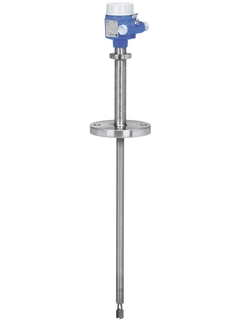

Liquiphant FTL71

Liquiphant FTL71 ©Endress+Hauser

Trillingsmeetprincipe

De Liquiphant met permanente functiecontrole is de beste keuze voor niveaudetectie in vloeistoffen

Niveauschakelaar met verlengbuis voor vloeistoffen in toepassingen met hoge temperaturen

De Liquiphant FTL71 is een niveauschakelaar met een verlengbuis voor gebruik in gevaarlijke omgevingen en beschikt over alle internationale certificaten. De FTL71 is speciaal ontworpen voor toepassingen met hoge procestemperaturen tot 280 °C en kan worden gebruikt tot SIL2, in homogene redundantie tot SIL3. Een geïntegreerde tweede afdichting (second line of defense) zorgt voor de hoogste graad van veiligheid. Betrouwbare meetwaarden, niet beïnvloed door: veranderende media-eigenschappen, stroming, turbulentie, gasbellen, schuim, trillingen of aangroei.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Process temperature

      -60 °C...+280 °C
      (-76 °F...+540 °F)
      (300°C / 572°F, 50h cumulated)

    • Process pressure absolute / max. overpressure limit

      Vacuum...100 bar
      (Vacuum...1450 bar)

    • Min. density of medium

      0.5g/cm³ (0.4g/cm³ optional)

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Gebruik in veiligheidssystemen die functionele veiligheid SIL2 vereisen volgens
      IEC 61508/IEC 61511-1

    • Met de gelaste gasdichte doorvoering maximale veiligheid als de sensor beschadigd is

    • Breed scala aan elektronische componenten, bv. NAMUR, relais,...

  • Toepassingsgebied

    Niveauschakelaar voor alle vloeistoffen.

    • Procesaansluitingen: schroefdraad en flenzen

    • Temperatuur: -60 tot +280 °C (-76 tot +540 °F)

    • Druk: -1 tot +100 bar (-14,5 tot +1450 psi)

    • Sensormateriaal: 316L, aluminium (PFA en emaille op aanvraag)

    • Internationale...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Vibration Liquids

  • Characteristic / Application

    Modular housing concept
    High process temperatures up to 280°C
    wide range of process connections
    Analogue and bus interfaces
    Extensive certificate range (e.g. Ex,WHG)
    compact, e.g. pipes
    Dual Sealing / Second line of defense

  • Specialities

    Foam detection
    Detect a density change
    second line of defense

  • Supply / Communication

    PROFIBUS PA
    19...253V AC
    10...55V DC-PNP
    19...253V AC bzw 10...55V DC
    8/16mA, 11...36V DC
    NAMUR
    PFM

  • Ambient temperature

    -50 °C...+70 °C
    (-58 °F...+158 °F)

  • Process temperature

    -60 °C...+280 °C
    (-76 °F...+540 °F)
    (300°C / 572°F, 50h cumulated)

  • Process pressure absolute / max. overpressure limit

    Vacuum...100 bar
    (Vacuum...1450 bar)

  • Min. density of medium

    0.5g/cm³ (0.4g/cm³ optional)

  • Main wetted parts

    316L / Alloy
    PFA and Enamel on request

  • Process connection

    Thread:

    G3/4A, G1A, R3/4", R1, NPT3/4, NPT1

    Flange:

    DIN DN25...DN100,

    ASME 1"...4",

    JIS 25A...100A

  • Sensor length

    Length 130mm (5.12") (Liquiphant II)
    148mm...3000mm / 6000mm optional
    (5.83"...118" / 236" optional)

  • Communication

    PROFIBUS PA
    19...253V AC
    10...55V DC-PNP
    19...253V AC bzw 10...55V DC
    8/16mA, 11...36V DC
    NAMUR
    PFM

  • Certificates / Approvals

    ATEX, FM, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI

  • Safety approvals

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

    ASME B31.3

    AD2000

  • Marine approval

    GL/ ABS

  • Options

    Heavy duty stainless steel housing mainly for the oil and gas industry

  • Components

    FTL325P/FTL375P Interface PFM
    FTL325N/FTL375N Interface NAMUR

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
  • 20
    • Nr 20 Order code 52002698

      Deksel voor alu. F13 behuizing

      Alu deksel met O-ring EPDM voor F13 huis

    • Nr 20 Order code 52002699

      Deksel voor alu. F17 behuizing

      Met EPDM O-ring t.b.v. aluminium F17 behuizing

    • Nr 20 Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Gebruik: Behuizing T13 Aluminium.

    • Nr 20 Order code 52025606

      Deksel F16, grijs, PBTP, incl. O-ring

      Pakking EPDM. Gebruik: behuizing F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Nr 20 Order code 52025790

      Deksel F16 transparant met afdichting

      Gasket EPDM. Usage: housing F16 Polyester.

    • Nr 20 Order code 71114754

      Cover F27 316L, gasket EPDM

      Material: 316L. O-ring 70.0x3.0 EPDM. Usage: stainless steel housing F27, FTL50/FTL51/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

  • 12
    • Nr 12 Order code 52004236

      FTL7X bevestigingset voor behuizing

      bestaande uit: veiligheidsring SS304 adapter ring PPA

  • 21
    • Order code 52004133

      FTL7X adapterset voor wartel NPT 1/2"

      voor polyester behuizing F16 LIQUIPHANT M

    • Order code 52004134

      FTL7X wartel set M20

      voor polyester huis F16 LIQUIPHANT M

    • Order code 52004135

      FTL7X adapterset voor wartel G 1/2

      voor polyester huis F16 LIQUIPHANT M

    • Order code 71185029

      Cable gland M20 Metal F15, gasket

      Consists of: Cable gland M20, Metal. O-ring 17,0x2,0 EPDM + PTFE/FDA. Usuage: Housing F15, Stainless Steel, FTL50/50H/51/51C/51H, FTL70/71, FTL80/81/85.

  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Gebruik: Terminal compartiment, Behuizing T13 Aluminium.

  • 30
    • Nr 30 Order code 52002304

      Electronics FEL51 19-253VAC

      voor LIQUIPHANT M 2 draads: 19....253V AC

    • Nr 30 Order code 52002305

      Electronics FEL52 10-55VDC-PNP

      voor LIQUIPHANT M 3 draads: PNP 10....55V DC

    • Nr 30 Order code 52002306

      FTL5x FEL54

      voor LIQUIPHANT M Relais DPDT 19...253V AC, 19...55V DC

    • Nr 30 Order code 52002307

      FTL5x FEL55

      voor LIQUIPHANT M 2 draads 4...20mA, 11...36V DC

    • Nr 30 Order code 52002308

      FTL5x FEL56

      Niveauschakelaar 2-draads. Hardwareversie 01.01. Softwareversie 01.00.01. Gebruik: FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71.

    • Nr 30 Order code 52002309

      FTL5x FEL57

      voor LIQUIPHANT M 2 draads, PFM

    • Nr 30 Order code 52006454

      FTL5X FEL58

      Level switch 2-wire + push button. Hardware version 01.02. Software version 01.00.01. Usage: Liquiphant M/S (HT).

    • Nr 30 Order code 71074953

      Electronica FEL50A,PA,HW02.00,SW01.03.00

      PROFIBUS PA. Hardware versie 02.00. Software versie 01.03.00. 12,5mA+/-1,0mA. Liquiphant M/S (HT).

    • Order code 71127760

      Zonnekap/beschermkap F16 behuizing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

    • Order code 71040497

      Weerbestendige deksel F13/F17/F18/F27

      Gebruik: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.

    • Order code 942262-0000

      Weather protection cover F6/F10

      Material: PA. Usage: FTL70/FTL71.

    • Order code 71067434

      Modificatietypeplaat, non Ex

      Blanco. Te voorzien van een nieuwe typecodering wanneer een non Ex instrument gemodificeerd is.

  • 57
    • Nr 57 Order code 52014048

      Sealing ring G1, 33x39 FA, 5 pcs.

      Procesafdichting DIN7603-A. Gebruik: procesaansluiting, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43. Schuifbuis G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Nr 57 Order code 52014047

      Sealing ring G1-1/2, 48x55 FA, 5 pcs.

      Procesafdichting DIN7603-A. Gebruik: procesaansluiting, FMI21, FMI51/FMI52, FTI51/FTI52, FTI55, FTW31/FTW32, FMP51/FMP57, FMR60/FMR62/FMR67, Schuifbus G1-1/2 316L (52003665), 316L,3.1 (52011882), FTL51, FTL71,FTL81, AlloyC4 (52003666), FTL51, FTL71.

    • Order code 71118691

      Schuifmof 100bar G1, AlloyC22, 3.1

      Omschakelpunt aanpassing. Max. 100 bar procesdruk. :: Demontage te beschermen. onder druk. Materiaal: AlloyC22. Inspectie cert. EN10204-3.1 materiaal (AlloyC22 bevochtigde onderdelen). Gebruik: FTL41, FTL51, FTL51B, FTL71, FTL81.

    • Order code 52003663

      Schuifmof 100bar G1"A (LPHT M)V4A

      Schakel punt aanpassing. Max 100bar proces druk. :: Demontage beschermen. onder druk. Materiaal: 316L. Gebruik: FTL41, FTL51, FTL51B, FTL64, FTL71, FTL81.

    • Order code 52011880

      Sliding sleeve 100bar G1, 316L, 3.1

      Schakel punt aanpassing. Max 100bar proces druk. Demontage beschermen onder druk. Materiaal: 316L. Inspectie cert. EN10204-3.1-materiaal (316L bevochtigde onderdelen). Gebruik: FTL41, FTL51, FTL51B, FTL64, FTL71, FTL81.

    • Order code 52003664

      Sliding sleeve 100bar G1, AlloyC4

      Aanpassing van het schakelpunt. Max. 100 bar procesdruk. ::Demontage te beschermen. onder druk. Materiaal: A;;oyC4. Gebruik. FTL51,FTL71.

    • Order code 52003665

      Schuifmof 100bar G1½, 316L

      Schakel punt aanpassing. Max 100bar proces druk. :: Demontage beschermen. onder druk. Materiaal: 316L. Gebruik: FTL41, FTL51, FTL51B, FTL64, FTL71, FTL81.

    • Order code 52011882

      Sliding sleeve 100bar G1-1/2, 316L, 3.1

      Schakel punt aanpassing. Max 100bar proces druk. :: Demontage beschermen. onder druk. Materiaal: 316L. Inspectie cert. EN10204-3.1-materiaal (316L bevochtigde onderdelen). Gebruik: FTL41, FTL51, FTL51B, FTL64, FTL71, FTL81.

    • Order code 52003666

      Schuifmof 40bar G1 1/2 (LPHT M)HC4

      Voor instelling van het schakelpunt van een FTL50/51 in Hast C4/2.4610

    • Order code 52011889

      Sliding sleeve NPT1, 316L, 3.1

      Aanpassing van het schakelpunt Drukloze toestand. Materiaal: 316L. Inspectie cert. EN10204-3.1 materiaal (316L bevochtigde onderdelen). Gebruik: FTL41, FTL51, FTL51B, FTL64, FTL71, FTL81.

    • Order code 71118694

      Schuifmof 100bar NPT1, AlloyC22,3.1

      Schakelaarpuntaanpassing. Max. 100 bar procesdruk. :: Demontage te beschermen. onder druk. Materiaal: AlloyC22. Inspectie cert. EN10204-3.1 materiaal (AlloyC22 bevochtigde onderdelen). Gebruik: FTL51, FTL51B, FTL64, FTL71, FTL81.

  • Opvolger
