Trilvork-
niveaudetectie
Liquiphant FTL85

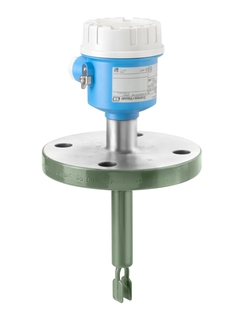

Liquiphant FailSafe FTL85 ©Endress+Hauser

Trillingsmeetprincipe

Functionele veiligheid SIL in procesinstrumentatie

De Liquiphant met permanente zelfbewaking is de beste keuze voor niveaudetectie in vloeistoffen

Gecoate niveauschakelaar voor vloeistoffen voor FailSafe-overvulbeveiliging

De Liquiphant FTL85 is een gecoate niveauschakelaar voor gebruik in gevaarlijke omgevingen en beschikt over alle internationale certificaten. FailSafe-overvulbeveiliging in toepassingen met functionele veiligheid tot SIL3 met één instrument. Met zeer corrosiebestendige coating van email, ECTFE en diverse PFA-materialen. Betrouwbare meetwaarden, niet beïnvloed door: veranderende mediumeigenschappen, stroming, turbulentie, gasbellen, schuim, trillingen of aangroei.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Process temperature

      –50°C...+150°C
      (–58°F...+300°F)

    • Process pressure absolute / max. overpressure limit

      Vacuum...40 bar
      (580 psi)

    • Min. density of medium

      Density from 0.4 g/cm3
      (0.4 SGU)

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Te gebruiken in veiligheidssystemen die functionele veiligheid tot SIL3 vereisen volgens IEC 61508 Ed.2.0/ IEC 61511-1/ISA 84-1 en DIN EN ISO 13849

    • Proof test: testinterval tot 12 jaar, slave-instrumenten getest met een druk op de knop

    • Permanente...

  • Toepassingsgebied

    Niveauschakelaar voor vloeistoffen tot SIL3.

    • Procesaansluitingen: schroefdraad en flenzen

    • Temperatuur: -50 tot +150 °C (-76 tot +300 °F)

    • Druk: -1 tot +40 bar (-14,5 tot +580 psi)

    • Lengte sensor: verlengbuis tot 3 m (9,8 ft)

    • Materiaal sensor: email, ECTFE en...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Vibration Liquids

  • Characteristic / Application

    Coated point level switch for MIN and MAX safety applications up to SIL3,
    Dual Sealing/ Second line of defense,
    Modular housing concept

  • Specialities

    Outstanding features:
    - permanent LIVE signal monitors function safety

    - failsafe design and

    - high availability of the measuring values

  • Supply / Communication

    2-wire 4...20 mA

  • Ambient temperature

    -50°C...+70°C
    (-58°F...+160°F)

  • Process temperature

    –50°C...+150°C
    (–58°F...+300°F)

  • Process pressure absolute / max. overpressure limit

    Vacuum...40 bar
    (580 psi)

  • Min. density of medium

    Density from 0.4 g/cm3
    (0.4 SGU)

  • Main wetted parts

    With high corrosion-resistant coating made of enamel, ECTFE and various PFA materials

  • Process connection

    Flange:

    DN25...DN100,

    ASME 1"...4",

    JIS 10K...20K

  • Sensor length

    Extension pipe up to 3 m (9.8 ft)

  • Communication

    2-wire 4...20 mA

  • Certificates / Approvals

    ATEX, FM, CSA, CSA C/US, IEC Ex, NEPSI, EAC

  • Safety approvals

    Overfill protection WHG

    Leakage Detection

    SIL3

  • Options

    AlloyC Material

    PWIS free

    Pressure tight feed through

    Weather protection

  • Components

    Nivotester FTL825, Transmitter

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
    • Order code 52025606

      Deksel F16, grijs, PBTP, incl. O-ring

      Pakking EPDM. Gebruik: behuizing F16 Polyester, FMI21, FMI51/FMI52, FMU30, FTI51/FTI52/ FTI55/FTI56, FTI77, FTL50/FTL51/FTL51C/ FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTW31/FTW32.

    • Order code 52025790

      Deksel F16 transparant met afdichting

      Gasket EPDM. Usage: housing F16 Polyester.

    • Order code 52004137

      O-ring 71.0x3.55 EPDM, 5 stuks

      5 x O-ring 71.0x3.55 EPDM

    • Order code 52004133

      FTL7X adapterset voor wartel NPT 1/2"

      voor polyester behuizing F16 LIQUIPHANT M

    • Order code 52004134

      FTL7X wartel set M20

      voor polyester huis F16 LIQUIPHANT M

    • Order code 52004135

      FTL7X adapterset voor wartel G 1/2

      voor polyester huis F16 LIQUIPHANT M

    • Order code 52002698

      Deksel voor alu. F13 behuizing

      Alu deksel met O-ring EPDM voor F13 huis

    • Order code 52002699

      Deksel voor alu. F17 behuizing

      Met EPDM O-ring t.b.v. aluminium F17 behuizing

    • Order code 52027693

      Deksel F13/17/18 Alu, venster, pakking

      O-ring 70,0x3,0 EPDM. Gebruik behuizing F13/F17/F18 Alu. Niet voor EEx d.

    • Order code 71114754

      Cover F27 316L, gasket EPDM

      Material: 316L. O-ring 70.0x3.0 EPDM. Usage: stainless steel housing F27, FTL50/FTL51/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Order code 71185025

      Cover F27 316L, gasket FVQM

      Materiaal: 316L. O-ring 70,0x3,0 FVQM. Gebruik: Stainless Steel housing F27.

    • Order code 52004277

      FTL7X deksel afdichting F13 (10 stuks)

      Bestaand uit: 10 x O-ring 70.0 x3.0 EPDM

    • Order code 71114756

      Sealing set FVQM, cover F27, 3 pc.

      Bestaat uit: 3x O-ring 70.0x3.0 FVQM.

    • Order code 52027000

      Deksel voor 316L F15 behuizing

      Met dichtring 67,5x2,9x1,5, VMQ/PTFE voor RVS behuizing F15

    • Order code 52027002

      Cover F15 316L, sight glass, gasket

      Sight glass: glass. Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Order code 52028179

      Afdichting 67,5x2,9x1,5 VMQ/PTFE 5st.

      Geprofileerde dichtringen voor deksel van RVS F15 behuizing.

    • Order code 52002447

      FTL5x adapter G1/2 voor F15 behuizing

      Bestaat uit: Adapter M20> G1/2,316. Pakking NBR. Blinde plug G1/2. Gebruik: PMC41/PMC45, PMP41/PMP45/PMP46,FTL50/FTL50H/ FTL51/FTL51H/FTL51C,FTL70/FTL71, FTL80/FTL81/FTL85.

    • Order code 52002448

      FTL5x adapter NPT1/2 voor F15 behuizing

      Bestaat uit: Adapter M20> NPT1/2,316. Pakking NBR. Plug NPT1/2. Gebruik: PMC41/PMC45, PMP41/PMP45/PMP46,FTL50/FTL50H/ FTL51/FTL51H/FTL51C,FTL70/FTL71, FTL80/FTL81/FTL85.

    • Order code 52004278

      FTL5x wartel M20 voor F15 behuizing

      Bestaat uit: Kabelwartel M20. O-ring EPDM. Gebruik: FTL50/FTL50H / FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85.

    • Order code 71185029

      Cable gland M20 Metal F15, gasket

      Consists of: Cable gland M20, Metal. O-ring 17,0x2,0 EPDM + PTFE/FDA. Usuage: Housing F15, Stainless Steel, FTL50/50H/51/51C/51H, FTL70/71, FTL80/81/85.

    • Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Gebruik: Behuizing T13 Aluminium.

    • Order code 52028271

      Deksel met venster voor Ex d alu. T13

      Glas: mineraal glas individueel getest, EEx d/XP Dichtring: EPDM, FDA 72,0x3,0 O-ring Voor aluminium behuizing T13

    • Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Gebruik: Terminal compartiment, Behuizing T13 Aluminium.

    • Order code 52008495

      Dichtingsset EPDM 73,0x3,0 10 stuks

      Usage: cover.

    • Order code 71184994

      Electronics FEL85 4-20mA

      Level switch 2-wire 12-30VDC. Ambience temperature -40oC. Hardware version 01.00. Software version 01.00.00. Usage: FTL80/81/85.

    • Order code 71184997

      Electronics FEL85 4-20mA, -50oC

      Level switch 2-wire 12-30VDC. Ambience temperature -50oC. Hardware version 01.00. Software version 01.00.00. Usage: FTL80/81/85.

    • Order code 52010285

      M12 aansluiting, 90deg, 5m kabel

      M12-stekkerdoos, kabelzijde. 5m kabel PVC, Cu Sn/Ni slot. Gebruik: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52024216

      Kabel 4x0,34, doos M12,316L,90o,L=5m

      M12x1 plug. 5m kabel PVC, 316L slot. Speciaal voor hygiënische toepassingen. Gebruik: FTL33, FTL50, FTL50, FTL51B, FTL80/FTL81/FTL85, FTW23, FTW33, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com or hygiënische toepassingen.

    • Order code 52005977

      Lubricant "SYNTHESO GLEP1" (tube a 8g)

    • Order code 71067434

      Modificatietypeplaat, non Ex

      Blanco. Te voorzien van een nieuwe typecodering wanneer een non Ex instrument gemodificeerd is.

    • Order code 71127760

      Zonnekap/beschermkap F16 behuizing

      Usage: FDR56, FMI21, FMI51/FMI52, FQR56, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52, FTR20, FTW31/FTW32/FTW33.

    • Order code 71040497

      Weerbestendige deksel F13/F17/F18/F27

      Gebruik: FMI51/FMI52, FTI51/FTI52/FTI55/FTI56, FTI77, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL70/FTL71, FTL80/FTL81/FTL85, FTM20/FTM21, FTM50/FTM51/FTM52.
