Overzicht specificaties
-
Accuracy
class 1 acc. to IEC 60584
-
Response time
depending on configuration
t50 = 6 s
t90 = 13 s -
Max. process pressure (static)
at 20 °C: 75 bar (1088 psi)
-
Operating temperature range
Type K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J:
-40 °C ...750 °C)
(-40 °F ...1.382 °F) -
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Toepassingsgebied

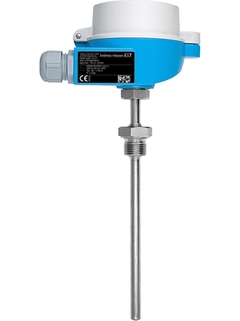

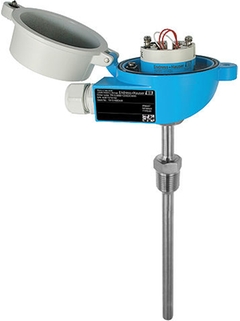

De modulaire en robuuste temperatuurmeter is geschikt voor toepassingen in bijna alle industrieën. Met de optionele koptransmitter met alle gangbare communicatieprotocollen heeft het instrument in vergelijking met direct bedrade sensoren een betere meetnauwkeurigheid en -betrouwbaarheid. Diverse procesaansluitingen, afmetingen en materialen bieden flexibele toepassingsmogelijkheden.
Universeel toepassingsgebied
Meetbereik: -40 tot 1100 °C (-40 tot 2012 °F)
Drukbereik tot 75 bar (1088 psi)
Beschermingsklasse: maximaal IP68
Voordelen
Hoge mate van flexibiliteit dankzij modulaire opbouw met standaard aansluitkoppen volgens DIN EN 50446 en klantspecifieke insteeklengtes
Hoge mate van compatibiliteit van de meetinzet en ontwerp volgens DIN 43772
Verlengde nek om de koptransmitter te beschermen tegen oververhitting
Korte responstijd dankzij gereduceerde/tapse tipvorm
Geschikt voor gebruik op gevaarlijke locaties: intrinsieke veiligheid (Ex ia), niet vonkend (Ex nA)
Koptransmitter met eenvoudige selectie: analoge uitgang 4 tot 20 mA, HART®, PROFIBUS® PA of FOUNDATION Fieldbus™
Voorganger
-
Eenvoudige producten
- Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
-
Standaardproducten
- Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
-
Gespecialiseerde producten
- Ontworpen voor veeleisende applicaties
Technische topkwaliteit
Eenvoud
Variabel
FLEX selectie | Technische topkwaliteit | Eenvoud |
---|---|---|
Fundamental selectie Voldoe aan uw basismeetvoorwaarden |
Technische topkwaliteit
|
Eenvoud
|
Lean selectie Beheers eenvoudig uw belangrijkste processen |
Technische topkwaliteit
|
Eenvoud
|
Extended selectie Optimaliseer uw processen met innovatieve technologieën |
Technische topkwaliteit
|
Eenvoud
|
Xpert selectie Beheers uw meest uitdagende applicaties |
Technische topkwaliteit
|
Eenvoud
Variabel |
-
-
Technische informatie (TI)
Omnigrad M TC10
Modular Thermocouple assembly, Extension neck and thermowell, threaded connection
EN NL 07/05/201901/01/201101/01/2004Taal:
Engels
Versie:
07/05/2019
Bestandsgrootte:
1.3 MB
Bestandsnaam:
TI00274TEN_0219.pdf
-
-
-
Ex Safety Instruction (XA)
TR1x, TR4x, TR88, TSC310, TST310, TR6x, TC1x, TC6x, TC88, TPC100, TPR100, TM411, TM412, TR24
Thermometers and inserts Ex iaIIC T1-T6 Ga, Ex iaD 20 T85-T450
EN NL 31/07/2020Taal:
Engels
Versie:
31/07/2020
Bestandsgrootte:
175.2 KB
Bestandsnaam:
XA02109TEN_0120.pdf
-
-
-
Ex Safety Instruction (XA)
Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x ATEX: II 1D, II 1/2D Ex ia IIIC or II 1G, II 1/2G Ex ia IIC IECEx: Ex iaIIC Veiligheidsinstructies
Veiligheidsinstructies voor elektrische apparatuur gecertificeerd voor gebruik in explosiegevaarlijke omgeving.
EN NL 01/08/201603/05/201628/11/201201/06/200901/10/2007Taal:
Nederlands
Versie:
01/08/2016
Bestandsgrootte:
784.3 KB
Bestandsnaam:
XA00072RNL_1416.pdf
-
-
-
Ex Safety Instruction (XA)
iTHERM TS111, TM211 Omniset TPx100, Omnigrad TSx310 RTD/TC inserts and cable thermometers ATEX: II1D, II1/2DEx ia IIIC or II1G, II1/2G Ex ia IIC IECEx: Ex ia IIC Ga, Ga/Gb
Safety instructions for electrical apparatus certified for use in explosion-hazardous areas.
EN NL 10/07/201928/11/201628/11/201210/05/201201/07/2010Taal:
Engels
Versie:
10/07/2019
Bestandsgrootte:
977 KB
Bestandsnaam:
XA00100RA3_1619.pdf
-
-
-
Ex Safety Instruction (XA)
TR10, TR11, TR12, TR13, TC10, TC12, TC13
Modular RTD/TC assemblies ATEX: II 1/2D Ex ta/tb IIIC T85 °C...T450 °C Da/Db IECEx: Ex ta/tb IIIC T85 °C...T450 °C Da/Db Safety instructions for electrical apparatus in explosion-hazardous areas
EN NL 09/05/202207/05/201820/10/201625/10/2012Taal:
Engels
Versie:
09/05/2022
Bestandsgrootte:
422.6 KB
Bestandsnaam:
XA01057TEN_0422-00.pdf
-
-
-
Ex Safety Instruction (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN NL 10/03/202002/11/2016Taal:
Engels
Versie:
10/03/2020
Bestandsgrootte:
171.9 KB
Bestandsnaam:
XA01459TEN_0220.pdf
-
-
-
Ex Safety Instruction (XA)
RTD/TC thermometers TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
ATEX: II 3G Ex nA IIC T6...T1 Gc II 3D Ex tc IIIC T85°C...T450°C Dc Veiligheidsinstructies voor elektrische apparatuur in explosiegevaarlijke omgeving
EN NL 14/03/202223/05/201904/08/201716/02/201526/02/2013Taal:
Nederlands
Versie:
14/03/2022
Bestandsgrootte:
457.2 KB
Bestandsnaam:
XA00044RNL_1822-00.pdf
-
-
-
Fields of Activities (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Taal:
Duits
Versie:
17/02/2020
Bestandsgrootte:
5.8 MB
Bestandsnaam:
FA00006Tde_2020.pdf
-
-
-
Fields of Activities (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN NL 03/05/2022Taal:
Engels
Versie:
03/05/2022
Bestandsgrootte:
47.5 MB
Bestandsnaam:
FA00006Ten_2122.pdf
-
-
-
Fields of Activities (FA)
温度計
プロセス産業向けの温度計 および伝送器
Taal:
Japans
Versie:
17/02/2020
Bestandsgrootte:
38.9 MB
Bestandsnaam:
FA00006TJA_2020.pdf
-
-
Afdichting 67,5x2,9x1,5 VMQ/PTFE, 5 st.
-
verdere/extra onderdelen
Bestelcode52028179 -
-
Display LC voor TA20J
-
verdere/extra onderdelen
Bestelcode60017971 -
-
Filter kunststof behuizing F15, 3 stuks
-
verdere/extra onderdelen
Bestelcode71043745 -
-
Connector 4p M20/M12 150mm
-
verdere/extra onderdelen
Bestelcode71313382 -
-
Connector voor Thermometer + Transmitter
-
verdere/extra onderdelen
BestelcodeXPT0002-DC -
-
Bevestigingskit cpl.TMT8x/7x (europees)
-
verdere/extra onderdelen
Bestelcode71044061 -
-
Spare parts kit copper ring G1/2",(10 p)
-
verdere/extra onderdelen
Bestelcode71367414 -
-
Spare parts kit copper ring G3/4",(10 p)
-
verdere/extra onderdelen
Bestelcode71367420 -
-
Spare parts kit copper ring G1",(10 p)
-
verdere/extra onderdelen
Bestelcode71367424 -
-
Spare parts kit copper ring M20x1.5(10p)
-
verdere/extra onderdelen
Bestelcode71367425 -
-
Spare parts kit ring D21/di 10xgreen,10p
-
verdere/extra onderdelen
Bestelcode71367427 -
-
Extension cable TC IEC 2x type K
-
verdere/extra onderdelen
Bestelcode71389488 -
-
Extension cable TC IEC 2x type J
-
verdere/extra onderdelen
Bestelcode71389497 -
-
Spare parts kit sealing TA30A/TA30D
-
verdere/extra onderdelen
Bestelcode71182602 -
-
Insert TPC100
-
Sensoric
TekeningnummerBestelcodeATPC100- -
-
Thermowell TW10
-
Montage/armatuur
TekeningnummerBestelcodeETW10- -
-
Terminal Head TA20A
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA20A- -
-
Terminal Head TA20B
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA20B- -
-
Terminal Head TA21E
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA21E- -
-
iTEMP TMT84, Transmitter PA
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTMT85- -
-
Display Unit Head Transmitter
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTID10- -
-
Commubox FXA195
-
verdere/extra onderdelen
BestelcodeFXA195- -
-
Readwin 2000 Operation + Read. software
-
verdere/extra onderdelen
BestelcodeREADWIN- -
-
iTEMP TMT181, Head Transmitter PCP
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTMT181- -
-
Terminal Head TA30A
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA30A- -
-
Terminal Head TA30D
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA30D- -
-
Terminal Head TA30P
-
Behuizing/Behuizing (accesoires)
TekeningnummerBestelcodeDTA30P- -
-
iTEMP TMT182, Head Transmitter HART
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTMT182- -
-
iTEMP TMT82, Transmitter HART
-
Elektronisch (sensor)
TekeningnummerBestelcodeBTMT82- -
-
Spare RFID TAG
-
verdere/extra onderdelen
BestelcodeXPRFID- -
-
Warmtegeleidende pasta FDA-conform 30g
Bestelcode71249291 -
Thermoconductive Paste HSC 340, 100g
Bestelcode71312729 -
Term.block DIN B (42mm) 2 term. Spc 5 pc
TekeningnummerBestelcodeC71111510 -
Term.block DIN B (42mm) 4 term. 5 pc
TekeningnummerBestelcodeC71111514 -
Configuration Kit TXU10
BestelcodeTXU10- -
Service
BestelcodeDIENST-
