Spezifikation im Überblick
-
Prozesstemperatur
-50 °C...+150 °C
-
Prozessdruck absolut / max. Überlastdruck
Vakuum...100 bar
-
Min. Mediumsdichte
0,5 g/cm³
(0,4 g/cm³ optional)
Anwendungsgebiet
Der Liquiphant FTL51B ist speziell für die Prozessindustrie nach IEC 61508 entwickelt worden. Er ist für den direkten Einsatz in SIL2- und SIL3-Anwendungen geeignet, ohne Mehraufwand. Sie führen regelmäßige Proof-Tests nach SIL oder WHG einfach mit einem intuitiven Assistenten durch. Am Ende erhalten Sie eine automatisierte Dokumentation. Der Liquiphant misst zuverlässig und wird nicht durch wechselnde Medieneigenschaften, Strömung, Turbulenzen, Gasblasen, Schaum, Vibrationen oder Ablagerungen beeinflusst. Der Grenzschalter ist einfach zu bedienen, verfügt über einen digitalen Anschluss und liefert Echtzeitdaten.

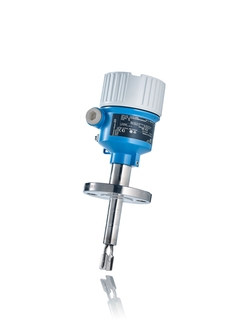

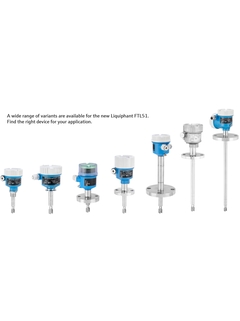

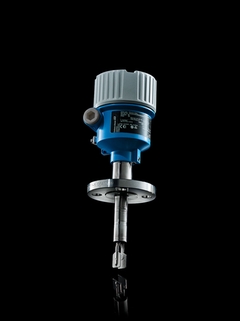

Grenzschalter mit Rohrverlängerung für alle Flüssigkeiten
Prozessanschlüsse: Gewinde, Flansche und hygienischer Prozessanschluss (Tri-Clamp)
Temperatur: -50 bis +150°C (-58 to +302°F)
Druck: -1 bis +100bar (-14.5 to +1450psi)
Sensor Material: 316L, Alloy
Internationale Explosionsschutz-Zertifikate, Überfüllsicherung WHG, SIL, Schiffszulassungen
Vorteile
Universelles Messprinzip zur Grenzstandmessung – bewährte vibronische Messtechnik
-
Entwickelt nach IEC 61508 für den direkten Einsatz in SIL2/3 Anwendungen für höchste Sicherheit
-
Regelmäßige Wiederholungsprüfungen werden schnell und einfach mit geführten Assistenten über die SmartBlue-App, über einen Prüftaster oder Testmagnet von außen initiiert. Über digitale Kommunikation kann der Grenzschalter mit einer Überprüfung der Sicherheitsschleife in Betrieb genommen werden.
-
Heartbeat Technology ermöglicht eine sichere und kontinuierliche Diagnose und einfache Verifizierung ohne Prozessunterbrechung
-
Zentrales Asset Management mit einfachem Online-Zugriff auf alle Geräteinformationen dank digitaler Kommunikation
-
Zweite Prozessabdichtung (second line of defense) zum Schutz der Umwelt
Videos
-
Vorausschauende Wartung ist möglich durch Korrosionserkennung mittels Heartbeat Technology.
-
Der Liquiphant FTL51 mit permanenter Funktionskontrolle ist die sichere Wahl für die Grenzstanderfassung in Flüssigkeiten
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl

-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
Messprinzip
Vibration Flüssig
-
Merkmal / Anwendung
Kompaktes vibronisches Gerät mit einer optionalen Rohrverlängerrung von bis zu 6 m,
Modulares Gehäusekonzept,
Viele verschiedene Zertifikate -
Spezialitäten
Heartbeat Technologie,
Bluetooth® Bedienung und Wartung mit der SmartBlue App,

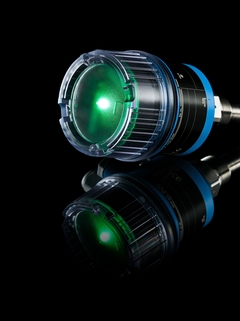

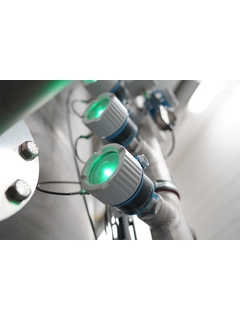

LED- Modul,
RFID-TAG zur einfachen Identifikation,
Second line of defense,
Umgebungstemperaturen bis -50°C (-60°C optional),
Temperaturabstandshalter für hohe Prozesstemperaturen,
"Plug and play" Funktionen -
Versorgung / Kommunikation
19...253V AC / 2-Leiter,
10...55V / DC-PNP 3-Leiter,
9...20V DC mit DPDT Relais,
19...253V AC bzw. 19...55V DC mit DPDT Relais,
2-Leiter NAMUR,
2-Leiter PFM -
Umgebungstemperatur
-60 °C...+70 °C
-
Prozesstemperatur
-50 °C...+150 °C
-
Prozessdruck absolut / max. Überlastdruck
Vakuum...100 bar
-
Min. Mediumsdichte
0,5 g/cm³
(0,4 g/cm³ optional) -
Prozessseitige Hauptmaterialien
316L
Alloy -
Prozessanschluss
Gewinde:
G3/4A, G1A, R3/4", R1, NPT3/4, NPT1
Flansche:
DN25...DN100
ASME 1"...4"
JIS 25A...100A -
Prozessanschluss hygienisch
Tri-Clamp ISO2852
-
Sensorlänge
Bis zu 6 m
-
Kommunikation
2-Leiter mit direkter Lastschaltung
DC-PNP 3-Leiter
Relais
NAMUR
PFM
Bluetooth® drahtlose Technologie -
Zertifikate / Abnahmen
ATEX, IEC Ex, CSA, NEPSI, KC, JPN Ex, INMETRO
-
Sicherheitszulassungen
Überfüllsicherung WHG
SIL2/ SIL3 gemäß IEC 61508 -
Konstruktionszulassungen
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.3 Process Piping
CRN
AD 2000 -
Schiffbauzulassungen
ABS/ LR/ BV/ DNV GL
-
Geräteoptionen
Robustes Edelstahlgehäuse
-
Komponenten
FTL325P Schnittstelle PFM
FTL325N Schnittstelle NAMUR
-
Messprinzip
Vibration Dichte
-
Produkt-Headline
Liquiphant with Density Computer FML621
-
Merkmal / Anwendung
Kompaktes vibronisches Gerät mit hochkorrosionsbeständiger Beschichtung in aggressiven Medien,
Optionale Rohrverlängerrung von bis zu 3 m,
Modulares Gehäusekonzept -
Umgebungstemperatur
-60 °C...+70 °C
-
Prozesstemperatur
-50 °C...+150 °C
-
Prozessdruck absolut
Vakuum...100 bar
-
Prozessseitige Materialen
316L
Alloy -
Sensorlänge
Bis zu 6 m
-
Zertifikate / Abnahmen
ATEX, IEC Ex, CSA, NEPSI, KC, JPN Ex, INMETRO
-
Spezialitäten
Heartbeat Technologie,
Bluetooth® Bedienung und Wartung mit der SmartBlue App,
LED- Modul,
RFID-TAG zur einfachen Identifikation,
Second line of defense,
Temperaturabstandshalter für hohe Prozesstemperaturen,
"Plug and play" Funktionen -
Komponenten
Density Computer FML621
-
Messbereich
Dichte Computer FML621
-
Andere Zulassungen und Zertifiikate
Überfüllsicherung WHG
SIL2/ SIL 3 gemäß IEC 61508
