Overzicht specificaties
-
Accuracy
Rod probe:+/- 2 mm (0.08 in)
-
Process temperature
-20...+150 °C
(-4...+302 °F) -
Process pressure / max. overpressure limit
Vacuum...16 bar
(Vacuum...232 psi) -
Max. meetafstand
Rod: 6 m (20 ft)
Min DK>1.6 -
Main wetted parts
Rod probe:
304, 304L, 316L, PEEK
Toepassingsgebied
Levelflex FMP53 voor continue niveaumetingen voor hygiënegevoelige toepassingen in de voedingsmiddelen- & life sciences-industrie. FMP53 voldoet aan de hygiënevoorschriften volgens ASME BPE en USP klasse VI. De unieke in-situ-validatie zonder onderbreking van het proces is een kostenbesparend voordeel. De FMP53 geleide radar biedt maximale betrouwbaarheid zelfs bij bewegende oppervlakken en schuim, voor veranderende media en bij het vullen via de spuitkop.

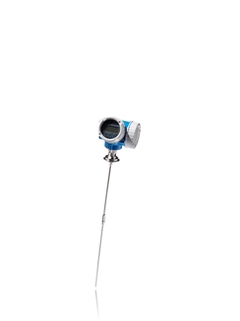

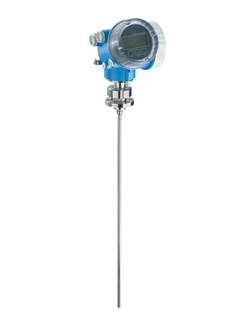

Versie met staafsonde.
Procesaansluitingen: voor hygiënevoorschriften (Tri-Clamp, 11851, 11864, NEUMO,
Varivent N, SMS)Temperatuur: -20 tot +150 °C (-4 tot +302 °F)
Druk: -1 tot +16 bar (-14,5 tot +232 psi)
Meetbereik max.: staaf 6 m (20 ft)
Nauwkeurigheid: ± 2 mm (0,12")
Internationale explosieveiligheidscertificaten, overvulbeveiliging WHG, SIL, hygiënecertificaten, 5-punts lineariteitsprotocol
Voordelen
Betrouwbare meting zelfs bij veranderende product- en procesomstandigheden
HistoROM-datamanagementconcept voor snelle en eenvoudige inbedrijfstelling, onderhoud en diagnostiek
Optimale betrouwbaarheid dankzij de multi-echotracking-evaluatie
Hardware en software ontwikkeld volgens IEC 61508 tot SIL3
Heartbeat Technology voor een kostenefficiënte en veilige werking van de installatie gedurende de gehele levenscyclus
Naadloze integratie in regel- of bedrijfsmiddelen-managementsystemen en intuïtief, menugestuurd bedieningsconcept (ter plaatse of via het bedieningssysteem)
De eenvoudigste prooftest ter wereld voor SIL en WHG bespaart tijd en geld
