Servotankmeetinstrument
Proservo NMS81

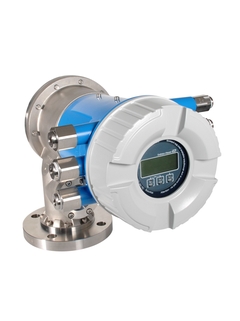

Proservo NMS81 - tankmeetinstrument ©Endress+Hauser

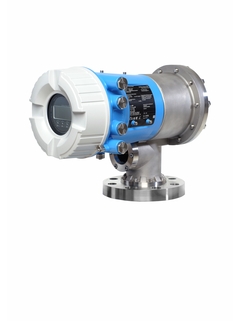

Proservo NMS81 - tankmeetinstrument ©Endress+Hauser

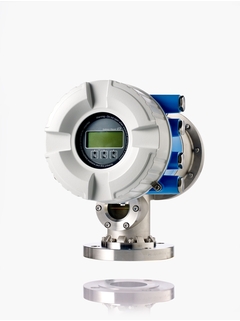

Proservo NMS81 - tankmeetinstrument ©Endress+Hauser

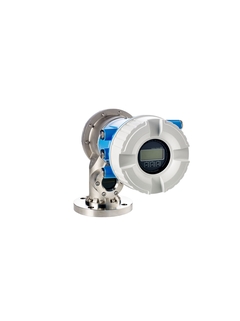

Proservo NMS81 ©Endress+Hauser

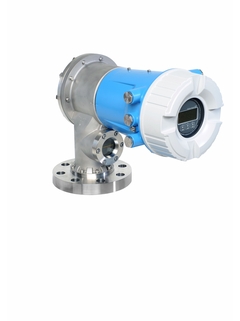

Proservo NMS81 ©Endress+Hauser

Uiterst nauwkeurige servometing voor vloeistofniveau, -interface en -dichtheid

De intelligente tankmeter Proservo NMS81 is ontworpen voor zeer nauwkeurige vloeistofniveaumeting in custody transfer- en voorraadcontrole-toepassingen met NMi- en PTB-goedkeuringen. Het instrument voldoet aan de relevante eisen volgens OIML R85 en API 3.1B. Het voldoet exact aan de eisen van tankvoorraadbeheer en verliesbeheersing en is geoptimaliseerd met betrekking tot totale kostenbesparing en veilige werking.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Accuracy

      up to 0.4 mm

    • Process temperature

      -200°C...200°C
      (-328°F...392°F)

    • Process pressure absolute / max. overpressure limit

      up to 25 bar (363 psi) abs

    • Max. measurement distance

      47 m (154 ft)

    • Main wetted parts

      316L, AlloyC276, PTFE

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Hardware en software ontwikkeld volgens IEC 61508 tot SIL3 (in homogene redundantie) voor een optimale veiligheid

    • Maximale betrouwbaarheid door een nauwkeurigheid tot ± 0,4 mm (± 0,02")

    • Ontwikkeld volgens internationale metrologische aanbevelingen zoals...

  • Toepassingsgebied

    Voor uiterst nauwkeurige custody transfer meting in ruwe olie, benzine, diesel, petrochemicaliën en chemicaliën.

    • Procesaansluitingen: flenzen

    • Temperatuur: -200 tot +200 °C (-328 tot +392 °F)

    • Druk: 0 tot +25 bar (0 tot +362 psi)

    • Meetbereik: max. 47 m (154 ft)

    • Nauwkeurigheid: ± 0,4 mm (±0...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Servo / Float Tank Gauging

  • Characteristic / Application

    Servo Tank Gauging: High precision measurement for liquid level, interface, spot density, profile density

  • Specialities

    Custody transfer level measurement

    Interface measurement

    Spot density, density profile measurement

  • Supply / Communication

    85-264 VAC

  • Accuracy

    up to 0.4 mm

  • Ambient temperature

    Standard:

    -40°C…60°C

    (-40°F...140°F)


    For calibration to regulatory Standards:

    -25°C…55°C

    (-13°F...131°F)

  • Process temperature

    -200°C...200°C

    (-328°F...392°F)

  • Process pressure absolute / max. overpressure limit

    up to 25 bar (363 psi) abs

  • Main wetted parts

    316L, AlloyC276, PTFE

  • Process connection

    Flange:
    DN80/3" / DN100/4" / DN150/6"

  • Max. measurement distance

    47 m (154 ft)

  • Communication

    Outputs:

    Fieldbus: Modbus RS485, V1, HART

    Analog 4-20mA output (Exi/ Exd)

    Relay output (Exd)


    Inputs:

    Analog 4-20mA input (Exi/ Exd)

    2-, 3-, 4-wire RTD input

    Discrete input (Exd, passive/ active)

  • Certificates / Approvals

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Safety approvals

    Overfill protection WHG

    SIL

  • Design approvals

    EN 10204-3.1

    NACE MR0175, MR0103

  • Metrological approvals and certificates

    OIML, NMi, PTB

  • Options

    Redundant fieldbus

    Alu-coated or 316L housing

    Weather protection cover

    Guide wire assembly

    Relief valve

    Gas purging nozzle connection

    Pressure gauge
    Cleaning nozzle connection

  • Application limits

    Stilling well or guide wires for turbulent
    application

    Recommend PTFE displacer for high
    viscosity application

    Recommend AlloyC276 displacer for corrosive application

    Interface measurement requires min. difference of 0.100 g/ml
    between layers

  • Meetprincipe

    Servo / Float Tank Gauging

  • Characteristic / Application

    Servo Tank Gauging: High precision measurement for liquid level, interface, spot density, profile density

  • Supply / Communication

    85-264 VAC

  • Ambient temperature

    Standard:

    -40°C…60°C

    40°F...140°F)


    For calibration to regulatory

    Standards:

    -25°C…55°C

    (-13°F...131°F)

  • Process temperature

    -200°C...200°C

    (-328°F...392°F)

  • Process pressure absolute

    up to 25 bar (363 psi) abs

  • Wetted parts

    316L, AlloyC276, PTFE

  • Output

    Fieldbus: Modbus RS485, V1, HART

    Analog 4-20mA output (Exi/ Exd)

    Relay output (Exd)


    Inputs:

    Analog 4-20mA input (Exi/ Exd)

    2-, 3-, 4-wire RTD input

    Discrete input (Exd, passive/ active)

  • Certificates / Approvals

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Options

    Redundant fieldbus

    Alu-coated or 316L housing

    Weather protection cover

    Guide wire assembly

    Relief valve

    Gas purging nozzle connection

    Pressure gauge
    Cleaning nozzle connection

  • Specialities

    Custody transfer level measurement

    Interface measurement

    Spot density, density profile measurement

  • Measuring range

    47 m (154 ft)

  • Other approvals and certificates

    OIML, NMi, PTB

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
  • 10
    • Nr 10 Order code 71273750

      Drum Housing Cover, 316L

      Drum behuizing gemaakt van 316L. Gebruik: Proservo NMS81.

  • 20
    • Nr 20 Order code 71273751

      Calibration window cover, 316L

      Kalibratie venster omslag gemaakt van 316L met inbegrip van glas en houder. Gebruik: Proservo NMS81.

  • 39
    • Nr 39 Order code 71273688

      Cable, mainboard to electronics, Servo

      Kabel naar platform om moederbord aan te sluiten tot elektronica Proservo. Gebruik: Proservo NMS 80/81/83.

  • 50
  • 51
    • Nr 51 Order code 71273689

      Sensor module, Servo

      Elektronica voor op de detectoreenheid. Gebruik: Proservo NMS 80/81/83.

  • 33
    • Nr 33 Order code XPN0031-

      I/O Module NMR81/84, NRF81, NMS80/81/83

      Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 65
    • Nr 65 Order code 71319969

      Seal, HNBR, PTFE, FVQM,EPDM,NMS81/83

      HNBR: back cover, kalibratie venster. FVQM: beeldscherm. EPDM: gore tex filter. Gebruik: Proservo NMS 81/83.

    • Nr 65 Order code 71319974

      Seal, FKM, FVQM, EPDM, NMS81/83

      FKM: back cover, kalibratie venster. FVQM: beeldscherm. EPDM: Goretex filter. Gebruik: Proservo NMS81/83.

    • Nr 65 Order code 71319977

      Seal, CR, FVQM, EPDM, NMS81/83

      CR: achterdeksel, kalibratievenster. FVQM: afdekplaat display. EPDM: goretex filter. Gebruik: Proservo NMS81/83.

    • Nr 65 Order code 71319980

      Seal, PTFE, FVQM, EPDM, NMS81/83

      PTFE: back cover, kalibratie venster. FVQM: beeldscherm. EPDM: gore tex filter. Gebruik: Proservo NMS 81/83.

    • Nr 65 Order code 71319987

      Seal, VMQ, FVQM, EPDM, NMS81/83

      VMQ: achterdeksel, kalibratievenster. FVQM: afdekplaatje voor display. EPDM: goretex filter. Gebruik: Proservo NMS81/83.

  • 80
    • Nr 80 Order code 71273690

      Wire drum bracket, Alu

      Draad vat beugel van aluminium. Gebruik: Proservo NMS 80.

    • Nr 80 Order code 71273693

      Wire drum bracket, 316L

      Draad vat beugel gemaakt van 316L. Gebruik: Proservo NMS 81.

    • Nr 80 Order code 71273744

      Wire ring, 316L

      Draad ring van 316L verbinding meten draad met verdringer. Gebruik: Proservo NMS 80/81.

    • Nr 80 Order code 017800-0243

      Wire ring, AlloyC

      Wire ring made of AlloyC to connect measuring wire with displacer. Usage: NMS5/NMS7, NMS80/NMS81/NMS83.

    • Nr 80 Order code 71273746

      Wire ring, PTFE

      Draadring van PTFE om aan te sluiten meetdraad met verdringer. Gebruik. nms80/81/83, nms5/nms5/ngm5: NMS80/81/83, NMS5/NMS7, TGM5.

  • 82
    • Nr 82 Order code 71273739

      2x Bearing, wire drum bracket, PTFE

      Dragende op de draad van vat beugel ondersteuning van PTFE. Gebruik: Proservo NMS 80/81/83.

  • 86
    • Nr 86 Order code 71273740

      Measuring wire, 316L, 0.15mm dia., 60m

      Meetdraad en ring gemaakt van 316L. 0.15mm diameter met 60m lengte. Gebruik: Proservo NMS80/81.

    • Nr 86 Order code 71273742

      Measuring wire, AlloyC, 0.2mm dia., 22m

      Meetdraad en ring gemaakt van AlloyC 0,2 mm diameter met 22 m lengte. Gebruik: Proservo NMS80/81/83.

    • Nr 86 Order code 56004912

      Measuring wire, 16m, PFA>316L, 0.4 mm

      PFA gecoat 0.4 draads, 16m, PTFE O-ring. Gebruik: NMS5, TGM5.

  • 14
    • Nr 14 Order code 71312592

      Blind plug, M20, 316L, O-ring EPDM, TG

      Bestaat uit: blinde plug, O-ring 18.0x2.0. Gebruik: huisvesting F 35/36/37/38, NRF81,NMR81/NMR84,NMS80/NMS81/NMS83.

  • 65
    • Nr 65 Order code 71312594

      O-ring, blind plug, M20, EPDM, 5pcs., TG

      Gebruik: behuizing F 35/36/37/38, NRF81,NMR81/NMR84,NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Order code 71312596

      Front cover Alu, sight glas, gasket

      Materiaal: aluminium. Bestaat uit: O-ring deksel FVMQ, PTFE-gecoate. Gebruik: huisvesting F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 20 Order code 71312607

      Front cover 316L, sight glas, gasket

      Materiaal: 316L. Bestaat uit: O-ring EPDM, geklemd. Gebruik: behuizing F37/38. NMR81/NMR84, NRF81, NRF81, NMS81/NMS83.

  • 17
    • Nr 17 Order code 71312627

      Cover clamp, 2 pcs., TG

      Gebruik: behuizing F 35/36/37/38. NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 40
    • Nr 40 Order code 71312638

      Display set, RS485, holder, TG

      Bestaat uit: operatie-module, A300,optische knopen, -display houder, bevestigingsring, dekking. Gebruik:NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Order code 71312640

      Display holder, fixing ring, TG

      Bestaat uit: vaststelling ring, houder. Gebruik: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 37
    • Nr 37 Order code 71324756

      Terminal set, I/O module, Push-in, TG

      Bestaat uit: voltooien terminal set. Gebruik: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Order code 71324757

      Terminal set, I/O module, screw type, TG

      Bestaat uit: complete aansluitingset. Gebruik: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 88
    • Nr 88 Order code XPN0005-

      Displacer Proservo

      Inventory Management Gauge, Repair + Spare Part. Usage: Proservo NMS80/81/83, NMS5/7.

  • 84
  • 45
    • Nr 45 Order code XPN0035-

      SD card, SW revision

      Consists of: SD card, holder. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 32
    • Nr 32 Order code XPN0037-

      Frontplane assembly, labelled

      Consists of: cover, mounting plate, frontplane, holder, screws. Usage: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 31
