4-kanaals transmitter

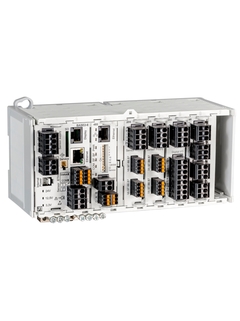

Liquiline CM444R

Liquiline De CM444R is een state-of-the-art transmitter voor pH, ORP, geleidbaarheid, zuurstof en meer. ©Endress+Hauser

De Liquiline CM444R is een state-of-the-art transmitter voor pH, ORP, geleidbaarheid, zuurstof, chloor, troebelheid, slibgehalte, SAC, nitraat en vele andere parameters.

Een optioneel display maakt configuratie, onderhoud en bediening van het meetpunt ter plekke mogelijk. ©Endress+Hauser

Een optioneel display maakt configuratie, onderhoud en bediening van het meetpunt ter plekke mogelijk.

Heartbeat Technology biedt diagnostiek, verificatie en bewaking van het meetpunt. ©Endress+Hauser

Liquiline-transmitters met Heartbeat Technology bieden statusgericht onderhoud en eenvoudige verificatie van het meetpunt en helpen u bij het uitvoeren van optimalisatiemaatregelen.

Memosens converteert de gemeten waarde naar een digitaal signaal en stuurt dit naar de transmitter via een contactloze verbinding. Deze video laat zien hoe Memosens procesbewaking en onderhoud optimaliseert.

Uitbreidbare multiparameter DIN-rail en kastinstrument voor elke industrie

De Liquiline CM444R is een digitale multiparameter-transmitter voor procesbewaking en -besturing geschikt voor alle toepassingen - zelfs op plaatsen met weinig ruimte. U bespaart tijd en geld dankzij de snelle en eenvoudige installatie, werking en bediening. De 4-kanaals controller kan op elk moment worden uitgebreid voor gebruik met maximaal 8 sensoren om te voldoen aan de behoeften van uw proces. De Liquiline CM444R biedt u alle voordelen van een best-in-class transmitter, van slimme eenvoud tot optimale procesveiligheid.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Input

      1 to 4x Memosens digital input
      2x 0/4 to 20mA Input optional
      2 to 4x Digital input optional

    • Output

      2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
      4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

    • Ingres protection

      Transmitter: IP20
      Optional Display: IP66

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Bespaart ruimte en geld:
      geringe afmetingen, 4 kanalen in één instrument, op elk moment uit te breiden en bespaart ruimte in kasten – perfect voor skids.

    • Snelle installatie:
      geen uitsnede nodig in deur van de schakelkast, one-click DIN-rail...

  • Toepassingsgebied

    De Liquiline CM444R multiparameter-transmitter is geschikt voor alle toepassingen in niet-gevaarlijke omgevingen, bijvoorbeeld in onderstaande industrieën:

    • Voedingsmiddelen & drank

    • Life sciences

    • Power & Energy

    • Water & afvalwater

    • Chemie

    De Liquiline...

Details

  • Meetprincipe

    Ultrasonic sensor

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output,
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Ingres protection

    Transmitter: IP20
    Optional Display: IP66

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Single beam scattered light

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output,
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Ingres protection

    Transmitter: IP20
    Optional Display: IP66

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Sensor ORP / Redox

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Ingres protection

    Transmitter: IP20
    Optional Display: IP66

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Total chlorine

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output,
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Potentiometric

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output,
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Ingres protection

    Transmitter: IP20
    Optional Display: IP66

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Potentiometric

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Ingres protection

    Transmitter: IP20
    Optional Display: IP66

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

  • Meetprincipe

    Amperometric oxygen measurement

  • Application

    Modular 4 wire controller
    Multichannel: 1 to 4 digital channels for Memosens protocol
    Multiparameter: pH, redox, ISFET, conductivity inductive and conductive, dissolved oxygen, nitrate and turbidity
    4 sensors connectable in any combination
    Functionality modular extendable at any time
    Plug and play for modules and sensors

  • Characteristic

    Robust plastic housing
    All non-ex applications

  • Design

    2 to 4x Memosens input, 2 to 8x current output,
    Alarmrelay, 4x relay, SD card for software update and copy & paste of setup

  • Material

    DIN rail housing: PC-FR
    Display seal: EPDM

  • Dimension

    220 x 100 x 97 mm
    8.66 x 3.94 x 3.82 inch

  • Process temperature

    0 to 55 °C (32 to 130 °F)

  • Input

    1 to 4x Memosens digital input
    2x 0/4 to 20mA Input optional
    2 to 4x Digital input optional

  • Output

    2 to 8x 0/4 to 20 mA current outputs, alarmrelay,
    4x relay, ProfibusDP, Modbus RS485, Modbus TCP, Ethernet

  • Additional certifications

    EAC, cCSAus

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
    • Order code 71141336

      Kit base module BASE-E

      2x 0/4..20 mA out, alarm relay 2x digital sensor, with connection cable CM444/CM448

    • Order code 71431302

      Kit: base module BASE2-E

    • Order code 71107452

      Kit: 1x set of terminals basic module

      CM442/CM444/CM448/CSF48/CSP44

    • Order code 71141366

      Kit module extention backplane

      CM444/CM448/CSF48

    • Order code 71272410

      Kit: module ETH

      Uitbreidingskaart Webserver voor Liquiline CM44x, CM44xR en CSF48. Achteraf via upgradecode uitbreidbaar naar Modbus TCP of EtherNet/IP

    • Order code 71222276

      Kit CM444R/8R Behuizing

    • Order code 71222277

      Kit CM444R/8R DINrail powersupply 230VAC

    • Order code 71222279

      Kit CM444R/8R DINrail powersupply 24 VDC

    • Order code 71224563

      Kit CM44xR Internal cable f. 24 V supply

    • Order code 71222282

      Kit CM44xR Covers for touch protection

    • Order code 71185295

      Kit: extern display, paneelmontage

      Deur/paneelmontage. Kunststof. Navigator+Softkey bediening. IP66 Tbv CM442R, CM444R, CM448R. Eenvoudig te installeren, ook achteraf, middels boormal en meegeleverde kabel.

    • Order code 71185296

      Kit: extern display, portable

      Draagbaar display, inclusief kabel, voor inbedrijfname van CM442R, CM444R en CM448R IP65

    • Order code 71240608

      Kit CM44xR Servicedisplay: Cable+Grommet

    • Order code 71111053

      CM442 Extension module AOR (2R+2I)

      Uitbreidingskaart bestaande uit: 2x relais, 2x 0/4...20 mA uitgang tbv CM442/CM444/CM448/CSF48

    • Order code 71125375

      CM442 Extension module 2R (2 x Relay)

      Uitbreidingskaart bestaande uit: 2x relais tbv CM442/CM444/CM448/CSF48

    • Order code 71125376

      CM442 Extension module 4R (4x Relay)

      Uitbreidingskaart bestaande uit: 4x relais tbv CM442/CM444/CM448/CSF48

    • Order code 71155581

      Kit: 1x set of terminals module 4R

      CM442/CM444/CM448/CSF48

    • Order code 71135631

      Kit: module 2DS

      Uitbreidingskaart bestaande uit: 2x digitale Memosens-ingangen tbv CM442/CM444/CM448/CSF48

    • Order code 71135632

      Kit: module 2AO

      Uitbreidingskaart bestaande uit: 2x 0/4...20mA uitgang tbv CM442/CM444/CM448/CSF48

    • Order code 71135633

      Kit: module 4AO

      Uitbreidingskaart bestaande uit: 4x 0/4...20mA uitgang tbv CM442/CM444/CM448/CSF48

    • Order code 71155582

      Kit: 1x set of terminals module 4AO

      CM442/CM444/CM448/CSF48

    • Order code 71135639

      Kit: module 2AI

      Uitbreidingskaart bestaande uit: 2x 0/4...20mA ingang tbv CM442/CM444/CM448/CSF48

    • Order code 71155583

      Kit: 1x set of terminals module 2xAI,485

      CM442/CM444/CM448/CSF48

    • Order code 71135638

      Kit: module DIO

      2x digital in, 2x digital out CM442/CM444/CM448/CSF48

    • Order code 71219784

      Kit: 1x set of terminals module DIO

    • Order code 71135634

      Kit: module 485

      Uitbreidingskaart bestaande uit: Ethernet configuratie. Vervolgens wijzigbaar mbv code naar Profibus DP of Modbus RS485 of Modbus TCP tbv CM442/CM444/CM448/CSF48

    • Order code 71140888

      Upgrade Kit: Module 485 + Profibus DP

      (+Ethernet configuratie) CM442 / CM444 / CM448 / CSF48

    • Order code 71140889

      Upgrade Kit: Module 485 + Modbus RS485

      (+Ethernet configuratie) tbv Liquiline transmitters: CM442/CM444/CM448 of Liquistation CSF48

    • Order code 71279809

      Upgrade Kit: Modul ETH + Modbus TCP

      (+Webserver) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71279812

      Upgrade Kit: Modul ETH + EtherNet/IP

      (+Webserver) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71128428

      keycode: HART

      digital communication (provide serial number of device) CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R

    • Order code 71135635

      Upgrade code: Profibus DP f. module 485

      Enter this code to change active fieldbus protocol to Profibus DP (provide serial number of device) CM442 / CM444 / CM448 / CSF48

    • Order code 71135636

      Upgrade code: Modbus RS 485 f.module 485

      Enter this code to change active fieldbus protocol to Modbus RS485 (provide serial number of device) CM442 / CM444 / CM448 / CSF48 CM442R / CM444R / CM448R

    • Order code 71135637

      Upgrade code: Modbus TCP f.module 485

      Enter this code to change active fieldbus protocol to Modbus TCP (provide serial number of device) CM442 / CM444 / CM448 / CSF48

    • Order code 71140891

      Upgrade code: 2x 0/4..20mA Output

      for module BASE-E (provide serial number of device CM444/CM448

    • Order code 71211288

      Upgrade code: Feedforward control

      Upgrade code: Feedforward control requires 0/4..20mA Input or digital communication (provide serial number of device) CM442/CM444/CM448/CSF48 CM442R/CM444R-CM448R

    • Order code 71211289

      Upgrade code: Measuring Range Switch

      Upgrade code: Measuring Range Switch requires digital Input or digital communication (provide serial number of device CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71219871

      Upgrade code: EtherNet/IP f.module 485

      Enter this code to change active fieldbus protocol to EtherNet/IP (provide serial number of device) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71279813

      Upgrade code: Modbus TCP f.module ETH

      Enter this code to change active fieldbus protocol to Modbus TCP (provide serial number of device) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71279830

      Upgrade code: EtherNet/IP for module ETH

      Enter this code to change active fieldbus protocol to EtherNet/IP (provide serial number of device) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71239104

      Upgrade code: Chemoclean Plus

      requires relays or digital outputs or digital fieldbus communication and optional digital inputs (provide serial number of device) CM442/CM444/CM448/CSF48 CM442R/CM444R/CM448R

    • Order code 71367524

      Upgradecode Heartbeat Verifi.+Monitoring

      (Geef het serienummer van het apparaat) CM442/CM444/CM448/CSF48/CA80/CM442R/ CM444R/CM448R.

    • Order code 71367541

      Upgradecode Mathematic

    • Order code 71449914

      Upgr.code:EtherNet/IP+Webserver f. BASE2

    • Order code 71449915

      Upgr.code: Modbus TCP+Webserver f. BASE2

    • Order code 71449918

      Upgrade code: Webserver for BASE2

    • Order code 71449901

      Upgr.code: PROFINET+Webserver for BASE2

    • Order code 71110815

      SD-Card, 1GB, Industrial Flash Drive

      .

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.

    • Order code 71127100

      SD-kaart met firmware, 1GB

      Industriële flitsaandrijving, Liquiline-firmware voor 4-draads platform CM442/CM444/CM448/CSF48

    • Order code DIENST-F

Downloads
