TA541
beschermbuis voor temperatuursensoren

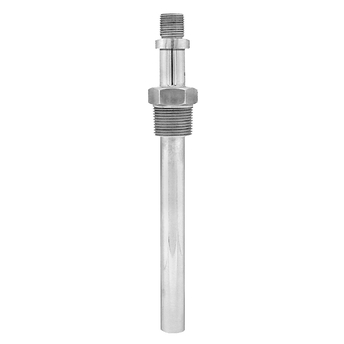

TA541 Beschermbuis voor temperatuursensoren ©Endress+Hauser

Voor weerstands- en thermokoppel-thermometers, geschikt voor zware toepassingen

Het gaat hier om een metalen beschermbuis met een procesaansluiting met schroefdraad of aangelaste flens. De thermometeraansluiting heeft metrische of uitwendige schroefdraad, maten zijn afhankelijk van de buisdiameters. Voor deze beschermbuis is een groot aantal flensmaten volgens gangbare normen en materialen beschikbaar. Hierdoor is deze geschikt voor een breed scala aan zware toepassingen.

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Max. process pressure (static)

      150 bar (2176 psi)

    • Maximum standard immersion length

      4.000 mm (157,48")

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • De beschermbuisvorm kan recht of getrapt zijn voor een korte responstijd

    • Uitgebreide keuze aan pijpafmetingen, materialen en procesaansluitingen

    • De lengte van het verlengstuk, de insteeklengte en de totale lengte kunnen worden gekozen al naargelang de...

  • Toepassingsgebied

    De TA541 is een veelgebruikte beschermbuis gemaakt van pijpmateriaal met een rond verlengstuk, is ontworpen voor weerstands- en thermokoppel-thermometers en wordt voornamelijk gebruikt voor zware toepassingen.

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Fabricated Thermowell

  • Characteristic / Application

    metric style

    various process connections

    round extension

  • Head connection

    external thread:

    1/2" NPT

    3/4" NPT

    G1/2"

    G3/4"

  • Maximum standard immersion length

    4.000 mm (157,48")

  • Process connection

    thread:

    1/2" NPT

    3/4" NPT

    1" NPT

    M20x1,5

    flange:

    DN25 PN16 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

    ASME 1" 150 RF

    ASME 1" 300 RF

    ASME 1" 600 RF

    ASME 1 1/2" 150 RF

    ASME 1 1/2" 300 RF

    ASME 1 1/2" 600 RF

    ASME 1 1/2" 600 RTJ

    ASME 1 1/2" 600 RTJ

    ASME 2" 300 RF

    ASME 2" 600 RF

    ASME 2" 300 RTJ

    ASME 2" 600 RTJ

  • Thermowell root diameter

    1/2" SCH40

    1/2" SCH80

    3/4" SCH40

    3/4" SCH80

  • Medium contact material

    1.4401 (316)

  • Wetted part finishing (Ra)

    < 1.6 ìm (63.00 ìin)

  • Tip shape

    straight

    reduced

  • Temperature range

    -200...650 °C (-328...1.202 °F)

  • Max. process pressure (static)

    150 bar (2176 psi)

  • Max. process pressure at 400 °C

    depends on process connection
