Trilvorkniveaudetectie
Liquiphant FTL31

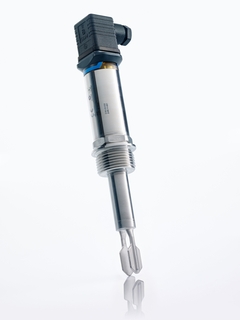

Liquiphant FTL31 ©Endress+Hauser

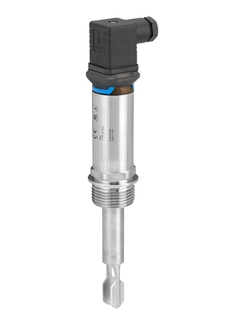

Liquiphant FTL31 ©Endress+Hauser

Liquiphant, Liquipoint, Cerabar, Ceraphant - een sterk team voor standaard niveau- en drukmetingen

Trillingsmeetprincipe

De Liquiphant met continue zelfbewaking is de beste keuze voor niveaudetectie in vloeistoffen

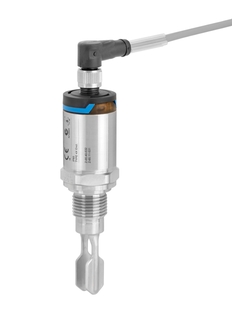

Liquiphant FTL31 ©Endress+Hauser

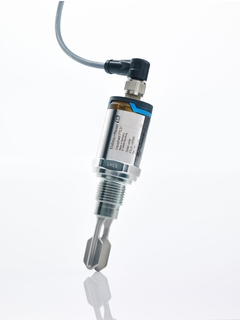

Liquiphant FTL31 ©Endress+Hauser

Niveauschakelaar voor vloeistoffen met compact ontwerp en roestvrijstalen behuizing

De Liquiphant FTL31 is een niveauschakelaar voor vloeistoffen. De FTL31 is ontworpen voor industriële toepassingen in alle industrieën , voornamelijk de machine-industrie. De Liquiphant wordt gebruikt voor overvulbeveiliging en pompdroogloopbeveiliging in reinigingsystemen. Dankzij IO-Link kunnen parameters eenvoudig worden ingesteld.
Compact:
- kleinste trilvorksensor op de markt
Veilig:
- continue zelfbewaking
- betrouwbare werking onafhankelijk van mediumeigenschappen
Eenvoudig:
- geen kalibratie nodig
- plug & play
- IO-Link

  • Eenvoudige producten

  • Gemakkelijk te selecteren, installeren en gebruiken

Technische topkwaliteit

Eenvoud

  • Standaardproducten

  • Betrouwbaar, robuust en onderhoudsarm

Technische topkwaliteit

Eenvoud

  • High-end producten

  • Functioneel en uiterst doelmatig

Technische topkwaliteit

Eenvoud

  • Gespecialiseerde producten

  • Ontworpen voor veeleisende applicaties

Technische topkwaliteit

Eenvoud

Variabel

FLEX selectie Technische topkwaliteit Eenvoud
  • F
  • L
  • E
  • X

Fundamental selectie

Voldoe aan uw basismeetvoorwaarden

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Lean selectie

Beheers eenvoudig uw belangrijkste processen

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Extended selectie

Optimaliseer uw processen met innovatieve technologieën

Technische topkwaliteit
Eenvoud
  • F
  • L
  • E
  • X

Xpert selectie

Beheers uw meest uitdagende applicaties

Technische topkwaliteit
Eenvoud

Variabel

  • Overzicht specificaties

    • Process temperature

      -40 °C ... 150 °C
      (-40 °F ... 302 °F)

    • Process pressure absolute / max. overpressure limit

      Vacuum ... 40 bar
      (Vacuum ... 580 psi)

    • Min. density of medium

      >0,7g/cm³
      (>0,5g/cm³ optional)

please wait Loading alternative products

Snelle selectie

Kies uit één van de voorgestelde opties
Verkoopprijs
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

of

Individuele configuratie

Ga verder met uw keuze uit alle mogelijke opties
  • Voordelen

    • Ontworpen volgens de hoogste eisen op het gebied van kwaliteit en duurzaamheid. Dankzij de geïntegreerde zelfbewakingsfunctie werkt de Liquiphant altijd betrouwbaar, ook bij stroomuitval.

    • Het instrument levert een nauwkeurig schakelpunt, ook bij...

  • Toepassingsgebied

    Compacte niveauschakelaar met roestvrijstalen behuizing.

    • Procesaansluitingen: schroefdraad

    • Temperatuur: -40 tot +150 °C (-40 tot +302 °F)

    • Druk: -1 tot +40 bar (-14,5 tot 580 psi)

    • Oppervlakteruwheid: 3,2 µm

    • Overvulbeveiliging en lekkagedetectie volgens WHG,...

Kenmerken en specificaties

Terug

Details

  • Meetprincipe

    Vibration Liquids

  • Characteristic / Application

    Level switch for liquids and is used in tanks, vessels
    and pipes.

  • Supply / Communication

    20 ... 253V AC/DC, 2-wire
    10 ... 30V DC-PNP 3-wire

  • Ambient temperature

    -40 °C ... 70 °C
    (-40 °F ... 158 °F)

  • Process temperature

    -40 °C ... 150 °C
    (-40 °F ... 302 °F)

  • Process pressure absolute / max. overpressure limit

    Vacuum ... 40 bar
    (Vacuum ... 580 psi)

  • Min. density of medium

    >0,7g/cm³
    (>0,5g/cm³ optional)

  • Main wetted parts

    316L

  • Process connection

    Threads:

    G1/2, G3/4, G1, MNPT1/2, MNPT3/4, MNPT1, R1/2, R3/4, R1

  • Communication

    AC/DC, DC-PNP

  • Certificates / Approvals

    CSA C/US, EAC

  • Safety approvals

    Overfill protection WHG

    Leakage

  • Design approvals

    EN 10204-3.1

  • Marine approval

    ABS/ LR/ BV/ DNV

  • Options

    Adjustment switching delay

    Cleaned from oil+grease,

    PWIS free

Documenten / handleidingen / software

Accessoires / Spare parts

Nr
Order code
Specification
    • Order code

      Unit is not repairable.

    • Order code 71280307

      Valve Plug ISO4400 M16, 4-pole

      Bestaat uit: connector, schroef, seal, plug ring, adapter ring. Gebruik:FTL31/FTL33,FTW33,PMC11/PMC21, PMP11/PMP21/PMP23

    • Order code 71280349

      Valve plug ISO4400 NPTF1/2, 4-pole

      Bestaat uit: connector, schroef, seal, plug ring, adapter ring. Gebruik: FTL31/FTL33,FTW33, PMC11/PMC21,PMP11/PMP21/PMP23.

    • Order code 71280350

      Valve plug ISO4400 QUICKON, 4-pole

      Consists of: plug connector, screw, seal, Usage: FTL31/FTL33, FTW33.

    • Order code 52006263

      M12-female plug connector, cable side

      M12-connectoraansluiting, kabelzijde. Zelfconfigureerbare verbinding. Toepassing: FMB50/FMB51/FMB52/FMB53, FMB70, FTL31/FTL33, FTW23, FTW33,PMP11, PMP21, PMP51, PTC31B, PTP31B, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52010285

      M12-female plug connec., 90deg, 5m cable

      M12-stekkerdoos, kabelzijde. 5m kabel PVC, Cu Sn/Ni slot. Gebruik: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTL51B, FTL62/FTL64, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B, QMW43.

    • Order code 52018763

      M12stopcont.90o,316L,IP69,LED,kabel L=5m

      M12x1 stopcontact 90o, 4-pins, geïntegreerde LED. 5m kabel, PVC, 316L schroefslot. Hygiënische toepassingen, IP69. Gebruik: FTL31/OFTL31, FTL33/OFTL33, FTW23/OFTW23, FTW33/OFTW33, FTI26/OFTI26, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52010156

      Pijpsleutel SW32

      Gebruik: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 71267011

      Test magnet

      Gebruik: FTL20/20H, FTL50/50H/51/51H, FTL31/33, FTW23/FTW33. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52027421

      FTL20H drukring inlasadaptor G3/4" 316L

      Gebruik: Verzonken, FTL20 / FTL20H, FTL31 / FTL33.

  • 57
    • Nr 57 Order code 71194296

      Sealing ring G1/2, 21x26, FA, 5 pcs.

      Procesafdichting DIN7603-A. Gebruik: procesaansluiting, FMI51/FTI51, FTI55, FTL31/FTL33, FTW23/FTW33.

    • Nr 57 Order code 71185027

      Sealing ring G3/4, 27x32, FA, 5 pcs.

      Procesafdichting DIN7603-A. Gebruik: procesaansluiting, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51, FTL80/FTL81, FMP50/FMP51/FMP56, FMR62, QMW43.

    • Nr 57 Order code 52014048

      Sealing ring G1, 33x39 FA, 5 pcs.

      Procesafdichting DIN7603-A. Gebruik: procesaansluiting, FMI51/FMI52, FTI51/FTI52, FTI55, FTL31/FTL33, FTW23/FTW33, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43. Schuifbuis G1 316L (52003663), 316L, 3.1 (52011880), AlloyC22, 3.1 (71118691), FTL51, FTL71, FTL81, AlloyC22 (52003664), FTL51, FTL71.

    • Order code

      Weld-in adapter and correspondig sealings

    • Order code 71258357

      Weld-in adapter G3/4, d=29, 316L

      Inbouw proces-verbinding. Buisleiding monteren. Materiaal: 316L. Afdichting: silicone O-ring. FDA, EHEDG compliant. Gebruik: FTL20/FTL20H, FTL31/FTL33, FTW23, FTW33, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52028295

      inlasadaptor G3/4, d=29, 316L, 3.1

      Inbouw proces-verbinding. Buisleiding monteren. Materiaal: 316L. Inspectie cert. EN10204-3.1 materiaal. Seal: siliconen O-ring. FDA, EHEDG compliant. Gebruik: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71258355

      Weld-in adapter G3/4 d=50, 316L

      Flush mount proces verbinding. Voor vaartuigmontage. Materiaal: 316L. Afdichting: siliconen O-ring. FDA, EHEDG, 3-A compliant. Gebruik: FTL20/FTL20H,FTL31/FTL33, FTW23, FTW33, FMI51, FTI51, QMW43, 11371. Gebruik: TMR35. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52018765

      Inlasadapter G3/4" voor vlakke inbouw

      Inbouw proces-verbinding Materiaal: 316L. Inspectie cert. EN10204-3.1 materiaal. Afdichting: siliconen O-ring. FDA, EHEDG, 3-A compliant. Gebruik: FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371. Gebruik: TMR35. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 71258358

      Weld-in adapter G1, d=53, 316L

      Inbouw proces-verbinding. Materiaal: 316L. Afdichting: siliconen O-ring. FDA, EHEDG, 3-A compliant. Gebruik: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B,FTL80/FTL81, FTL260, FTL330H/FTL330L,FTW23, FTW33, PMP135, PTP35, QMW43. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 71093129

      Inlas adaptor G 1", d=53, 316L, 3.1

      Inbouw proces-verbinding. Materiaal: 316L. Inspectie cert. EN10204-3.1 materiaal Afdichting: silicone O-ring FDA, EHEDG, 3-A compliant. Gebruik: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H,FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52001051

      Inlasadapter G1, d=60, 316L

      Inbouw proces-verbinding. Materiaal: 316L. Seal: siliconen O-ring. FDA, EHEDG, 3-A compliant. Gebruik: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52011896

      Inlasadapter G1, d=60, 316L, 3.1

      Inbouw proces-verbinding. Materiaal: 316L. Inspectie cert. EN10204-3.1 materiaal. Seal: siliconen O-ring. FDA, EHEDG, 3-A compliant. Gebruik: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35. Dit betreft een product uit het E-direct portfolio met een scherpe netto prijs. Kijk voor meer informatie op www.e-direct.endress.com

    • Order code 52001221

      Hygienische inlasadapter G1", draaibaar

      Inbouw proces-verbinding. Materiaal: 316L. Liquiphant is instelbaar. Seal: siliconen profiel pakking. FDA, EHEDG, 3-A compliant. Gebruik: FTL20/FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL330H/330L.

    • Order code 52011898

      Weld-in adapter G1, adjustable,316L, 3.1

      Inbouw proces-verbinding. Materiaal: 316L. Liquiphant instelbaar. Inspectie cert. EN10204-3.1 materiaal. Afdichting: siliconen profiel pakking. FDA, EHEDG, 3-A compliant. Gebruik: FTL20/FTL20H, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTL330H/FTL330L.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiaal: silicone VMQ 75. Gebruik. Lasadapter G3/4,316L, lasadapter: Lasadapter G3/4, 316L, (71258355) scheepsmontage, (71258357) pijpmontage, verzonken montage, FTL31/FTL33, FTW23/FTW33, QMW43, Lasadapter G3/4, 316L, 3.1, (52018765) scheepsmontage, (52028295) pijpmontage, inbouwmontage, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71086117

      O-ring 14,9x2,7 VMQ, FDA, USP, 3 st.

      Materiaal: silicone VMQ 80. USP Klasse VI. Gebruik. lasadapter G3/4, 316L: Lasadapter G3/4, 316L, (71258355) scheepsmontage, (71258357) pijpmontage, inbouwmontage, FTL31/FTL33, FTW23/FTW33, QMW43, Lasadapter G3/4, 316L, 3.1, (52018765) scheepsmontage, (52028295) pijpmontage, inbouwmontage, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52014472

      O-Ring28,17x3,53Silicon,5st

      Materiaal: silicone VMQ 70. Gebruik: lasadapter G1, 316L, (52001051) inbouwmontage, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81, QMW43, Lasadapter G1, 316L, 3.1, (52011896) inbouwmontage, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81,QMW43, schuifbus FTM21.

    • Order code 71086102

      O-ring 28,17x3,53 VMQ, FDA, USP, 3 pcs.

      Materiaal: silicone VMQ. USP Klasse VI. Gebruik: lasadapter G1, 316L, (52001051) inbouwmontage, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81, QMW43, Lasadapter G1, 316L, 3.1, (52011896) inbouwmontage, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PMP51, PTP33B,FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81,QMW43, schuifbus FTM21.

    • Order code 71140668

      O-Ring 28,17x3,53 EPDM, FDA, USP, 3 St.

      Materiaal: EPDM 70. USP-klasse VI, 3-A. Gebruik: lasadapter G1, 316L, (52001051) inbouwmontage, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PMP51, PTP33B,FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81, QMW43, Lasadapter G1, 316L, 3.1, (52011896) verzonken gemonteerd, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PMP51, PTP33B,FTL50/FTL50H/FTL51/FTL51/FTL51H, FTL80/FTL81,QMW43, schuifbus FTM21.

    • Order code 52014424

      Profile gasket 29x36x3.7, FDA, 5 pcs.

      Materiaal: silicone VMQ. Gebruik: Het proces verbindt. G1 inbouwmontage, Lasadapter G1, 316L, instelbaar (52001221), Lasadapter G1, 316L, 3.1, instelbaar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51/FTL51H, Lasadapter Rd52, 316L, verstelbaar, (52001047), 316L, 3.1, verstelbaar, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H, QMW43.

    • Order code 71075662

      Profile gasket 29x36x3.7, FDA, USP, 5pcs

      Materiaal: silicone VMQ. USP Klasse VI, FDA. Gebruik: Het proces verbindt. G1 verzonken monteren, Lasadapter G1, 316L, instelbaar (52001221), Lasadapter G1, 316L, 3.1, instelbaar (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51/FTL51H, Lasadapter Rd52, 316L, verstelbaar, (52001047), 316L, 3.1, verstelbaar, (52006909), FTL33, FTL50/FTL50H/FTL50H/FTL51/FTL51H.
