Overzicht specificaties
-
Input
2 x analog 4...20 mA
-
Output
2 x analog 4...20 mA
Toepassingsgebied

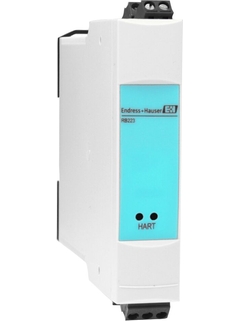

De passieve scheider RB223 kan worden gebruikt voor het galvanisch scheiden van actieve signaalcircuits (0-20 mA) in de volgende drie toepassingen:
overdracht van niet-Ex- naar Ex-omgevingen, bijv. voor actieve regelaars, controllers of aanwijsinstrumenten,
overdracht van Ex- naar niet-Ex-omgevingen voor het aansluiten van actieve, intrinsiek veilige circuits op de PLC,
overdracht van Ex- naar niet-Ex-omgevingen voor het aansluiten van intrinsiek veilige transmitters op een niet-intrinsiek veilige transmittervoeding.
Scheiding van actieve 0/4-20 mA-signalen van transmitters, kleppen en regelaars.
Voordelen
Compacte side-by-side DIN-railbehuizing
Ruimtebesparende 1-kanaals en 2-kanaals uitvoering
Geen voeding nodig
Internationale Ex-goedkeuringen; kan worden gebruikt tot SIL 3
Bidirectionele HART®-transmissie
Communicatiebussen voor HART® + geïntegreerde HART®-weerstand voor sensorconfiguratie
Voorganger
-
Meetprincipe
Passive barrier
-
Measuring principle
Power supply
-
Function
Passive barrier for safe seperation of 4...20 mA current circuit
-
Loop power supply
Loop powered
-
Auxiliary power supply / Loop power supply
Loop powered
-
Input
2 x analog 4...20 mA
-
Output
2 x analog 4...20 mA
-
Certificates
CSA GP
ATEX Ex ia
CSA IS
CSA NI
SIL -
Operation
HART
-
Meetprincipe
Power supply
-
Function
Passive barrier for safe seperation of 4...20 mA current circuit
-
Certification
CSA GP
ATEX Ex ia
CSA IS
CSA NI
SIL -
Input
2 x analog 4...20 mA
-
Output
2 x analog 4...20 mA
-
Auxiliary power supply / Loop power supply
Loop powered
-
Dimensions (wxhxd)
22.5 x 110 x 112 mm
(0.89" x 4.33" x 4.41") -
Operation
HART
