Overzicht specificaties
-
Accuracy
class 2 acc. to IEC 60584
-
Response time
t50 = 3 s
t90 = 7 s -
Max. process pressure (static)
at 20 °C: 20 bar (290 psi)
-
Operating temperature range
Type K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J:
-40 °C ...750 °C
(-40 °F ...1.382 °F)
Type T:
-40 °C ...400 °C
(-40 °F ...752 °F) -
Max. immersion length on request
up to 100.000,00 mm (3.937,01'')
Toepassingsgebied
De modulaire en robuuste thermometer is geschikt voor toepassingen in bijna alle industrieën. Met de optionele koptransmitter met alle gangbare communicatieprotocollen heeft het instrument in vergelijking met direct bedrade sensoren een betere meetnauwkeurigheid en -betrouwbaarheid. Diverse procesaansluitingen, afmetingen en materialen bieden flexibele toepassingsmogelijkheden.

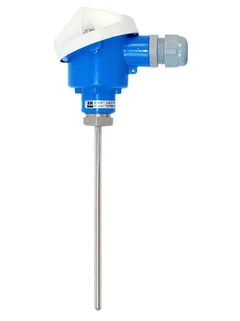

TEC420 thermokoppels met mantel voor temperatuurbereiken van -40 °C tot 1100 °C afhankelijk van het type thermokoppel. Deze kunnen worden gebruikt in lagedruktoepassingen in direct contact met het medium of beschermd door een thermowell. Ze kunnen ook worden gebruikt in alle toepassingen waar kleine insteeklengtes nodig zijn. Speciale aandacht voor de maximale bedrijfstemperatuur van de aansluitkop (80 °C indien met transmitter).
Voordelen
Hoge mate van flexibiliteit dankzij modulaire opbouw met standaard-aansluitkoppen volgens DIN EN 50446 en klantspecifieke insteeklengtes
Hoge mate van compatibiliteit van het inzetstuk en het ontwerp volgens DIN 43772
Koptransmitter met eenvoudige selectie: analoog uitgangssignaal 4 tot 20 mA, HART®, PROFIBUS® PA of FOUNDATION Fieldbus™
-
Eenvoudige producten
- Gemakkelijk te selecteren, installeren en gebruiken
Technische topkwaliteit
Eenvoud
-
Standaardproducten
- Betrouwbaar, robuust en onderhoudsarm
Technische topkwaliteit
Eenvoud
-
Gespecialiseerde producten
- Ontworpen voor veeleisende applicaties
Technische topkwaliteit
Eenvoud
Variabel
FLEX selectie | Technische topkwaliteit | Eenvoud |
---|---|---|
Fundamental selectie Voldoe aan uw basismeetvoorwaarden |
Technische topkwaliteit
|
Eenvoud
|
Lean selectie Beheers eenvoudig uw belangrijkste processen |
Technische topkwaliteit
|
Eenvoud
|
Extended selectie Optimaliseer uw processen met innovatieve technologieën |
Technische topkwaliteit
|
Eenvoud
|
Xpert selectie Beheers uw meest uitdagende applicaties |
Technische topkwaliteit
|
Eenvoud
Variabel |
-
Meetprincipe
Thermocouple
-
Characteristic / Application
metric style
modular temperature assembly
suitable for hazardous areas
process connection as compression fitting
without neck -
Thermowell / protection tube
without (not intended to use with thermowell)
-
Insert / probe
mineral insulated (MI), flexible
-
Outer diameter protection tube / Insert
6,0 mm (0,24'')
-
Max. immersion length on request
up to 100.000,00 mm (3.937,01'')
-
Material protection tube/ thermowell
1.4401 (316)
Alloy 600 (2.4816) -
Process connection
depending on configuration
-
Operating temperature range
Type K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J:
-40 °C ...750 °C
(-40 °F ...1.382 °F)
Type T:
-40 °C ...400 °C
(-40 °F ...752 °F) -
Max. process pressure (static)
at 20 °C: 20 bar (290 psi)
-
Accuracy
class 2 acc. to IEC 60584
-
Response time
t50 = 3 s
t90 = 7 s -
Integration head transmitter
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Ex - approvals
ATEX
-
Certification
SIL (transmitter only)
