Données clés
-
Entrée
24 V DC
-
Sortie
Uin - 0,8 V
-
Alimentation
24 V DC
Domaine d'application

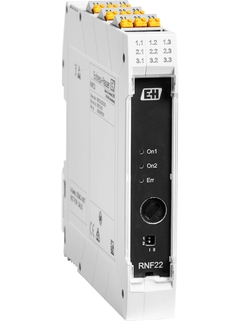

Le RNF22 est un module d'alimentation et de détection d'erreur fournissant une tension d'alimentation redondante de 24 VDC au système de raccordement sur rail DIN pour un fonctionnement sûr en zones explosibles. Détection d'erreur intelligente alertant en cas de défaillance de l'alimentation électrique, de messages d'erreur de groupe NAMUR ou de défaut de fusible via un contact relais et une LED clignotante. Le module d'interface compact est protégé contre la surtension et la polarité inversée via un découplage par diode.
Module d'alimentation et de détection d'erreur pour un fonctionnement sûr et fiable en zones explosibles
Alimentation électrique simple ou redondante 24 VDC, courant d'alimentation de jusqu'à 3,75 A
Sortie relais pour message d'erreur
Évaluation des erreurs de groupe des amplificateurs séparateurs NAMUR (RLN22)
Activation/désactivation de la détection d'erreurs de groupe via commutateur DIP
Plage de température ambiante : de –20 à 60 °C (de –4 à 140 °F)
Avantages
Unité d'alimentation 24 VDC sûre et fiable, simple ou redondante
Diagnostic intelligent intégré : erreur d'alimentation ou de fusible
Câblage simple et rapide avec broches enfichables
Boîtier compact : 17,5 mm (0,69 in) pour une exploitation efficace de l'espace dans les armoires de commande
Fundamental selection
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
FLEX selections | Excellence technique | Simplicité |
---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
-
-
Information technique (TI)
RNF22
Module d'alimentation et de message d'erreur 24 V DC
EN FR 19/10/202103/05/2021Langue:
French
Version:
19/10/2021
Taille du fichier:
938.7 KB
Nom du fichier:
TI01586KFR_0221-00.pdf
-
-
-
Manuel de mise en service (BA)
RNF22
Module d'alimentation et de message d'erreur 24 V DC
EN FR 19/10/202106/05/2021Langue:
French
Version:
19/10/2021
Taille du fichier:
1.7 MB
Nom du fichier:
BA02039KFR_0221-00.pdf
-
-
-
Instructions courtes (KA)
KA RNF22
Module d'alimentation et de messages d'erreur 24 V<sub>DC
</sub>EN FR 27/12/202219/10/202106/05/2021Langue:
French
Version:
27/12/2022
Taille du fichier:
430 KB
Nom du fichier:
KA01460KFR_0322-00.pdf
-
-
-
Conseils de sécurité Ex (XA)
RNF22 Power and error message module CONTROL/INSTALLATION DRAWING for explosion hazardous areas according to Dir. 2014/34/EU (ATEX)
ATEX/UKCA: ATEX II 3 G Ex nA nC IIC Gc
IECEx: IECEx II 3 G Ex nA nC IIC GcEN FR 29/09/202221/07/202125/01/2021Langue:
Anglais
Version:
29/09/2022
Taille du fichier:
1.4 MB
Nom du fichier:
XA02373KA2_03.22_RNF22.pdf
-
-
-
Documentation spéciale (SD)
Device viewer
Technical documentation in other languages
Langue:
Anglais
Version:
14/07/2021
Taille du fichier:
478.5 KB
Nom du fichier:
SD02429R09EN_0121.pdf
-
-
-
Domaines d'activité (FA)
コンポーネントカタログ
HAW562-
HAW569-
MS20-
MS21-
RA33-
RB223-
RDL10-
READWIN-
RH33-
RIA14-
RIA15-
RIA16-
RIA45-
RIA452-
RIA46-
RID14-
RID16-
RID261-
RLN22-
RLN42-
RMA42-
RMC621-
RMS621-
RN22-
RN221N-
RN42-
RNB22-
RNF22-
RNO22-
RS33-
RSG30-
RSG35-
RSG40-
RSG45-
RXO20Langue:
Japonais
Version:
29/08/2022
Taille du fichier:
11.7 MB
Nom du fichier:
Fa00016k33ja_2019.pdf
-
-
-
Domaines d'activité (FA)
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
시스템 제품 및 데이터 관리자 - 시그널 루프 구성 솔루션
Langue:
Coréen
Version:
12/03/2024
Taille du fichier:
3.8 MB
Nom du fichier:
FA00016K46KO.pdf
-
-
-
Domaines d'activité (FA)
System Products and Data Managers
Solutions for the loop
Indicators, interface devices, surge arresters, energy and application
managers, data managers, paper
less recorders and associated
software packages for process automationLangue:
Anglais
Version:
17/05/2023
Taille du fichier:
14.5 MB
Nom du fichier:
FA00016KEN_2323_online.pdf
-
-
-
Innovation (IN)
RN 시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
RN시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
Langue:
Coréen
Version:
08/09/2021
Taille du fichier:
1.3 MB
Nom du fichier:
IN01216K09KO_0121.pdf
-
-
-
Innovation (IN)
Innovation brochure about the RN Series
RN Series - Reliable signal processing and conditioning
Langue:
Anglais
Version:
02/06/2023
Taille du fichier:
3.9 MB
Nom du fichier:
IN01216K09EN_02.23.pdf
-
