Transmetteurs de température

Transmetteurs de température pour toutes les applications industrielles

La fonction d'un transmetteur de température est de convertir le signal du capteur en un signal stable et normalisé. Toutefois, les transmetteurs modernes utilisant la technologie numérique vont bien au-delà : ils sont intelligents, flexibles et offrent une précision de mesure élevée. Ils sont un composant fondamental de la chaîne de mesure capable d'améliorer la sécurité et l'efficacité de votre process.

Description de la gamme de produits

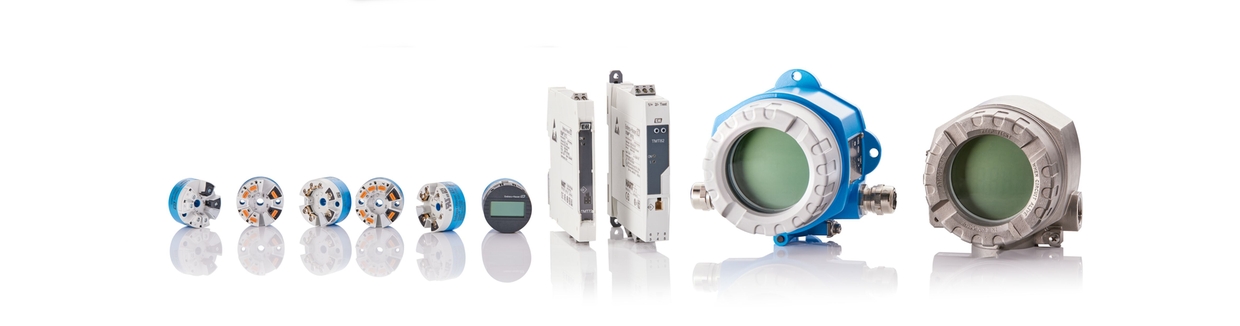

Notre vaste gamme de transmetteurs de température industriels modulaires comprend :

  • Transmetteurs de température pour montage sur rail profilé pour installation en façade d'armoire électrique

  • Transmetteurs de température pour tête de sonde pour montage direct dans des têtes de capteur de température

  • Transmetteurs de température de terrain pour le raccordement direct dans des zones de process

  • Transmetteurs de température pour zones Ex

  • Transmetteurs de température pour tous les principaux protocoles de communication :​

    HART®, PROFIBUS® PA, FOUNDATION™ Fieldbus ou PC

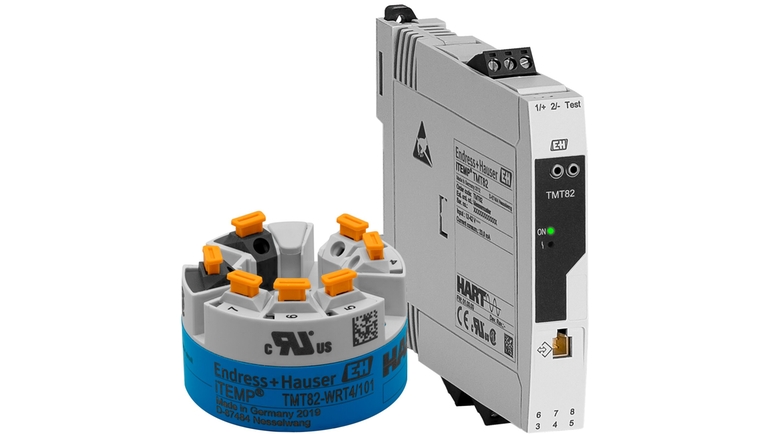

Transmetteur de température iTEMP TMT82 ©Endress+Hauser
Transmetteur de température iTEMP TMT72 ©Endress+Hauser

Les transmetteurs configurables transfèrent les signaux convertis des thermorésistances (RTD) et des thermocouples (TC) et transfèrent également les signaux de résistance (Ω) et de tension (mV). Afin d'obtenir la meilleure précision de mesure, des courbes de linéarisation pour chaque type de capteur sont stockées dans le transmetteur.

En automatisation de process, deux principes de mesure de température sont devenus des standards :

Thermorésistances (RTD) : Principe de mesure

Dans les thermorésistances, la résistance électrique change en fonction des variations de température. Elles permettent de mesurer des températures entre -200 °C et env. 600 °C et se distinguent par une précision de mesure élevée et une stabilité à long terme. L'élément sensible le plus fréquemment utilisé est une Pt100. En standard, les thermorésistances Endress+Hauser satisfont à la classe de précision A de la norme IEC 60751.

Thermocouples : Principe de mesure

Un thermocouple est un composant constitué de deux métaux différents, connectés l'un à l'autre à une extrémité. Un potentiel électrique (force thermoélectrique) est engendré par l'effet Seebeck à l'extrémité ouverte si le raccord et les extrémités libres sont exposés à des températures différentes. Des tables de référence des thermocouples (voir IEC 60584) permettent de déduire la température à la jonction de mesure.

Les thermocouples sont adaptés à la mesure de température dans la gamme de 0 °C à +1800 °C. Ils se distinguent par un temps de réponse rapide et une grande résistance aux vibrations.

Avantages

  • Fonctionnement sûr en zone explosible, agréments internationaux comme FM, CSA, ATEX, NEPSI, IECEx

  • Informations de diagnostic selon NAMUR NE 107

  • Appairage capteur-transmetteur pour une meilleure précision de mesure

  • Les fonctions de surveillance des capteurs augmentent la fiabilité du point de mesure

  • Câblage sans outil avec bornes à ressort en option
