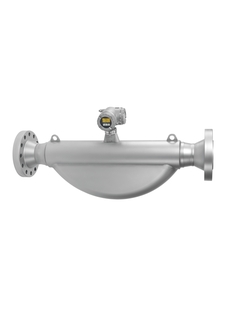

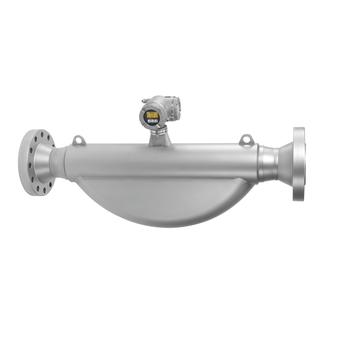

Promass 83O

Coriolis

Le débitmètre haute pression robuste avec fonctionnalité de transmetteur étendue. Pour une précision maximale aux pressions de process les plus élevées ; totalement adapté aux conditions on/offshore.

Sécurité maximale – résistance extrême à la fissuration par corrosion sous tension. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Tube de mesure en 25Cr Duplex, 1.4410 (UNS S32750). Pression de process jusqu'à PN 250, Class 1500.

Qualité – logiciel pour le dosage et le remplissage, densité & concentration, diagnostic étendu. Options de transmission de données flexible – grand choix de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Version compacte ou séparée.

DN 80 à 150 (3 à 6")

Tube de mesure : 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Raccord : 25Cr duplex (Super Duplex), 1.4410 (F53)

Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
Débit volumique (liquide) : ±0,1 %
Débit massique (gaz) : ±0,35 %
Densité (liquide) : ±0,0005 g/cm³

0 à 800 000 kg/h (0 à 29 400 lb/min)

PN 250, Class 1500

–40 à +200 °C (–40 à +392 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4404 (316L), extrêmement résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
Configuration possible via afficheur sur site et outils de configuration

4 sorties modulaires :
0-20 mA (active)/4-20 mA (active/passive)
Sortie impulsion/fréquence/tout ou rien (passive)
Relais

2 entrées modulaires :
Etat
0-20 mA (active)/4-20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA

Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR, SIL, marine
PED, CRN, AD 2000
NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

CE, C-tick

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN, AD 2000

Certificat matière 3.1
NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

Coriolis

Le débitmètre haute pression robuste avec fonctionnalité de transmetteur étendue. Pour une précision maximale aux pressions de process les plus élevées ; totalement adapté aux conditions on/offshore.

Sécurité maximale – résistance extrême à la fissuration par corrosion sous tension. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Tube de mesure en 25Cr Duplex, 1.4410 (UNS S32750). Pression de process jusqu'à PN 250, Class 1500.

Qualité – logiciel pour remplissage & dosage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

DN 80 à 150 (3 à 6")

Tube de mesure : 25Cr duplex (Super Duplex), 1.4410 (UNS S32750)
Raccord : 25Cr duplex (Super Duplex), 1.4410 (F53)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
Débit volumique (liquide) : ±0,1 %
Débit massique (gaz) : ±0,35 %
Densité (liquide) : ±0,0005 g/cm³

0 à 800 000 kg/h (0 à 29 400 lb/min)

PN 250, Class 1500

–40 à +200 °C (–40 à +392 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4404 (316L), résistance maximale à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
Configuration possible via afficheur sur site et outils de configuration

4 sorties modulaires :
0-20 mA (active)/4-20 mA (active/passive)
Sortie impulsion/fréquence/tout ou rien (passive)
Relais

2 entrées modulaires :
Etat
0-20 mA (active)/4-20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA

Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
DESP, CRN, AD 2000
NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

CE, C-tick

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN, AD 2000

Certificat matière 3.1
NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK
