Promass 83X

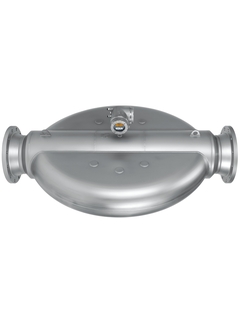

Débitmètre massique Coriolis - Proline Promass 83X ©Endress+Hauser

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le débitmètre quatre tubes haute capacité avec fonctionnalité de transmetteur étendue. Pour les débits les plus élevés et performances exceptionnelles dans des applications on/offshore dans l'industrie du pétrole & gaz.

  • Caractéristiques du capteur

    Bénéfices accrus – point d'installation unique avec précision maximale pour de grandes quantités. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Diamètre nominal : DN 300 à 400 (12 à 16"). Système quatre tubes avec faible perte de charge.

  • Caractéristiques du transmetteur

    Qualité – logiciel pour remplissage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

  • Gamme de diamètre nominal

    DN 300 à 400 (12 à 16")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4404 (316/316L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 % (standard), 0,05 % (option)
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 4100 t/h (0 à 4520 tn. sh./h)

  • Pression de process max.

    PN 100, Class 600

  • Gamme de température du produit

    –50 à +180 °C (–58 à +356 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4404 (316L), extrêmement résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'alu moulé avec revêtement pulvérisé
    1.4301 (304), tôle
    CF3M (316L), fonte

  • Indice de protection

    IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration

  • Sorties

    4 sorties modulaires :
    0-20 mA (active)/4-20 mA (active/passive)
    Sortie impulsion/fréquence/tout ou rien (passive)
    Relais

  • Entrées

    2 entrées modulaires :
    Etat
    0-20 mA (active)/4-20 mA (active/passive)

  • Communication numérique

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentation

    DC 16 à 62 V
    AC 85 à 260 V (45 à 65 Hz)
    AC 20 à 55 V (45 à 65 Hz)

  • Certificats Ex

    ATEX, IECEx, FM, CSA, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR, SIL, marine
    PED, CRN, AD 2000
    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

  • Agréments et certificats Marine

    Agrément Marine

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN, ASME, NORSOK
