Proline t-mass 65F
Débitmètre massique thermique

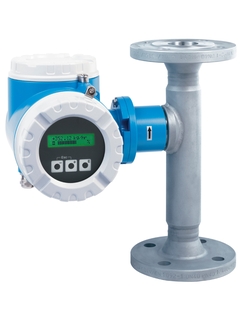

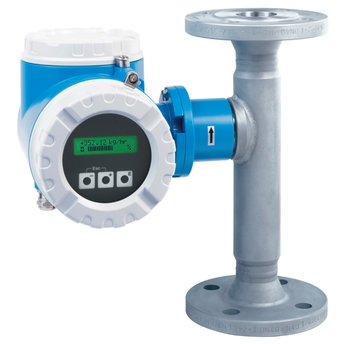

Photo du débitmètre massique thermique t-mass 65F avec brides pour les gaz industriels et l'air comprimé ©Endress+Hauser

Proline t-mass 65F avec brides pour les gaz industriels et l'air comprimé

Le principe de mesure du débit thermique

Débitmètre haute performance avec adaptation intelligente et dynamique aux conditions de process fluctuantes

Le t-mass 65F en ligne a été conçu pour la mesure directe du débit massique dans les gaz industriels et l'air comprimé. Avec une rangeabilité typique de 100:1, il peut mesurer avec précision les débits de process et les fuites de ligne. Un logiciel intégré permet de configurer de l'appareil pour 20 gaz librement sélectionnables.

  • Avantages

    • Mesure de gaz et de mélanges de gaz dans de petites conduites

    • Sécurité de l'installation – précision et reproductibilité élevées pour une large gamme de gaz industriels et de gaz de process

    • Mesure économique – installation aisée, perte de charge...

  • Domaine d'application

    • Ce principe de mesure se caractérise par une dynamique de mesure élevée et une mesure directe du débit massique

    • Mesure de gaz et de mélanges de gaz dans de petites conduites.

    Caractéristiques de l'appareil

    • Version in-line : diamètre nominal DN 15 à 100 (1/...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermique

  • Caractéristiques principales

    Débitmètre haute performance avec adaptation intelligente et dynamique aux conditions de process fluctuantes. Mesure de gaz et de mélanges de gaz dans de petites conduites.

  • Caractéristiques du capteur

    Sécurité de l'installation – précision et reproductibilité élevées pour une large gamme de gaz industriels et de gaz de process. Mesure économique – installation aisée, perte de charge négligeable et absence de maintenance. Mesure de débit fiable – mesure multivariable. Version in-line : diamètre nominal DN 15 à 100 (½ à 4"). Pression de process jusqu'à PN 40, classe 300.

  • Caractéristiques du transmetteur

    Configuration flexible de l'appareil pour adaptation à l'application - fonctionnalité "Gas Engine" intégrée. Pour applications exigeantes - mélanges de gaz définis par l'utilisateur, reproductibilité et précision élevées. Récupération automatique des données pour la maintenance. Appareil en version compacte ou séparée. 4-20 mA HART, PROFIBUS PA/DP, Modbus RS485, FF.

  • Gamme de diamètre nominal

    DN 15 à 100 (1/2" à 4")

  • Matériaux en contact avec le produit

    Elément sensible : 1.4404 (316L) ; Alloy C22, 2.4602 (UNS N06022)
    Raccords process : 1.4404 (316L/316)

    Corps du capteur :
    DN 15 à 25 (1/2" à 1") : CF3M-A351
    DN 40 à 100 (1-1/2" à 4") : 1.4404 (316/316L)
    Douille : PEEK GF30, PVDF
    Joints toriques : EPDM, Kalrez 6375, Viton FKM

  • Variables mesurées

    Débit massique, température, débit volumique, flux énergétique

  • Erreur de mesure max.

    Gaz : 1,5% de m. (10 à 100% de P.E.), 0,15% de P.E. (1 à 10% de P.E.)

  • Gamme de mesure

    0,5 à 3750 kg/h (1.1 à 8250 lb/h)

  • Pression de process max.

    PN40 / Cl. 300 / 20K

  • Gamme de température du produit

    -40 °C à +100 °C (-40 °F à +212 °F)

  • Gamme de température ambiante

    -20 °C à +60 °C (-4 °F à +140 °F)
    En option : -40 °C à +60 °C (-40 °F à +140 °F)

  • Matériau du boîtier du transmetteur

    Boîtier du transmetteur :
    Compact : fonte d'alu moulée avec revêtement pulvérisé
    Montage mural : fonte d'alu moulée avec revêtement pulvérisé
    Séparé : fonte d'alu moulée avec revêtement pulvérisé
    Boîtier de raccordement (version séparée) : fonte d'alu moulée avec revêtement pulvérisé

  • Indice de protection

    IP 67
    NEMA 4x

  • Affichage/Exploitation

    Affichage LCD : rétroéclairé, deux droites de 16 caractères
    Configuration possible via l'afficheur local et les outils de configuration

  • Sorties

    4-20mA HART (active/passive au choix), impulsion, fréquence, état

  • Entrées

    4-20mA, entrée d'état

  • Communication numérique

    HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485

  • Alimentation

    85 à 260 VAC, 45 à 65 Hz
    20 à 55 VAC, 45 à 65 Hz
    16 à 62 VDC

  • Certificats Ex

    ATEX, FM, CSA, NEPSI

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Agréments et certificats pression

    DESP, CRN

  • Agréments et certificats hygiéniques

    Service oxygène (certifié selon BS IEC 60877)
