Deltatop DO65F

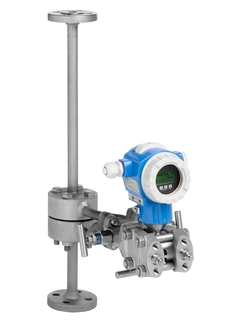

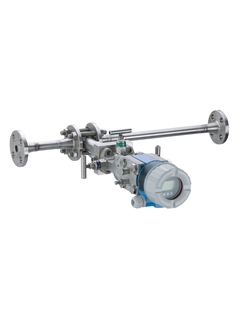

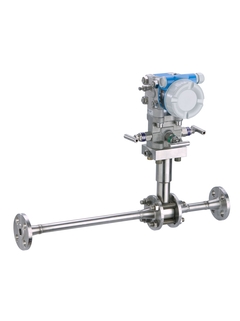

Deltatop DO65F : Section de mesure pour la mesure du débit par pression différentielle sur la base de normes internationales ©Endress+Hauser

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Pression différentielle

  • En-tête produit

    Mesure du débit massique ou volumique calculé . Elément primaire dp (diaphragme).

    Section de mesure avec diaphragme avec chambres annulaires et prises de pression dans les angles.

  • Caractéristiques du capteur

    Normalisé selon les standards internationaux.

    Avec section de conduite.

    Petits diamètres DN10...50 ; 3/8...2".

    Diaphragme interchangeable.

    Version compacte ou séparée.

    Optimisable pour perte de charge réduite, incertitude améliorée ou rangeabilité maximisée.

    Transmetteur de pression différentielle Deltabar S/M.

  • Gamme de diamètre nominal

    DN 10...50

    3/8" ... 2"

  • Erreur de mesure max.

    typ. < 1,5% du volume calculé ou de la masse.

    DN < 25 / 1" étalonnage recommandé.

    Incertitude de l'élément primaire hors incertitude de densité ou compensation.

  • Gamme de mesure

    0,4 ... 550 m3/h

  • Pression de process max.

    PN6 ... 160

    Cl.150 ... 2500

  • Gamme de température du produit

    Version compacte :

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Version séparée :

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Indice de protection

    Transmetteur (Deltabar) :

    IP67

    NEMA6P

  • Affichage/Exploitation

    Transmetteur (Deltabar) :

    Affichage 4 lignes

    3 boutons-poussoirs

    Quick setup

    HistoROM

  • Sorties

    Transmetteur (Deltabar) :

    4 ... 20 mA

  • Communication numérique

    Transmetteur (Deltabar) :

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificats Ex

    Transmetteur (Deltabar) :

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principe de mesure

    Pression différentielle

  • En-tête produit

    Mesure du débit massique ou volumique calculé . Elément primaire dp (diaphragme).

    Section de mesure avec diaphragme avec chambres annulaires et prises de pression dans les angles.

  • Caractéristiques du capteur

    Normalisé selon les standards internationaux.

    Avec section de conduite.

    Petits diamètres DN10...50 ; 3/8...2".

    Diaphragme interchangeable.

    Version compacte ou séparée.

    Optimisable pour perte de charge réduite, incertitude améliorée ou rangeabilité maximisée.

    Transmetteur de pression différentielle Deltabar S/M.

  • Gamme de diamètre nominal

    DN 10...50

    3/8" ... 2"

  • Erreur de mesure max.

    typ. < 1,5% du volume calculé ou de la masse.

    DN < 25 / 1" étalonnage recommandé.

    Incertitude de l'élément primaire hors incertitude de densité ou compensation.

  • Gamme de mesure

    0,4 ... 550 m3/h

    2,0 ... 2750 kg/h à 10 bar/230 °C

  • Pression de process max.

    PN6 ... 160

    Cl.150 ... 2500

  • Gamme de température du produit

    Version compacte :

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Version séparée :

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Indice de protection

    Transmetteur (Deltabar) :

    IP67

    NEMA6P

  • Affichage/Exploitation

    Transmetteur (Deltabar) :

    Affichage 4 lignes

    3 boutons-poussoirs

    Quick setup

    HistoROM

  • Sorties

    Transmetteur (Deltabar) :

    4 ... 20 mA

  • Communication numérique

    Transmetteur (Deltabar) :

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificats Ex

    Transmetteur (Deltabar) :

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principe de mesure

    Pression différentielle

  • En-tête produit

    Mesure du débit massique ou volumique calculé . Elément primaire dp (diaphragme).

    Section de mesure avec diaphragme avec chambres annulaires et prises de pression dans les angles.

  • Caractéristiques du capteur

    Normalisé selon les standards internationaux.

    Avec section de conduite.

    Petits diamètres DN10...50 ; 3/8...2".

    Diaphragme interchangeable.

    Version compacte ou séparée.

    Optimisable pour perte de charge réduite, incertitude améliorée ou rangeabilité maximisée.

    Transmetteur de pression différentielle Deltabar S/M.

  • Gamme de diamètre nominal

    DN 10...50

    3/8" ... 2"

  • Erreur de mesure max.

    typ. < 1,5% du volume calculée ou de la masse.

    DN < 25 / 1" étalonnage recommandé.

  • Gamme de mesure

    0,02 ... 40 m3/h

  • Pression de process max.

    PN6 ... 160

    Cl.150 ... 2500

  • Gamme de température du produit

    Version compacte :

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Version séparée :

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Indice de protection

    Transmetteur (Deltabar) :

    IP67

    NEMA6P

  • Affichage/Exploitation

    Transmetteur (Deltabar) :

    Affichage 4 lignes

    3 boutons-poussoirs

    Quick setup

    HistoROM

  • Sorties

    Transmetteur (Deltabar) :

    4 ... 20 mA

  • Communication numérique

    Transmetteur (Deltabar) :

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificats Ex

    Transmetteur (Deltabar) :

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Documents / Manuels / Logiciels

  • Information technique Deltatop DO61W, DO62C, DO63C, DO64P, DO65F

    Mesure de débit par orifice et transmetteur de pression différentielle
    Deltabar
    Système de mesure universel pour la vapeur, les gaz et les liquides

    Information technique (TI)
  • Mise en service DeltatopDO61W, DO62C, DO63C, DO64P, DO65F

    Mesure de débit par orifice et transmetteur de pression différentielle

    Mise en service (BA)
  • Pomiary Automatyka Robotyka marzec 2007

    Klasyczne pomiary przep&
    322;ywu cieczy pary i gazów

    Publications (PU)
    09/08
    Polonais
  • Control Engineering Polska kwiecie& 324; 2008

    Klasyczne pomiary przep&
    322;ywu cieczy, pary i gazów z u
    &
    380;yciem elementów spi&
    281;trzaj&
    261;cych

    Publications (PU)
    09/08
    Polonais
  • 压力测量

    用于过程压力、差压、液位和流量测量的专业仪表

    Familles de produits (FA)
    09/15
    Chinois
  • Basınç Ölçümü

    Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

    Familles de produits (FA)
    05/15
    Turc
  • Mesure de pression

    Appareils de mesure pour la pression de process, la pression
    différentielle, le niveau et le débit

    Familles de produits (FA)
    03/17
    fr
  • Pressure measurement

    Powerful instruments for process pressure, differential pressure, level
    and flow

    Familles de produits (FA)
    03/17
    Anglais
  • Misura della pressione

    Potenti strumenti per la misura della pressione di processo, pressione
    differenziale,
    livello e portata

    Familles de produits (FA)
    03/17
    Italien
  • Druckmesstechnik

    Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand
    und Durchfluss

    Familles de produits (FA)
    03/17
    Allemand
  • Catálogo Medición de Presión

    Instrumentos para la medición de presión, presión diferencial, nivel y
    caudal de proceso

    Familles de produits (FA)
    03/17
    Espagnol
  • Pressure measurement

    American version: Powerful instruments for process pressure,
    differential pressure, level
    and flow

    Familles de produits (FA)
    03/17
    Anglais
  • Pomiar ciśnienia

    Potężna aparatura do pomiaru
    ciśnienia procesowego, różnicy
    ciśnień, poziomu i przepływu

    Familles de produits (FA)
    03/14
    Polonais
  • Komplettpaket Druckmesstechnik

    Ein Ansprechpartner - spart Zeit und reduziert Kosten

    Information spécifique (CP)
    05/15
    Allemand
  • Deltatop

    Code produit: DV61S-, DP63D-, DP62D-, DP61D-, DO69S-, DO65F-, DO64P-, DO63C-, DO62C-, DO61W-, DN62S-, DN61S-
    Région/Pays: Russia (TR CU)
    Organisme d\'accréditation: EAC
    Protection: Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Gb

    Explosion Protection
    Russe
  • Deltatop

    Code produit: DO61W-, DO62C-, DO63C-, DO64P-, DO65F-, DP61D-, DP62D-, DP63D-
    Organisme d\'accréditation: RM RS

    Marine
    Russe

Accessoires / pièces de rechange

Nr
Order code
Specification
    • Order code 71071897

      Visserie UNF7/16x1-3/4", acier, Viton

      composée de: 4x vis, longueur 1-3/4", acier 2x joints FKM Viton. pour manifold usiné DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71071899

      Visserie UNF7/16x1-3/4", acier, PTFE

      composée de: 4x vis, longueur 1-3/4", acier 2x joints PTFE. pour manifold usiné DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71071900

      Visserie UNF7/16x2-1/4", acier, Viton

      composée de: 4x vis, longueur 2-1/4", acier 2x joints FKM Viton Usage: Manifold, forgé Usage: Manifold, fraisé DO61W/DO62C/DO63C/DO65F. Pas pour manifold + raccordement IEC61518, des 2 côtés.

    • Order code 71071901

      Visserie UNF7/16x2-1/4", acier, PTFE

      composée de: 4x vis, longueur 2-3/4", acier 2x joints PTFE. pour manifold forgé DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71285305

      Set de vis UNF7/16x1-3/4", VA, Viton

      composée de: 4x vis, longueur 1-3/4", inox 2x joints Viton. pour manifold forgé DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71285307

      Set de vis UNF7/16x1-3/4", VA, PTFE

      composée de : 4x vis, longueur 1-3/4", inox 2x joints PTFE. pour manifold forgé DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71285308

      Set de vis UNF7/16x2-1/4", VA, Viton

      composée de : 4x vis, longueur 2-1/4", inox 2x joints Viton. pour manifold forgé DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold avec raccord. IEC61518 des 2 côtés.

    • Order code 71285310

      set de vis UNF7/16x2-1/4", VA, PTFE

      Consiste en: 4x vis, longueur 2-1/4", VA. 2x joint PTFE. Utilisation: manifold, fraisé. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Pas pour manifold + connexion IEC61518, des deux côtés.
