Données clés
-
Précision
0,3%
-
Température de process
-10…+100 °C
(+14…+212 °F)
135 °C pendant 1h
(275 °F pendant 1h) -
Gamme de mesure de pression
400 mbar…+40 bar
(6...+600psi) -
Cellule de mesure
+400 mbar…+40 bar
(+6 psi...+600 psi)
Domaine d'application

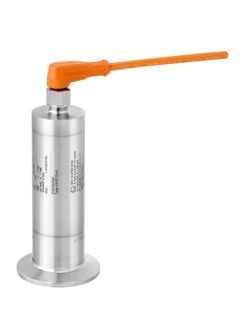

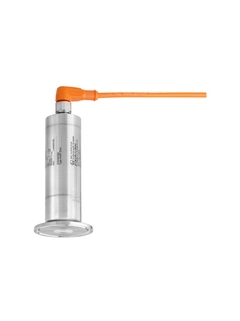

Le Cerabar PMP23 est un transmetteur de pression absolue et relative compact avec un excellent rapport qualité/prix. La cellule de mesure piézoélectrique avec membrane 316L affleurante a été conçue pour les applications de l'industrie hygiénique. Le PMP23 offre de nombreux raccords process hygiéniques certifiés EHEDG et 3-A, des matériaux FDA et conformes CE1935/2004, un indice de protection IP69, IO-Link en option ainsi que des certificats pour zone explosible. L'appareil peut être fourni avec des gammes de mesure personnalisées jusqu'à 40 bar.
Transducteur de pression pour mesurer la pression absolue ou relative dans les gaz ou les liquides.
Raccords process : raccords hygiéniques affleurants, raccords filetés affleurants
Température de process : -10 °C à +100 °C (-40 °F à +212 °F) et +135 °C (+275 °F) pendant max. 1h
Gamme de mesure : 400 mbar à 40 bar (6 à 600 psi)
Précision : ±0,3% de l'étendue de mesure
Certificats internationaux pour la protection contre les explosions, certificats hygiéniques
Avantages
Mise en oeuvre simple et rapide, sans configuration
IO-Link réduit les coûts et la complexité grâce à une configuration facile via des outils de configuration simples ou un système d'ingénierie
Sécurité de process maximale grâce à des raccords process entièrement soudés et sans joint
Disponibilité accrue du process grâce à une reproductibilité élevée et une stabilité à long terme du produit
Grande flexibilité d'utilisation permettant de réduire les coûts de maintenance
La garantie d'une traçabilité documentaire et d'une conformité hygiénique avec les différents certificats et déclarations constructeur (EHEDG, 3-A, CE1935/2004, etc.)
