Sonde de conductivité analogique
Indumax CLS50

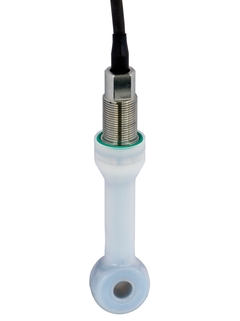

Le CLS50 est une sonde de conductivité pour les milieux difficiles et agressifs dans l'industrie chimique. ©Endress+Hauser

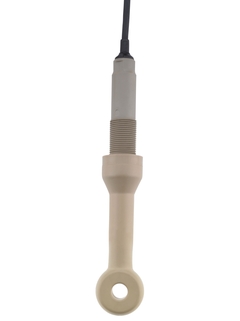

Le CLS50 est une sonde de conductivité inductive pour les applications standard, dangereuses et à hautes températures. ©Endress+Hauser

La conductivité d'un liquide peut être mesurée selon les principes de mesure conductifs ou inductifs. Cette vidéo présente ces principes de mesure et leur fonctionnement.

  • Le CLS50 est une sonde de conductivité pour les milieux difficiles et agressifs dans l'industrie chimique.
  • Le CLS50 est une sonde de conductivité inductive pour les applications standard, dangereuses et à hautes températures.

Sonde de conductivité inductive pour les applications chimiques

L'Indumax CLS50 est une sonde de conductivité inductive pour les applications standard, dangereuses et à hautes températures. Bénéficiez d'une bonne résistance chimique et d'une longue durée de vie grâce à des matériaux robustes (PFA, PEEK). De plus, il est insensible à l'encrassement et sa mesure est fiable et répétable même dans des milieux difficiles et agressifs. La vaste gamme de température de -20 à +180 °C répond à toutes les attentes.

Composants additionnels

  • Avantages

    • Longue durée de vie et bonne résistance chimique même sous des conditions difficiles

    • Les matériaux anti-adhérents et la grande ouverture du capteur empêchent l'encrassement

    • Une large gamme de température et des matériaux extrêmement résistants permettent...

  • Domaine d'application

    L'Indumax CLS50 mesure la conductivité par principe inductif dans les industries suivantes :

    • Chimie :
      - Mesure de la concentration d'acides et de bases
      - Surveillanc de la qualité des produits chimiques dans les cuves et les conduites

    • Agroalimentaire...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Inductif

  • Application

    Eaux usées, process

  • Caractéristique

    Capteur inductif en matériau résistant pour la mesure de conductivité et de concentration dans les process et les produits colmatants

  • Gamme de mesure

    2 µS/cm - 2000 mS/cm

  • Principe de mesure

    Mesure inductive

  • Design

    Pas de contact avec le produit nécéssaire, capteur revêtu en matériaux résistants

  • Matériau

    PEEC ou PFA

  • Dimensions

    Electrode : diamètre extérieur : env. 47 mm, diamètre intérieur : env. 15 mm

  • Température de process

    max. 180 °C (PEEK)
    (356 °F)max. 125 °C (PFA)
    (254 °F)

  • Pression de process

    max. 20 bar (PEEK)
    (290 psi) max. 16 bar (PFA)
    (233 psi)

  • Capteur de température

    Pt100 intégrée

  • Certification Ex

    ATEX

  • Raccordement

    Raccord process : NPT1", DN50, AINSI, JIS
    Câble : raccord de câble surmoulé.

  • Indice de protection

    IP67

  • Certifications additionnelles

    Certificat de qualité avec constante de cellule
