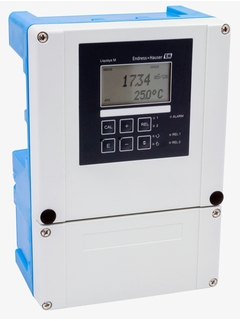

Transmetteur de conductivité
Liquisys CLM253
Appareil de terrain compact pour toutes les industries
Le Liquisys CLM253 est un transmetteur standard pour tous les capteurs de conductivité analogiques. Il améliore votre sécurité opérationnelle grâce aux contrôles continus de la plausibilité, du process et du capteur. Grand choix de modules hardware et software (relais ou communication par bus de terrain) pour une adaptation parfaite à votre tâche de mesure. Cette modularité permet également le rétrofit du transmetteur. Configuration simple et rapide grâce à un menu et un étalonnage simples.
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
Sélections FLEX | Excellence technique | Simplicité |
---|---|---|
Sélection Fundamental Répondez à vos besoins fondamentaux en matière de mesure |
Excellence technique
|
Simplicité
|
Sélection Lean Gérez facilement vos process de base |
Excellence technique
|
Simplicité
|
Sélection extended Optimisez vos process grâce à des technologies innovantes |
Excellence technique
|
Simplicité
|
Sélection Xpert Maîtrisez vos applications les plus difficiles |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Entrée
transmetteur 1 voie
-
Sortie
0/4-20mA, Hart, Profibus.
-
Indice de protection
IP65
-
Sélection rapide
Configuration personnalisée
-
Avantages
Plus de sécurité opérationnelle : système de contrôle continu du process, configuration personnalisée des alarmes, contrôle de la plausibilité des étalonnages.
Fonctionnalités étendues : mesure de la conductivité, résistivité et concentration,...
-
Domaine d'application
Le transmetteur Liquisys CLM253 fonctionne avec tous les capteurs de conductivité analogiques en zone non explosible, par exemple dans les industries suivantes et leurs utilités :
Chimie
Agroalimentaire
Sciences de la Vie
Centrales électriques
Eau potable et...
Documents / Manuels / Logiciels
-
Liquisys M CLM223/253 Information technique
Mesure de conductivité/résistivité
Information technique (TI) -
Liquisys M CLM223/253
Manuel de mise en service
Transmetteur
Mise en service (BA) -
Mise en service HART - Liquisys M CxM223/253
HART
Communication de terrain avec Liquisys M CxM223/253Mise en service (BA) -
Operating Instructions Liquisys M CXM223/253 PROFIBUS
Field Communikation for Liquisys M CXM223/253
Mise en service (BA) -
Ex-safety instructions CXM2X3
Safety instructions for electrical apparatus for explosion-hazardous
areas as per EC Directive 94/9/EC (ATEX)Conseils de sécurité ATEX (XA) -
Instructions for service kits Liquisis M
Special documents
Instructions for service kits Liquisis M / CPM253 / CLM253 / COM253 /
CUM253Information spécifique (SD) -
Installation of M 12 plug
Special Documentation Installation of M 12 plug
CPM253 / COM253 / CLM253 / CUM253Information spécifique (SD) -
Additional information for CSA Liquisys
Additional information for CSA Liquisys
Information spécifique (SD) -
Automatic control of disinfection
Field experience, absolute control of the chlorine and bisulphite
dosagesPublications (PU)11/07us -
Conductivity measurement in industrial processes
Selection and engineering guide for different industries and
applicationsInformation spécifique (CP)12/19Anglais -
Leitfähigkeitsmessung in Industrieprozessen
Auswahl- und Engineeringhilfe für verschiedene Industrien und
AnwendungenInformation spécifique (CP)12/19Allemand -
CIP system using conductivity maintains sanitary conditions
CIP (Clean-in-Place) is used in many operations to maintain sanitary
conditions in processesEtudes de cas (CS)06/07Anglais -
Liquisys-M CLM253
1 Conductivity and temperature transmitters for conductive and inductive
measuring cellsTexte d'offre09/05Anglais -
Liquisys CLM253
Leitfähigkeits- und Temperatur Messumformer für konduktive und induktive
MesszellenTexte d'offre06/16Allemand -
GSD Single, GSD_EH_DP_AN_Liquisys_0x1521_V02_04_DPLIB, 14.04.2014 (Analys
is, Liquisys M, 0x1521i)
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.04.00Language neutral -
GSD Single, GSD_EH_DP_AN_Liquisys_0x1521_V02_03_DPLIB, 14.04.2014 (Analys
is, Liquisys M, 0x1521c)
PROFIBUS DP,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.03.00Language neutral -
GSD Single, GSD_EH_PA_AN_Liquisys_0x1515_V02_30_PALIB, 22.04.2014 (Analys
is, Liquisys M, 0x1515i)
PROFIBUS PA,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.03.00Language neutral -
GSD Single, GSD_EH_PA_AN_Liquisys_0x1515_V02_00_PALIB, 22.04.2014 (Analys
is, Liquisys M, 0x1515c)
PROFIBUS PA,
PROFIBUS System Version: AnyGeneral Station Description (GSD)2.00.00Language neutral -
DTM Single, LiquisysM_CLM2x3ind_DP_V2_30___V2_31, 28.10.2020 (Analysis, Liquisys M, 0x1521i)
PROFIBUS DP,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.153.348Language neutral -
DTM Single, LiquisysM_CLM2x3cond_DP_V2_30___V2_31, 28.10.2020 (Analysis, Liquisys M, 0x1521c)
PROFIBUS DP,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.153.348Language neutral -
DTM Single, LiquisysM_CLM2x3cond_PA_V2_30___V2_31, 20.10.2020 (Analysis, Liquisys M, 0x1515c)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.153.348Language neutral -
DTM Single, LiquisysM_CLM2x3ind_PA_V2_30___V2_31, 20.10.2020 (Analysis, Liquisys M, 0x1515i)
PROFIBUS PA,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.5.153.348Language neutral -
DTM Single, LiquisysMCond_C_CLM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0093)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
DTM Single, LiquisysMCond_I_CLM2x3_V2_30, 26.10.2020 (Analysis, Liquisys M, 0x0092)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.4.188.39Language neutral -
Measurement of electrical conductivity
(.mp4 format, 116 MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.Animation01/14Polonais -
Measurement of electrical conductivity
(.mp4 format, 70,7MB)
The conductivity of a liquid can be measured using the conductive or
toroidal measuring principles. This video shows what it is about and how
these measuring principles work.Animation01/14fr -
Liquisys Chlorine, Liquisys Conductivity, Liquisys Oxygen, Liquisys pH/ORP
Code produit: CCM223-, CCM253-, CLM223-, CLM253-, COM223-, COM253-, CPM223-, CPM253-
Numéro de déclaration: EC_00575_01.17EU DeclarationAllemand , Anglais , fr -
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, Memosens, SmarTec, SmarTec S
Code produit: CLS82D-, CLS54D-, CLS54-, CLS50D-, CLS50-, CLS30-, CLS21D-, CLS21-, CLS19-, CLS16D-, CLS16-, CLS15D-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-
Numéro d\'agrément: EAEC RU D-DE.AD.07.B.01362/19DiversRusse -
SmarTec S, SmarTec, Sensor, Memosens, Liquisys Conductivity, Liquiline, InduMax P, InduMax H, ConduMax W, ConduMax H, Chloromax, ANALOG
Code produit: CLM253-, CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-, CLS19-, CLS21-, CLS21D-, CLS30-, CLS50-, CLS50D-, CLS54-, CLS54D-, CLS82D-, CYM290-, CLM223F-, CLM223-, CLD18-, CLD134-, CLD132-, CCS55D-, CCS51D-, CCS51-, CCS50D-, CCS50-, CCS241-, CCS240-, CCS142D-, CCS141-, CCS140-, CCS120D-, CCS120-
Région/Pays: Russia (Declaration of Conformity)
Numéro d\'agrément: EAEC RU D-DE.AD07.B.01363/19DiversRusse -
ConduMax H, ConduMax W, InduMax H, InduMax P, Liquisys Conductivity, SmarTec S
Code produit: CLS54-, CLS52-, CLS50-, CLS30-, CLS21-, CLS19-, CLS16-, CLS15-, CLS13-, CLS12-, CLM253-, CLM223-, CLD134-, CLD132-
Région/Pays: Russia
Organisme d\'accréditation: Rosstandart
Numéro d\'agrément: DE.C.31.004.A_66843MetrologyRusse -
Liquisys Chlorine, Liquisys Conductivity, LIQUISYS M, Liquisys Oxygen, Liquisys Turbidity, SmarTec S
Code produit: CUM253-, CUM223-, CPM253-, CPM223-, COM253F-, COM253-, COM223F-, COM223-, CLM253-, CLM223F-, CLM223-, CLD134-, CCM253-, CCM223-
Région/Pays: Canada, USA
Organisme d\'accréditation: CSAOrdinary locations, product safetyAnglais
Accessoires / pièces de rechange
-
-
Nr 410 Order code 51501068
KIT CxM253 couvercle boîtier compl.
-
-
-
Nr 335 Order code 71071446
Kit CxM253: foil avant + 6 touches
-
-
-
Nr 330,340,45 Order code 51501073
KIT CxM253 pièces intérieur boîtier
-
-
-
Order code 51502184
Connecteur M12 précablé pour transm.
-
-
-
Nr 400 Order code 51501072
KIT CMx253 Partie inf. du boîtier
-
-
-
Nr 430 Order code 51501069
KIT CXM/153/253: 2 paires de charnières
-
-
-
Nr 403 Order code 51501087
KIT CxM253 bornier PE
-
-
-
Nr 470 Order code 51501079
KIT CxM253 bornier alimentation
-
-
-
Order code 50086842
Kit de montage pour LIQUISYS
pour montage du transmetteur sur un tube horizontal ou vertical (Diam. max. 60 mm). Materiau: acier inox V2A
-
-
-
Nr 310 Order code 51501074
KIT CxM253 câble en nappe
-
-
-
Nr 40 Order code 51501210
Kit CLM2x3 Module conductif I1 sans HART
-
-
-
Nr 60 Order code 51501213
Kit CLM2x3 Module conductif I1 HART
-
-
-
Nr 50 Order code 51501212
Kit CLM2x3 Module conductif I2 sans HART
-
-
-
Nr 70 Order code 51501214
Kit CLM2x3 Module conductif I2 HART
-
-
-
Nr 80 Order code 51501215
Kit CLM2x3 Module cent.Profibus PA cond.
-
-
-
Nr 90 Order code 51502502
Kit CLM2x3 Mod. central Profibus DP cond
-
Nr 90 Order code 71134726
Kit CLM2x3: Mod.cent cond PBDP; H/W 2.1x
Contenu: 1x module central ProFibus DP Nom du module: LSCP-DP qualifié à partir de H/W 2.10
-
-
-
Nr 290 Order code 71134732
Kit CxM2x3: mod. Rel. Profibus; H/W2.1x
Inclus : 1x mod. Rel.,entr. Profibus DP 2x Relais+ connect. entrée Profibus DP qualifié pour H/W 2.10
-
-
-
Nr 40 Order code 51501216
Kit CLM2x3 Module inductif I1 sans HART
-
-
-
Nr 60 Order code 51501219
Kit CLM2x3 Module inductif I1 HART
-
-
-
Nr 50 Order code 51501218
Kit CLM2x3 Module inductif I2 sans HART
-
-
-
Nr 70 Order code 51501220
Kit CLM2x3 Module inductif I2 HART
-
-
-
Nr 80 Order code 51501221
Kit CLM2x3 Module cent.Profibus PA ind.
-
-
-
Nr 90 Order code 51502501
Kit CLM2x3 mod. central Profibus DP ind
-
Nr 90 Order code 71134727
Kit CLM2x3: Mod.cent ind. PBDP; H/W 2.1x
Contenu: 1x module central ProFibus DP Nom du module: LSCP-DP qualifié à partir de H/W 2.10
-
-
-
Nr 240 Order code 71161133
Kit: module MKIC transm. conduct. Non-Ex
-
-
-
Nr 15 Order code 51500317
KIT CxM2x3 alimentation 100…230 V AC
-
-
-
Nr 20 Order code 51500318
KIT CxM2x3 alimentation 24 V AC/DC
KIT Alimentation DC pour CxM2x3
-
-
-
Nr 290 Order code 51511446
KIT CXM2X3 module relais 2 rel / CSA
Upgrade du LIQUISYS-M de base en version avec 2 relais inverseurs libres de potentiel.
-
-
-
Order code 51500320
KIT CxM2x3, module relais, 2 relais
Upgrade du LIQUISYS-M de base en version avec 2 relais inverseurs libres de potentiel.
-
-
-
Nr 300 Order code 51500321
Kit CXM2X3, module relais, 4 relais
Upgrade du LIQUISYS-M de base en version avec 4 relais inverseurs libres de potentiel.
-
Nr 300 Order code 51511447
KIT CXM2X3 mod. relais. 4rel / CSA
-
-
-
Nr 40 Order code 51504304
Kit CXM2X3 Mod. relais 2Rel.+I/CSA
Upgrade du LIQUISYS-M de base en version avec 2 relais inverseurs libres de poten tiel et avec entrée courant 4-20 mA
-
-
-
Nr 45 Order code 51504305
Kit CXM2X3 Mod. relais 4Rel+I/CSA
Upgrade du LIQUISYS-M de base en version avec 4 relais inverseurs libres de poten tiel et avec entrée courant 4-20mA
-
-
-
Order code 51500385
Upgrade"Pack addit." pour le LIQUISYS-M
Upgrade du LIQUISYS-M de base (paramètre pH, Cond.,Turb., Cl, O2(de Wx en WS)) en version S (Plus-Package). N° de série de l'appareil indispensable
-
Order code 51500963
Upgrade Chemoclean pour LIQUISYS-M
Upgrade du LIQUISYS-M de base en version avec nettoyage chimique (Chemoclean) N°de série de l'appareil indispensable Si non-prééquipé, une platine 4 relais doit être commandée sépar. (51500321)
-
-
Prédécesseur
