Proline Promass E 100 / 8E1B

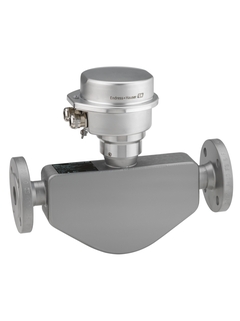

Débitmètre massique Coriolis - Proline Promass E 100 ©Endress+Hauser

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le débitmètre massique universel au coût de possession réduit au minimum, combiné à un transmetteur ultracompact. Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact. Température du produit jusqu'à +140 °C (+284 °F).

  • Caractéristiques du transmetteur

    Transmetteur compact – pleine fonctionnalité et faible encombrement. Configuration sur site rapide sans software ni hardware supplémentaires – serveur web intégré. Vérification sans démontage - Heartbeat Technology. Boîtier de transmetteur ultracompact et robuste. Indice de protection élevé : IP69.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,15 %
    Débit volumique (liquide) : ±0,15 %
    Débit massique (gaz) : ±0,75 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 180 000 kg/h (0 à 6600 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +140 °C (–40 à +284 °F)

  • Gamme de température ambiante

    Standard : –40 à +60 °C (–40 à +140 °F)
    Option : –50 à +60 °C (–58 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Compact : AlSi10Mg, revêtu
    Compact/ultracompact : 1.4301 (304)

  • Indice de protection

    Standard : IP66/67, boîtier type 4X
    Option : IP69

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé (pas de configuration sur site)
    Configuration possible via navigateur web et outils de configuration

  • Sorties

    4‐20 mA HART (active)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentation

    DC 20 à 30 V

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats Marine

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

    Agrément BV

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A

  • Principe de mesure

    Coriolis

  • Agréments et certificats Marine

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

    Agrément BV

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le débitmètre massique universel au coût de possession réduit au minimum, combiné à un transmetteur ultracompact. Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact. Température du produit jusqu'à +140 °C (+284 °F).

  • Caractéristiques du transmetteur

    Transmetteur compact – pleine fonctionnalité et faible encombrement. Configuration sur site rapide sans software ni hardware supplémentaires – serveur web intégré. Vérification sans démontage - Heartbeat Technology. Boîtier de transmetteur ultracompact et robuste. Indice de protection élevé : IP69.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,15 %
    Débit volumique (liquide) : ±0,15 %
    Débit massique (gaz) : ±0,75 %
    Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 180 000 kg/h (0 à 6600 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +140 °C (–40 à +284 °F)

  • Gamme de température ambiante

    Standard : –40 à +60 °C (–40 à +140 °F)
    Option : –50 à +60 °C (–58 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Compact : AlSi10Mg, revêtu
    Compact/ultracompact : 1.4301 (304)

  • Indice de protection

    Standard : IP66/67, boîtier type 4X
    Option : IP69

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé (pas de configuration sur site)
    Configuration possible via navigateur web et outils de configuration

  • Sorties

    4‐20 mA HART (active)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentation

    DC 20 à 30 V

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats Marine

    ABS (American Bureau of Shipping)

    BV (Bureau Veritas)

    LR (Lloyds Register)

    Agrément BV

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 47
  • 45
  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT, 100/300/400/500/500 digital

      Utilisation: Promag/Promass 100/300/500, 500 digital, Prosonic Flow E 100, Prosonic Flow 300, 500 digital, Promag 400(C). (C) = generation index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Set Couvercle, compact, Alu

      Utilisation: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Se compose de: Couvercle Aluminium, revêtu. Joint tor. NBR 113,90x3,53 du couvercle.

    • Nr 21 Order code 71185790

      Set Couvercle, compact, inox 1.4301

      Usage: Promass 100, Prosonic Flow 100. Se compose de: Couvercle inox 1.4301/304 Joint EPDM du couvercle.

    • Nr 21 Order code 71185793

      Set Couvercle,ultra compact, inox 1.4301

      Utilisation: Promag/Promass 100, Promag/Promass 500 numérique, boîtier de raccordement du capteur. Se compose de: Couvercle en inox 1.4301, Joint EPDM pour couvercle.

  • 20
    • Nr 20 Order code 71266334

      Kit couvercle, hublot verre, compact, Al

      Utilisation : Promass 100, Promag 100, Prosonic Flow E 100/E Heat. Se compose de: Couvercle en Alumunium avec hublot en verre Joint TOR 113,90 x 3,53 NBR pr couvercl.

    • Nr 20 Order code 71266335

      Kit couv., hublot verre, compact, 1,4301

      Utilisation : Promass 100, Promag 100, Prosonic Flow 100. Se compose de: Couvercle en inox 1.4301 avec hublot en verre Joint EPDM pour couvercle

    • Nr 20 Order code 71266337

      Kit couv., hublot, ultra comp., 1.4301

      Utilisation : Promass 100, Promag 100. Se compose de: Couvercle en inox 1.4301 avec hublot en verre Joint EPDM pour couvercle

  • 70
    • Nr 70 Order code 71185795

      Set joint boitier, compact, Alu

      Utilisation: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Se compose de: Joint tor. NBR 113,90x3,53 du couvercle. Joint EPDM du boitier/capteur.

    • Nr 70 Order code 71185797

      Set joint boitier, compact, inox

      Usage: Promass 100, Prosonic Flow 100. Se compose de: Joint EPDM du couvercle. Joint EPDM du boitier/capteur.

    • Nr 70 Order code 71185799

      Set joint boitier,ultra compact, inox

      Utilisation: Promass 100, Promass 500 digital, Boitier de raccordement du capteur. Se compose de : gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit sécurisation de serrage, vis

      Utilisation: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Boîtier de capteur: Promag 400 (C), (C) = indice génération C. Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Composé de: Crampon de sécurité, vis M4x16.
