Proline Promass E 100
Débitmètre Coriolis

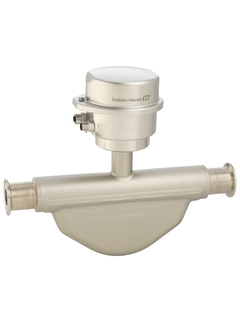

Proline Promass E 100 - Débitmètre Coriolis ©Endress+Hauser

Proline Promass E 100 - Le débitmètre Coriolis universel au coût de possession réduit au minimum, combiné à un transmetteur ultracompact

Le principe de mesure du débit Coriolis

Introduction du serveur web Proline

Le débitmètre massique multivariable, universel et économique, combiné à un transmetteur ultracompact

Le robuste capteur Promass E s'est bâti une solide réputation de solution économique pour la mesure précise de liquides et de gaz dans un grand nombre d'applications standard. Le transmetteur ultracompact offre une pleine fonctionnalité sur une surface réduite et permet une intégration système simple, ce qui fait du Promass E 100 le choix idéal pour les fabricants de skids, les équipementiers et les intégrateurs. La technologie Heartbeat intégrée garantit la conformité et la sécurité de process à tout moment.

  • Avantages

    • Economique – appareil polyvalent ; une alternative aux débitmètres volumétriques traditionnels

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique

    • Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

    Caractéristiques de l'appareil

    • Capteur bi-...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre massique multivariable, universel et économique, combiné à un transmetteur ultracompact. Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact. Température du produit jusqu'à +150 °C (+302 °F).

  • Caractéristiques du transmetteur

    Installation peu encombrante – pleine fonctionnalité sur une surface réduite. Configuration sur site rapide sans software ni hardware supplémentaires – serveur web intégré. Vérification sans démontage - Heartbeat Technology. Boîtier de transmetteur robuste et ultracompact. Indice de protection élevé : IP69.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,15 % (standard), ±0,10 % (option)
    Débit volumique (liquide) : ±0,15 %
    Débit massique (gaz) : ±0,75 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 180 000 kg/h (0 à 6600 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +150 °C (–40 à +302°F)

  • Gamme de température ambiante

    Standard : –40 à +60 °C (–40 à +140 °F)
    Option : –50 à +60 °C (–58 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Compact : AlSi10Mg, revêtu
    Compact/ultracompact : 1.4301 (304)

  • Indice de protection

    Standard : IP66/67, boîtier type 4X
    Option : IP69

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé disponible (pas de configuration sur site)
    Configuration possible via navigateur web et outils de configuration

  • Sorties

    4‐20 mA HART (active)

    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucun

  • Communication numérique

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentation

    DC 20 à 30 V

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    La Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre massique universel au coût de possession réduit au minimum, combiné à un transmetteur ultracompact. Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact. Température du produit jusqu'à +150 °C (+302 °F).

  • Caractéristiques du transmetteur

    Installation peu encombrante – pleine fonctionnalité sur une surface réduite. Configuration sur site rapide sans software ni hardware supplémentaires – serveur web intégré. Vérification sans démontage - Heartbeat Technology. Boîtier de transmetteur robuste et ultracompact. Indice de protection élevé : IP69.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,15 % (standard), ±0,10 % (option)
    Débit volumique (liquide) : ±0,15 %
    Débit massique (gaz) : ±0,75 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 180 000 kg/h (0 à 6600 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +150 °C (–40 à +302°F)

  • Gamme de température ambiante

    Standard : –40 à +60 °C (–40 à +140 °F)
    Option : –50 à +60 °C (–58 à +140°F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Compact : AlSi10Mg, revêtu
    Compact/ultracompact : 1.4301 (304)

  • Indice de protection

    Standard : IP66/67, boîtier type 4X
    Option : IP69

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé disponible (pas de configuration sur site)
    Configuration possible via navigateur web et outils de configuration

  • Sorties

    4‐20 mA HART (active)

    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucun

  • Communication numérique

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentation

    DC 20 à 30 V

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    La Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP
