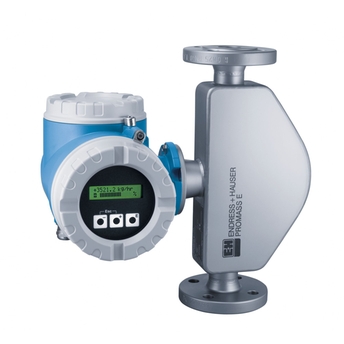

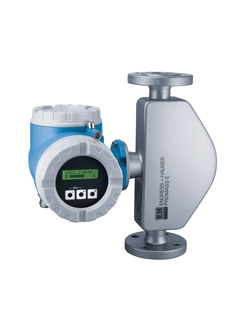

Promass 80E

Coriolis

Le débitmètre avec faible coût d'exploitation, combiné avec un transmetteur de terrain compact ou séparé. Mesure extrêmement précise de liquides et gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; une alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Système bi-tube compact. Température du produit jusqu'à +140 °C (+284 °F).

Economique – conçu pour des applications standard. Fonctionnement sûr – l'afficheur délivre des informations sur le process facilement lisibles. Conforme aux normes industrielles – IEC/EN/NAMUR. Afficheur 2 lignes rétroéclairé avec boutons-poussoirs. Version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

Débit massique (liquide) : ±0,20 %
Débit volumique (liquide) : ±0,20 %
Débit massique (gaz) : ±0,75 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–40 à +140 °C (–40 à +284 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301 (304), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

Affichage 2 lignes rétroéclairé avec boutons poussoirs
Configuration possible via affichage sur site et outils de configuration

3 sorties :
0-20 mA (active)/4-20 mA (active/passive)
Sortie impulsion/fréquence/tout ou rien (passive)

Entrée état

HART
PROFIBUS PA

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
DESP, CRN
3-A

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN

Certificat matière 3.1

3-A

Coriolis

Une alternative aux débitmètres volumiques traditionnels ; avec faible coût d'exploitation.

-20...+65 °C
(-4...+140 °F)

-40...+125 °C
(-40...+257 °F)

PN 40...100
Cl150...600
JIS 10...63K

904L/1.4539

4...20mA
Impulsion/Fréquence
Etat

ATEX
FM
CSA

Coriolis

Débitmètre massique universel au coût de possession réduit au minimum, combiné à un transmetteur compact ou déporté. Mesure de haute précision de liquides et de gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Système bi-tube ultracompact. Température du produit jusqu'à +140 °C (+284 °F).

Economique – conçu pour des applications standard. Fonctionnement sûr – l'afficheur fournit des informations de process facilement lisibles. Compatibilité industrielle – IEC/EN/NAMUR. Affichage 2 lignes rétroéclairé avec boutons-poussoirs. Appareil en version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

Débit massique (liquide) : ±0,20 %
Débit volumique (liquide) : ±0,20 %
Débit massique (gaz) : ±0,75 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–40 à +140 °C (–40 à +284 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301 (304), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier type 4X. Transmetteur déporté : IP67, boîtier type 4X

Afficheur 2 lignes rétroéclairé avec boutons-poussoirs
Configuration possible via l'afficheur local et les outils de configuration

3 sorties :
0‐20 mA (active)/4‐20 mA (active/passive)
Sortie impulsion/fréquence/tor (passive)

Entrée d'état

HART
PROFIBUS PA

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN

Certificat matière 3.1

3-A
