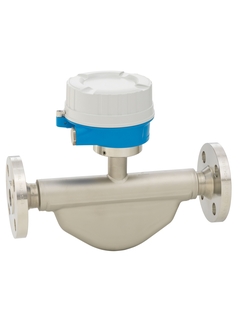

Proline Promass E 500
Débitmètre Coriolis

Coriolis

Débitmètre massique universel au coût de possession réduit au minimum, en version séparée avec jusqu'à 4 E/S.
Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; une alternative aux débitmètres volumétriques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système bi-tube compact. Température du produit jusqu'à +150 °C (+302 °F). Pression du process jusqu'à 100 bar (1450 psi).

Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.

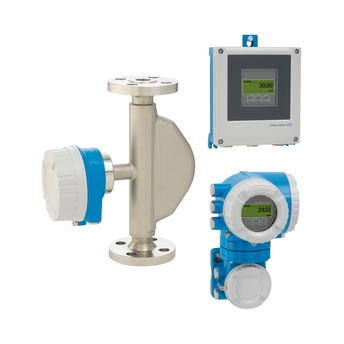

Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

Débit massique (liquide) : ±0,15 % (standard), ±0,10 % (option)
Débit volumique (liquide) : ±0,15 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6615 lb/min)

PN 100, Class 600, 63K

–40 à +150 °C (–40 à +302 °F)

Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F)

1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L)

AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate

Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Transmetteur version séparée : IP66/67, boîtier type 4X

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration

4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais

Entrée d'état
Entrée 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET sur Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité des mesures selon ISO 9001:2015 – Section 7.1.5.2 a (attestation TÜV SÜD)

LR approval, DNV approval, ABS approval, BV approval, CCS approval

DESP, CRN

Certificat matière 3.1

3-A, EHEDG, cGMP

Coriolis

Débitmètre massique universel au coût de possession réduit au minimum, en version séparée avec jusqu'à 4 E/S.
Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

Agrément LR, agrément DNV, agrément ABS, agrément BV

Coriolis

Débitmètre massique universel au coût de possession réduit au minimum, en version séparée avec jusqu'à 4 E/S.
Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; une alternative aux débitmètres volumétriques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système bi-tube compact. Température du produit jusqu'à +150 °C (+302 °F). Pression du process jusqu'à 100 bar (1450 psi).

Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.

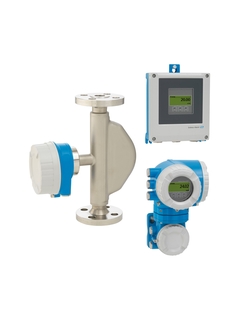

Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur.

Coriolis

Débitmètre massique universel au coût de possession réduit au minimum, en version séparée avec jusqu'à 4 E/S.
Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; une alternative aux débitmètres volumétriques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie.
Système bi-tube compact. Température du produit jusqu'à +150 °C (+302 °F). Pression du process jusqu'à 100 bar (1450 psi).

Accès total à toutes les informations de process et de diagnostic – nombreuses E/S librement configurables et bus de terrain. Complexité et variété réduites – fonctionnalité E/S librement configurable. Vérification sans démontage - Heartbeat Technology.
Version séparée avec jusqu'à 4 E/S. Affichage rétroéclairé avec touches optiques et accès WLAN. Câble standard entre le capteur et le transmetteur.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence, concentration

Débit massique (liquide) : ±0,15 % (standard), ±0,10 % (option)
Débit volumique (liquide) : ±0,15 %
Débit massique (gaz) : ±0,50 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6615 lb/min)

PN 100, Class 600, 63K

–40 à +150 °C (–40 à +302 °F)

Standard : –40 à +60 °C (–40 à +140 °F)
Option : –50 à +60 °C (–58 à +140 °F)

1.4301 (304), résistance à la corrosion
Boîtier de raccordement du capteur (standard) : AlSi10Mg, revêtu
Boîtier de raccordement du capteur (option) : 1.4301 (304) ; 1.4404 (316L)

AlSi10Mg, revêtu ; 1.4409 (CF3M) similaire à 316L ; polycarbonate

Capteur version séparée (standard) : IP66/67, boîtier type 4X
Capteur version séparée (option) : IP69. Transmetteur version séparée : IP66/67, boîtier type 4X

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration

4 sorties :
4-20 mA HART (active/passive)
4-20 mA WirelessHART
4-20 mA (active/passive)
Sortie impulsion/fréquence/tor (active/passive)
Double sortie impulsion (active/passive)
Sortie relais

Entrée d'état
Entrée 4-20 mA

HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET sur Ethernet-APL, Ethernet/IP, OPC-UA

DC 24 V
AC 100 à 230 V
AC 100 à 230 V / DC 24 V (zone non explosible)

ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
Heartbeat Technology est conforme aux exigences de traçabilité des mesures selon ISO 9001:2015 – Section 7.1.5.2 a (attestation TÜV SÜD)

Agrément LR, agrément DNV, agrément ABS, agrément BV, agrément CCS

DESP, CRN

Certificat matière 3.1

3-A, EHEDG, cGMP
