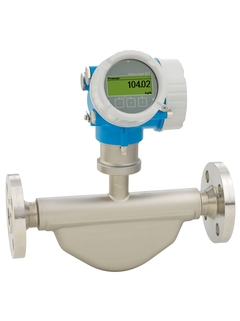

Proline Promass E 200
Débitmètre Coriolis

Débitmètre Coriolis - Proline Promass E 200 ©Endress+Hauser

Le principe de mesure du débit Coriolis

Le débitmètre en véritable technologie 2 fils pour un coût de possession réduit

Le robuste capteur Promass E s'est bâti une solide réputation de solution économique pour la mesure précise de liquides et de gaz dans un grand nombre d'applications standard dans l'industrie chimique. Le Proline E 200 en véritable technologie 2 fils permet une intégration simple et économique dans des infrastructures existantes. Le débitmètre offre une sécurité de fonctionnement maximale dans des zones explosibles grâce à sa constructions à sécurité intrinsèque (Ex ia). La technologie Heartbeat intégrée garantit une sécurité de process à tout moment.

  • Avantages

    • Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie

    • ...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique.

    • Mesure précise de liquides et de gaz pour une large gamme d'applications standard.

    Caractéristiques de l'appareil

    • Capteur...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre en véritable technologie 2 fils pour un coût de possession réduit. Mesure de haute précision de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact.Température du produit jusqu'à +150 °C (+302 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 50 (⅜ à 2")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,25 %
    Débit volumique (liquide) : ±0,25 %
    Débit massique (gaz) : ±0,75 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +150 °C (–40 à +302 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu

  • Indice de protection

    IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN

  • Sécurité du produit

    Marquage CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre en véritable technologie 2 fils pour un coût de possession réduit. Mesure de haute précision de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Système bi-tube ultracompact.Température du produit jusqu'à +150 °C (+302 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier robuste à double compartiment

  • Gamme de diamètre nominal

    DN 8 à 50 (⅜ à 2")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,25 %
    Débit volumique (liquide) : ±0,25 %
    Débit massique (gaz) : ±0,75 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +150 °C (–40 à +302 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu

  • Indice de protection

    IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Le débitmètre en véritable technologie 2 fils pour un coût de possession réduit. Mesure de haute précision de liquides et de gaz pour une large gamme d'applications standard.

  • Caractéristiques du capteur

    Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Capteur bi-tube ultracompact. Température du produit jusqu'à +150 °C (+302 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 50 (⅜ à 2")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,25 %
    Débit volumique (liquide) : ±0,25 %
    Débit massique (gaz) : ±0,75 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    –40 à +150 °C (–40 à +302 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu

  • Indice de protection

    IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucun

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, JPN

  • Sécurité du produit

    CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)

  • Agréments et certificats pression

    DESP, CRN

  • Certificats matière

    Certificat matière 3.1

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP
