Proline Promass F 200
Débitmètre massique Coriolis

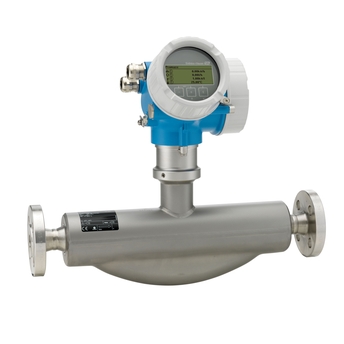

Débitmètre Coriolis - Proline Promass F 200 ©Endress+Hauser

Le principe de mesure du débit Coriolis

Débitmètre robuste en véritable technologie 2 fils

Le Promass F s'est bâti une solide réputation grâce à sa précision exceptionnelle. Il est adapté à une très large gamme d'applications. Le Promass F 200 offre une véritable technologie 2 fils conforme aux normes industrielles. Celle-ci permet une intégration parfaite aux installations et systèmes de commande existants. Grâce à sa construction à sécurité intrinsèque (Ex ia) et la sécurité de process assurée par la technologie Heartbeat, il permet une sécurité de fonctionnement élevée en zone explosible.

  • Avantages

    • Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie

    • ...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique.

    • Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

    Caractéristiques de l'appareil

    • Débit massique...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à +205 °C (+401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 % Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via navigateur web et outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 to 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tout ou rien)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)

    La Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à +205 °C (+401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucun

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    La Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • Caractéristiques principales

    Débitmètre robuste en véritable technologie 2 fils. Performances maximales pour les liquides ou les gaz en cas de conditions fluctuantes et sévères.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à 205 °C (401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 % Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 to 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tout ou rien)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)

    La Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP
