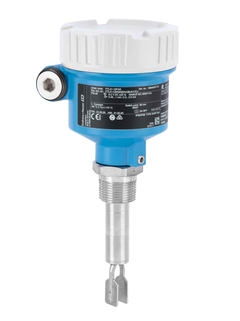

Liquiphant FTL41

Liquiphant FTL41 Le détecteur de niveau à lames vibrantes dans les applications de base réduit la complexité de votre installation ©Endress+Hauser

Le principe de mesure vibronique expliqué

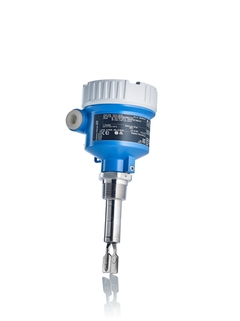

Détecteur de niveau basique Liquiphant FTL41 ©Endress+Hauser

Détecteur de niveau basique Liquiphant FTL41

Le détecteur de niveau à lames vibrantes dans les applications de base réduit la complexité de votre installation

Avec plus de 6 millions d'appareils installés dans le monde entier, le détecteur de niveau Liquiphant prouve sa fiabilité au quotidien. Grâce à sa technologie de capteurs active, vous êtes toujours sûr que votre appareil fonctionne correctement.
Par ailleurs, il n'a pas besoin d'être ajusté aux différents produits.

  • Produits simples

  • Facile à sélectionner, à installer et à utiliser

Excellence technique

Simplicité

  • Produits standard

  • Fiable, robuste et effort de maintenance réduit

Excellence technique

Simplicité

  • Produits haut de gamme

  • Hautement fonctionnel et pratique

Excellence technique

Simplicité

  • Produits spécialisés

  • Conçu pour les applications exigeantes

Excellence technique

Simplicité

Variable

FLEX selections Excellence technique Simplicité
  • F
  • L
  • E
  • X

Fundamental selection

Parfait pour les applications de base

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Lean selection

Performances optimales pour piloter les applications standards

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Extended selection

Fonctionnalités avancées pour maximiser vos process

Excellence technique
Simplicité
  • F
  • L
  • E
  • X

Xpert selection

Performances exceptionnelles pour applications exigeantes

Excellence technique
Simplicité

Variable

  • Données clés

    • Température de process

      -40 °C...+150 °C
      (-40 °F...+302 °F)

    • Pression process abs./Limite surpress. max.

      Vide ... 40 bar
      (Vide ... 580 psi)

    • Densité min. du produit

      0,5 g/cm
      (0,4 g/cm en option)

please wait Loading alternative products

Sélection rapide

Choisissez parmi nos options suggérées
Prix ventes
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Un système de mesure pour tous les liquides. Simplicité d'utilisation grâce à la fonctionnalité plug and play basée sur la technologie de capteurs active

    • Meilleure stabilité à long terme que les capteurs de niveau à flotteur grâce à l'absence de pièces...

  • Domaine d'application

    Détecteur de niveau avec tube prolongateur pour liquides.

    • Raccords process : raccords filetés, brides et raccords process hygiéniques (Tri-Clamp)

    • Température : -40 à +150 °C (-40 à +302 °F)

    • Pression : -1 à +40 bar (-14.5 à +580 psi)

    • Matériau du capteur : 316L

    • Certificats...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Vibronique / Liquides

  • Caractéristiques / Applications

    Appareil à lames vibrantes compact avec tube prolongateur optionnel jusqu'à 2 m ;
    Concept de boîtier modulaire ;
    Grand nombre de certificats

  • Spécificités

    Etiquette RFID pour une identification simple,
    Fonctionnalités plug-and-play

  • Alimentation / Communication

    10...55V / DC-PNP 3 fils
    19...253V AC ou 19...55V DC / relais
    NAMUR

  • Température ambiante

    -40 °C...+70 °C
    (-40 °F...+158 °F)

  • Température de process

    -40 °C...+150 °C
    (-40 °F...+302 °F)

  • Pression process abs./Limite surpress. max.

    Vide ... 40 bar

    (Vide ... 580 psi)

  • Densité min. du produit

    0,5 g/cm
    (0,4 g/cm en option)

  • Pièces en contact avec le produit

    316L

  • Raccord process

    Filetage :
    G3/4A, G1A, R3/4", R1, NPT3/4, NPT1

    Bride :
    DN25...DN100
    ASME 1"...4"
    JIS 25A...50A

  • Raccord process hygiénique

    Tri-Clamp ISO2852

  • Longueur de sonde

    Jusqu'à 2 m

  • Communication

    DC-PNP 3 fils
    Relais
    NAMUR

  • Certificats / Agréments

    ATEX, IEC Ex, CSA, NEPSI

  • Agréments de sécurité

    Sécurité antidébordement WHG

  • Agréments de conception

    EN 10204-3.1
    ASME B31.3

  • Agrément Marine

    ABS/ LR/ BV/ DNV GL

  • Composants

    FTL325N Interface NAMUR

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
  • 30
  • 20
    • Nr 20 Order code 71435116

      Couvercle, Alu, fermé

      Bague d'étanchéité, HNBR. Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435118

      Couvercle, Alu, fermé, Ex d

      Bague d'étanchéité, HNBR. Utilisation: FMG50, FTL41, FTL51B, FTL62/64, PMC51B, PMC71B, PMD55B, PMD75B/PMD78B, PMP51B, PMP71B.

    • Nr 20 Order code 71435126

      Couvercle, plastique, fermé

      Bague d'étanchéité, EPDM. Utilisation : FTL41, FTL51B, FTL62/64.

  • 15
  • 21
    • Order code 71438291

      Boitier prot. climatique,plastique,XW111

      Utilisation: FTL41, FTL51B, FTL62/FTL64, PMC51B, PMD55B, PMP51B.

    • Order code 52003663

      Manchon coulissant 100bar G1, 316L

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011880

      Manchon coulissant 100bar G1, 316L, 3.1

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003665

      Manchon coulissant 100bar G1-1/2, 316L

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011882

      Manchon couliss. 100bar G1-1/2,316L, 3.1

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003667

      Manchon coulissant 100bar NPT1, 316L

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011881

      Manchon coulissant 100bar NPT1,316L, 3.1

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003669

      Manchon coulissant 100bar NPT1-1/2, 316L

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011883

      Manchon couliss. 100b NPT1-1/2, 316L,3.1

      pour réglage du point de détection pression process max. 100bar :: non démontable sous pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003978

      Manchon coulissant G1, 316L

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011888

      Manchon coulissant G1, 316L, 3.1

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003980

      Manchon coulissant G1-1/2, 316L

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011890

      Manchon coulissant G1-1/2, 316L, 3.1

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52003979

      Manchon coulissant NPT1, 316L

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011889

      Manchon coulissant NPT1, 316L, 3.1

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52011891

      Manchon coulissant NPT1-1/2, 316L, 3.1

      pour réglage du point de détection sur cuve sans pression Matériau: inox 316L Certificat matière selon EN10204-3.1 (316L éléments en contact avec fluide) Utilisation: FTL41, FTL51, FTL51B, FTL64,FTL71, FTL81.

    • Order code 52001052

      Manchon à souder G3/4 (d=55), 316L

      Montage affleurant, pour cuve Matériau : inox 316L, Joint: Joint torique en silicone EHEDG, 3A, FDA Utilisation: FTL41, FTL50/FTL50H, FTL51B,FTL80, TMR35, QMW43.

    • Order code 52011897

      Manchon à souder G3/4 (d=55), 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation: FTL41 FTL50/FTL50H, FTL51B, FTL80, QMW43, TMR35.

    • Order code 71093129

      Manchon à souder G1, d=53, 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Certificat matière selon EN10204-3.1 Joint torique en silicone FDA, EHEDG, conforme 3A Utilisation:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 71258358

      Manchon à souder G1, d=53, 316L

      Raccord process affleurant Montage sur tuyauterie Matériau: 316L Joint: torique silicone Conforme EHEDG, 3-A, FDA Utilisation:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52001051

      Manchon à souder G1, (d=60), 316L

      Montage affleurant, pour cuve Matériau : inox 316L, EHEDG, 3A, FDA Joint torique en silicone. Utilisation :FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 52011896

      Manchon à souder G1, (d=60), 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L, Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43, TM401/TM411, TMR35.

    • Order code 52001221

      Manchon à souder G1 orientable, 316L

      Raccord process montage affleurant. Matériau : inox 316L, Le Liquiphant est orientable Joint torique en silicone. Conforme EHEDG, 3A, FDA Utilisation:FTL20/FTL20H, FTL31/FTL33, FTL41,FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL51B, FTL80/FTL81, FTL330H/330L.

    • Order code 52011898

      Manchon à souder G1 orientable,316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Le Liquiphant est orientable Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation:FTL20/FTL20H, FTL41, FTL50/FTL50H, FTL51/FTL51B/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTL330H/FTL330L.
