Données clés
-
Entrée
NAMUR
blocking: < 1,2 mA
conducting: > 2,1 mA -
Sortie
relay contact
-
Alimentation
20...250 V AC/DC
Domaine d'application

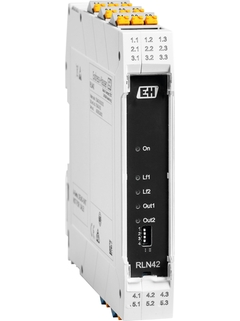

L'amplificateur séparateur NAMUR est conçu pour le fonctionnement sûr des commutateurs de proximité selon EN 60947-5-6 (NAMUR) ainsi que des contacts ouverts et mécaniques avec des éléments de couplage par résistance. Il présente une alimentation universelle (24 à 230 V AC/DC) et un relais (inverseur) par voie. L'appareil est certifié pour le fonctionnement à sécurité intrinsèque (Ex i) de circuits jusqu'à la zone 0 (gaz) et la zone 20 (poussière) en zone explosible. RLN42 peut être utilisé dans les équipements de sécurité jusqu'à SIL 2 conformément à IEC 61508.
Amplificateur séparateur pour la transmission de signaux de commutation binaires
Plage d'alimentation étendue (de 24 à 230 V AC/DC)
Entrée pour détecteurs de proximité selon NAMUR (EN 60947-5-6) ; contacts sans potentiel ou contacts avec circuit de résistance
Surveillance des circuits d'entrée pour s'assurer de l'absence de défauts des câbles tels que ruptures et courts-circuits (détection des défauts de câble), désactivable
Contacts de relais côté sortie utilisés comme sortie signal, le sens d'action est sélectionnable au moyen de commutateurs DIP
Températures ambiantes de -40 à 60 °C (-40 à 140 °F)
Installation en zone explosible zone 2 / div 2
Avantages
Câblage simple et rapide avec bornes enfichables
Adapté pour une utilisation dans les systèmes de sécurité jusqu'à SIL 2 (IEC 61508)
Boîtier compact avec largeur de 17,5 mm (0,69 in) pour une exploitation efficace de l'espace
Isolation galvanique 3 voies
