TH17

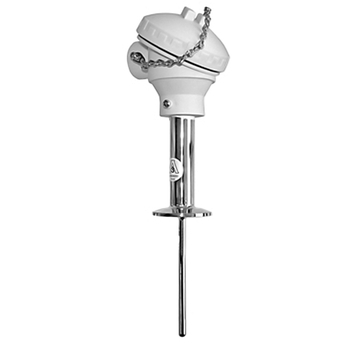

Modular, hygienic RTD thermometer, US style

TH17
Modular, hygienic RTD thermometer, US style ©Endress+Hauser

Designed for use in hygienic and aseptic applications in Food&Beverages and Life Sciences industries

Typical processes in the food & pharmaceutical industry demand special functions such as fast response times and high accuracy of temperature measurement. With a straight or reduced tip form and a combined insert with the neck tube, it is possible to realize best thermal response times. An optional head transmitter, with all common communication protocols, makes the device ready to use with enhanced measurement accuracy and reliability.

  • Avantages

    • Meets 3-A sanitary standards

    • Meets PMO requirements by US FDA for dairies

    • Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point...

  • Domaine d'application

    The TH17 sanitary temperature sensors are RTD's designed for use in dairy, food & beverage, pharmaceutical and bio-technology plants.

    • Temperature dryers in food processes

    • Pasteurization

    • Heat exchangers

    • Material storage tanks

    • Cheese vats

    • Brewhouse / cellar

    • Cookers / freezers

    • Dehydrator

    • ...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermorésistance

  • Caractéristique / Application

    Style US

    Capteur de température modulaire

    hygienic design

    Raccord process hygiénique

    Avec extension

  • Tête de raccordement

    TA20J - inox - embouti avec ou sans affichage

    TMT162 - fonte d'inox - boîtier de terrain avec ou sans affichage

    TU401 - Alu - couvercle à vis avec chaîne

    Plastique PP - couvercle à vis avec chaîne - matériau listé FDA

    TMT162/T17 - 316L - boîtier de terrain hygiénique

  • Protecteur / tube de protection

    Sans (pas destiné à être utilisé avec un protecteur)

  • Insert / Sonde

    à isolation minérale (MI), flexible

    isolé PTFE, rigide

  • Diamètre extérieur tube de protection

    1/4'' (6,35 mm)

    3/8'' (9,53 mm)

  • Longueur dʹimmersion sur demande

    jusqu'à 4,877 mm (192,00'')

  • Matériau tube de protection/protecteur

    1.4404 (316L)

  • Raccord process

    hygiénique :

    raccords clamp TRI-Clamp / Micro-Clamp

  • Forme de lʹextrémité

    Droite

    Réduite

  • Rugosité de surface Ra

    0,8 μm (32 μin.)

  • Gamme de temperature de service

    PT 100 :

    -200 °C ... 200 °C

    (-328 °F ... 392 °F)

  • Pression process max. (statique)

    à 20 °C : 100 bar (1.450 psi)

  • Précision

    classe A selon IEC 60751

    classe 1/5 DIN

  • Temps de réponse

    63% rt = 4 s

  • Intégration transmetteur en tête

    oui (4 … 20 mA ; HART ; Profibus PA ; Foundation Fieldbus)

  • Agrément Ex

    FM IS

    CSA IS

    FM/CSA IS

    CSA

  • Certification

    FDA

    3A

    SIL (transmetteur uniquement)
