Données clés
-
Entrée
0/4…20 mA / HART
feeding/not feeding -
Sortie
0/4…20 mA / HART
active/passive -
Alimentation
24 V DC
Domaine d'application

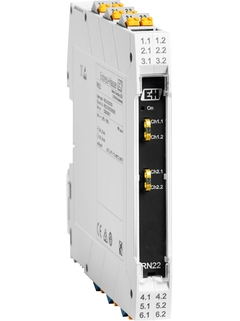

La barrière active RN22 à 1 ou 2 voies alimente les boucles d'instruments et les systèmes de sécurité jusqu'à SIL 2 (SC 3). L'interface transparente à sécurité intrinsèque HART® établit une liaison fiable entre les appareils de terrain et le contrôle de process. Elle se raccorde aux appareils à 2 ou 4 fils dans les zones explosibles et fournit une deuxième sortie de signal à isolation galvanique selon NAMUR NE 175. Cela ouvre une seconde voie à l'optimisation du process sans affecter le système d'automatisation habituel.
Barrière active à une ou deux voies, alimentation électrique ou doubleur de signal
Transmission de signal analogique de 0/4 à 20 mA et isolation galvanique
Sécurité intrinsèque pour l'utilisation dans les zones explosibles (zone 2)
Communication HART® bidirectionnelle (transparente)
Possibilité de 2 et 4 fils pour les instruments en zones explosibles (zones 0/20)
Gamme de température ambiante : -40 … 60 °C (-40 ... 140 °F)
Avantages
Appareil à sécurité intrinsèque adapté pour une utilisation dans les systèmes de sécurité jusqu'à SIL 2 (SC 3) selon IEC 61508
Câblage simple et rapide avec des vis ou broches enfichables ou alimentation électrique via le connecteur rail en T
Accès aisé à l'interface de connexion HART® à l'avant
Boîtier compact : jusqu'à deux voies sur 12,5 mm (0,49 in) pour une exploitation efficace de l'espace dans les armoires de commande
