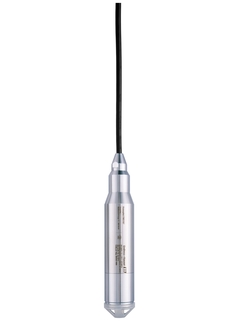

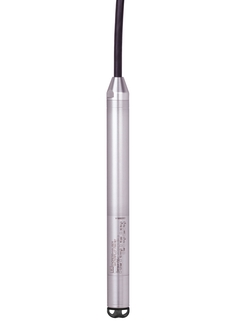

Waterpilot FMX167

Ce produit n'est plus disponible.

Veuillez vérifier la disponibilité de la nouvelle génération dans la section Prédécesseur / Successeur ou contactez votre agence Endress+Hauser locale.

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Hydrostatique

  • Caractéristique

    Sonde à câble pour la mesure de niveau hydrostatique,
    avec cellule céramique
    Diamètre = 22 mm :
    Applications standard, eau potable
    Diamètre = 42 mm :
    Applications d'eaux usées
    Diamètre = 29 mm :
    Applications d'eau de mer

  • Tension d'alimentation

    10...30 V DC

  • Précision de référence

    0,2%

  • Stabilité à long terme

    0,1% de URL/an

  • Température de process

    -10 °C...70 °C
    (14 °F...158 °F)
    Diamètre 29 mm (1.14") : 0 °C...50 °C
    (32 °F...122 °F)

  • Température ambiante

    -10 °C...70 °C

    (14 °F...158 °F)

    Diamètre 29 mm (1.14") :

    0 °C...50 °C

    (32 °F...122 °F)

  • Cellule de mesure

    40 bar (600 psi)

  • Communication

    4...20 mA

  • Certificats / Agréments

    ATEX
    FM
    CSA
    NSF/KTW/ACS
    GL/ABS marine

  • Agréments Marine

    GL/ ABS

  • Agréments eau potable

    NSF/ KTW/ ACS

  • Successeur

    FMX21 with analog output

  • Principe de mesure

    Hydrostatique

  • Caractéristiques / Applications

    Sonde à câble pour la mesure de niveau hydrostatique,
    avec cellule céramique
    Diamètre = 22 mm :
    Applications standard, eau potable
    Diamètre = 42 mm :
    Applications d'eaux usées
    Diamètre = 29 mm :
    Applications d'eau de mer

  • Spécificités

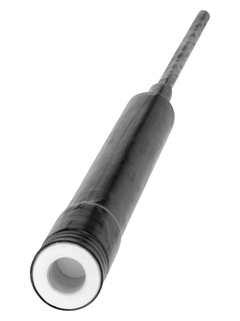

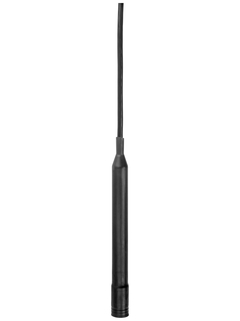

    Version sans pièces métalliques en contact avec le process

  • Alimentation / Communication

    10...30 V DC

  • Précision

    0.2%

  • Stabilité à long terme

    0,1% de l'URL/an

  • Température ambiante

    -10 °C...70 °C

    (14 °F...158 °F)

    Diamètre 29 mm (1.14") :

    0 °C...50 °C

    (32 °F...122 °F)

  • Température de process

    -10 °C...70 °C
    (14 °F...158 °F)
    Diamètre 29 mm (1.14") : 0 °C...50 °C
    (32 °F...122 °F)

  • Pression process abs./Limite surpress. max.

    40 bar (600 psi)

  • Gamme de mesure de pression

    100 mbar...20 bar
    (1.5 psi...300 psi)

  • Pièces en contact avec le produit

    Diamètre 22 mm et 42 mm :
    Joint, 316L, céramique
    Diamètre 29 mm :
    Joint, PPS, polyoléfine, céramique
    Câble prolongateur : PE, PUR, FEP

  • Raccord process

    Pince d'ancrage

    Vis de montage pour câble

  • Distance de mesure max.

    200m H2O
    (656 ft H2O)

  • Communication

    4...20 mA

  • Certificats / Agréments

    ATEX
    FM
    CSA
    NSF/KTW/ACS
    GL/ABS marine

  • Agrément Marine

    GL/ ABS

  • Agréments eau potable

    KTW/ NSF/ ACS

  • Options

    Sonde de température intégrée Pt100, 4 fils

    Ajustage personnalisable

    Marquage du câble personnalisable

  • Successeur

    FMX21 with analog output

  • Limites de lʹapplication

    Cellule de mesure : céramique

Documents / Manuels / Logiciels

  • Waterpilot Technical Information

    Waterpilot FMX167 hydrostatic level measurement

    Information technique (TI)
  • Operating Instructions Waterpilot FMX167

    Reliable and rugged level probe with ceramic measuring cell Compact device for level measurement in fresh water, wastewater and saltwater

    Mise en service (BA)
  • Compact device for level measurement

    Compact device for level measurement

    Instructions condensées (KA)
    07/15
    Anglais
  • Pressure adapter Installation instruction

    Deltapilot M, Deltapilot S, Waterpilot

    Instructions de montage (EA)
  • Safety Instructions Waterpilot FMX167

    II 2 G Ex ia IIC T6 Gb TÜV 01 ATEX 1685 (ATEX)

    Conseils de sécurité ATEX (XA)
  • Safety Instructions Waterpilot FMX167

    II 3 G Ex nA IIC T6 Gc EG 01 002 X

    Conseils de sécurité ATEX (XA)
  • Waterpilot FMX167

    FM Drawing No.: 960503-1009 C Drawing Type: Installation Drawing

    Conseils de sécurité ATEX (XA)
  • Waterpilot FMX167

    CSA Drawing No.: 960503-2009 C Drawing Type: Installation Drawing

    Conseils de sécurité ATEX (XA)
  • Waterpilot FMX167

    CSA Drawing No.: 960503-2009 A Drawing Type: Control Drawing

    Certificats FM/CSA (ZD)
  • Waterpilot FMX167

    CSA Drawing No.: 960503-2009 B Drawing Type: Installation Drawing

    Certificats FM/CSA (ZD)
  • Waterpilot FMX167

    FM Drawing No.: 960503-1009 A Drawing Type: Control Drawing

    Certificats FM/CSA (ZD)
  • Deltapilot M/S, Waterpilot, Cerabar M/S, Deltabar M/S Einsatz im Trinkwasserbereich (NSF) Use in the drinking water sector (NSF) Utilisation dans le domaine de l’eau potable (NSF) Special Documentation

    Einsatz im Trinkwasserbereich (NSF) Use in the drinking water sector (NSF) Utilisation dans le domaine de l’eau potable (NSF)

    Information spécifique (SD)
  • Waterpilot FMX167

    Einsatz im Trinkwasserbereich) Use in the drinking water sector Utilisation dans le domaine de l'eau potable

    Information spécifique (SD)
  • Pressemitteilung: Einzigartige Segmentierung für optimale Pegelmessung

    Pressemitteilung: Die Anwendung für Niveumessungen mit Pegelsonden reichen von Tiefbrunne, Pumpenschächten, Kläranlagen, Schleusenund Trinkwasserhochbehältern bis hin zur Pegelüberwachung von Flüssen, Grundwasser und Stauwehren.

    Publications (PU)
    03/11
    Allemand
  • Fachartikel: Nachhaltigkeit mit Waterpilot

    Fachartikel: Die richtige Messtechnik für effizentes Wassermanagement

    Publications (PU)
    01/14
    Allemand
  • 压力测量

    用于过程压力、差压、液位和流量测量的专业仪表

    Familles de produits (FA)
    09/15
    Chinois
  • Basınç Ölçümü

    Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

    Familles de produits (FA)
    05/15
    Turc
  • Pressure measurement

    Powerful instruments for process pressure, differential pressure, level and flow

    Familles de produits (FA)
    03/17
    Anglais
  • Pressure measurement

    American version: Powerful instruments for process pressure, differential pressure, level and flow

    Familles de produits (FA)
    03/17
    Anglais
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Familles de produits (FA)
    03/17
    Anglais
  • Misura della pressione

    Potenti strumenti per la misura della pressione di processo, pressione differenziale, livello e portata

    Familles de produits (FA)
    03/17
    Italien
  • Mesure de niveau

    Aperçu des produits pour des applications dans des liquides et des solides en vrac

    Familles de produits (FA)
    03/17
    Français
  • Druckmesstechnik

    Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand und Durchfluss

    Familles de produits (FA)
    03/17
    Allemand
  • Level measurement

    Product overview for applications in liquids and bulk solids

    Familles de produits (FA)
    03/17
    Anglais
  • Füllstandmesstechnik

    Produktübersicht für Anwendungen in Flüssigkeiten und Schüttgütern

    Familles de produits (FA)
    03/17
    Allemand
  • Catálogo Medición de Presión

    Instrumentos para la medición de presión, presión diferencial, nivel y caudal de proceso

    Familles de produits (FA)
    03/17
    Espagnol
  • Catálogo Medición y Detección de nivel

    Gama de productos para aplicaciones con líquidos y sólidos

    Familles de produits (FA)
    03/17
    Espagnol
  • Mesure de pression

    Appareils de mesure pour la pression de process, la pression différentielle, le niveau et le débit

    Familles de produits (FA)
    03/17
    Français
  • Pomiar ciśnienia

    Potężna aparatura do pomiaru ciśnienia procesowego, różnicy ciśnień, poziomu i przepływu

    Familles de produits (FA)
    03/14
    Polonais
  • Pegelmessungen

    Pegelmessungen, Pegelsonden zur Füllstandmessung

    Information spécifique (CP)
    04/14
    Allemand
  • New control and management system with a touch panel for the complete water supply

    The municipality of Hasliberg is located in the canton of Bern, approx. 1,100 m above sea level. The drinking water supplied to roughly 1,400 inhabitants derives exclusively from springs. The local administrative area of Hasliberg begins behind the Brünigpassand reaches its highest point at 2,534 m above sea level. The main consumers of the municipality are tourists. As a result, theirnumber fluctuates heavily depending on the

    Etudes de cas (CS)
    10/07
    Anglais
  • Ein Tankschiff schlägt Wellen

    Solutions und Messtechnik (Füllstand und Temperatur). Problemstellung: altes Schiff wurde umgebaut zu einem modernen, alte Technikdurch neue ersetzt. E+H = Komplettlieferant: Gesamtverantwortung des Projektmanagements für Engineering-Dienstleistungen inklusive Programmierung der Steuerung und Visualisierungssystem, Lieferung der Steuerung, Lieferung der Sensoren und Inbetriebnahme des gesamten Systems. Erfasst u. visualisiert die Tankbefüllung sowie das Tankmanagement und den Tiefgang des Schiffes. Automatische Auswertung der Ladung. Vorteil: Zeitersparnis, Eliminierung von Fehlerquellen.

    Etudes de cas (CS)
    01/11
    Allemand
  • A river barge makes waves

    Befrag AG´s inland waterway tanker Brienzersee stationed in Birsfelden, Switzerland, transports liquid goods reliably and safely over the Rhine river.

    Etudes de cas (CS)
    01/11
    Anglais
  • Waterpilot

    Code produit: FMX167- Numéro de déclaration: EC_00195_03.16

    EU Declaration
    Allemand , Anglais , Français
  • Waterpilot

    Code produit: FMX167-, FMX21- Numéro de déclaration: EC12015A

    EU Declaration
    Anglais
  • Deltapilot M, Deltapilot S, Waterpilot

    Code produit: FMB50-, FMB51-, FMB52-, FMB53-, FMB70-, FMX167-, FMX21- Région/Pays: Russia (TR CU) Organisme d\'accréditation: EAC Numéro d\'agrément: TC BY_112 11.01. TP020 003 127

    Divers
    Russe
  • Waterpilot, Deltapilot S, Deltapilot M, Deltabar S, Deltabar M, Ceraphant T, Ceraphant, Cerabar T, Cerabar S, Cerabar M, Cerabar

    Code produit: PTP33B-, PTP31B-, PTC31B-, PTC31-, PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP11-, PMD75-, PMD55-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11-, FMX21-, FMX167-, FMD78-, FMD77-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50- Région/Pays: Russia (Declaration of Conformity) Numéro d\'agrément: RU D-DE.MO10.B.05287

    Divers
    Russe
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Canada Organisme d\'accréditation: CSA Catégorie: I, ABCD Protection: IS, Ex ia IIC

    Explosion Protection
    Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe Organisme d\'accréditation: Endress+Hauser Catégorie: II 3 G Protection: Ex nA IIC T6 Gc

    Explosion Protection
    Allemand , Anglais , Français
  • Waterpilot

    Code produit: FMX167- Région/Pays: USA Organisme d\'accréditation: FM Catégorie: I 1 ABCD Protection: IS, NI

    Explosion Protection
    Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe (ATEX) Organisme d\'accréditation: TÜV Catégorie: II 2 G Protection: Ex ia IIC T6 Gb

    Explosion Protection
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: USA Organisme d\'accréditation: FM Catégorie: I/1/A,B,C,D/ Protection: IS, NI

    Explosion Protection
    Anglais
  • Waterpilot

    Code produit: FMX167-, FMX21- Région/Pays: France Organisme d\'accréditation: ACS

    Hygienic Equipment
    Français
  • Cerabar M, Cerabar S, Deltabar M, Deltabar S, Deltapilot M, Deltapilot S, Waterpilot

    Code produit: PMP71-, PMP51-, PMD75-, PMD55-, PMC71-, PMC51-, FMX21-, FMX167-, FMB70-, FMB53-, FMB52-, FMB51-, FMB50- Région/Pays: USA Organisme d\'accréditation: NSF

    Hygienic Equipment
    Anglais
  • Waterpilot, Deltabar S, Cerabar S, Cerabar M, Deltapilot S, Deltabar M, Deltapilot M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar

    Code produit: PTP35-, FMD78-, PMP71-, PMD75-, FMD77-, PMD70-, PMP75-, PMP51-, PMP55-, PMC71-, FMD76-, FMB53-, FMB70-, PMC51-, PMD55-, FMB50-, FMD72-, FMX21-, PTP33B-, PTP31-, PTC31-, PMP23-, PMP135-, PMP11-, PMC131-, FMX167-, FMD71- Organisme d\'accréditation: TÜV

    Equipement de pression
    Allemand , Anglais
  • Waterpilot

    Code produit: FMX167-, FMX21- Région/Pays: Russia Organisme d\'accréditation: Rosstandart Numéro d\'agrément: DE.C.29.004.A NO 36497/1

    Metrology
    Russe
  • Waterpilot

    Code produit: FMX167- Région/Pays: International Organisme d\'accréditation: DNVGL

    Marine
    Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: International Organisme d\'accréditation: ABS

    Marine
    Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Canada Organisme d\'accréditation: CSA Catégorie: GP

    Ordinary locations, product safety
    Anglais
  • Waterpilot

    Code produit: FMX167- Région/Pays: Europe Organisme d\'accréditation: Endress+Hauser

    Ordinary locations, product safety
    Allemand , Anglais , Français

Accessoires / pièces de rechange

Nr
Order code
Specification

  • Prédécesseur

  • Successeur

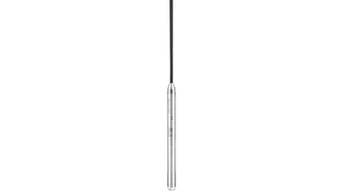

    • Waterpilot FMX21
