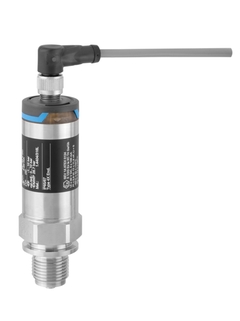

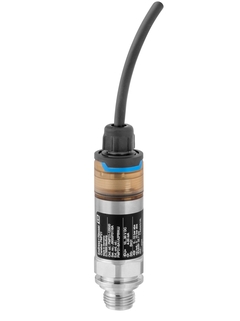

Capteur de pression absolue et relative Cerabar PMP21

Capteur de pression absolue et relative Cerabar PMP21 ©Endress+Hauser
Transducteur de pression économique avec cellule métallique pour la mesure dans des gaz ou des liquides ©Endress+Hauser

Le Cerabar PMP21 - pour les applications standard, avec Liquiphant, Liquipoint, Cerabar, Ceraphant

Principe de mesure de la pression

Transducteur de pression économique avec cellule métallique pour la mesure dans des gaz ou des liquides

Le Cerabar PMP21 est un transmetteur de pression très compact avec un excellent rapport qualité/prix. Il est doté d'une cellule piézoélectrique et permet de mesurer la pression absolue ou relative de 400 mbar à 400 bar. Le PMP21 est conçu pour résister aux conditions difficiles de l'industrie de process, avec un indice de protection jusqu'à IP 68 et des matériaux de haute qualité tels que l'inox 316L. Il peut être utilisé dans la plupart des zones grâce à ses nombreuses certifications pour zone explosible ou Marine.

  • Avantages

    • Mise en oeuvre simple et rapide, sans configuration

    • La précision de référence élevée de 0,3%, combinée à la stabilité à long terme et à la reproductibilité, garantit une excellente surveillance du process

    • La disponibilité accrue du process repose sur l'...

  • Domaine d'application

    Transducteur de pression avec cellule métallique piézoélectrique pour mesurer la pression absolue ou relative dans les gaz ou les liquides.

    • Raccords process : raccords filetés

    • Température de process : -40 à +100 °C (-40 à +212 °F)

    • Gamme de mesure : 400...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Pression relative et absolue

  • Caractéristiques / Applications

    Transmetteur de pression économique, cellule piézorésistive avec membrane métallique

  • Alimentation / Communication

    10…30 VDC

  • Précision

    0,3%

  • Stabilité à long terme

    0,2% de URL/an

  • Température ambiante

    -40…+85°C

    (-40…+185°F)

  • Température de process

    -40…+100 °C

    (-40…+212 °F)

  • Pression process abs./Limite surpress. max.

    600 bar (9000 psi)

  • Gamme de mesure de pression

    400 mbar…+400 bar

    (6...+6000psi)

  • Raccord process

    Raccords filetés :

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13,

    JIS R1/2

  • Communication

    4...20 mA

  • Certificats / Agréments

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Agréments de conception

    EN 10204-3.1

    Rapport d'inspection finale

    Dégraissé

  • Agrément Marine

    DNV/ GL/ ABS/ LR/ RINA

  • Principe de mesure

    Pression relative et absolue

  • Caractéristique

    Capteur de pression économique, cellule piézorésistive avec membrane métallique

  • Tension d'alimentation

    10…30 VDC

  • Précision de référence

    0.3 %

  • Stabilité à long terme

    0.2 % de URL/an

  • Température de process

    -40 °C…+100 °C
    (-40 °F…+212 °F)

  • Température ambiante

    -40 °C…+85 °C
    (-40 °F…+185 °F)

  • Cellule de mesure

    +400 mbar…+400 bar
    (+6 psi...+6000 psi)

  • Limite de surpression max.

    600 bar (9000 psi)

  • Raccord process

    Raccords filetés :

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13,

    JIS R1/2

  • Communication

    4...20 mA

  • Certificats / Agréments

    ATEX, FM, CSA, IEC Ex, NEPSI, EAC

  • Agréments de conception

    Rapport d'inspection finale EN 10204-3.1

    Dégraissé

  • Agréments Marine

    DNV/ GL/ ABS/ LR/ RINA
